Как правильно выбрать шаровой клапан с осьми на стержнях для промышленного трубопровода?

В нашей практике работы с промышленными объектами мы часто сталкиваемся с ситуацией, когда неправильный выбор запорной арматуры приводит к серьезным эксплуатационным потерям. Шаровой клапан с осью на стержнях — это не просто элемент трубопровода, а ключевой узел, от которого зависит безопасность и эффективность всей системы. За годы консультаций инженерных служб мы выработали четкий алгоритм подбора, которым и делимся в этом материале.

Промышленный шаровой клапан для трубопроводов высокого давления должен отвечать сразу нескольким требованиям: герметичность затвора, устойчивость к гидроударам и долговечность работы штока. Опираясь на отраслевые стандарты и собственный опыт тестирования, компания Чжэцзян Юнюань Клапан Ко., Лтд подготовила детальное руководство, которое поможет инженерам и закупщикам сделать правильный выбор.

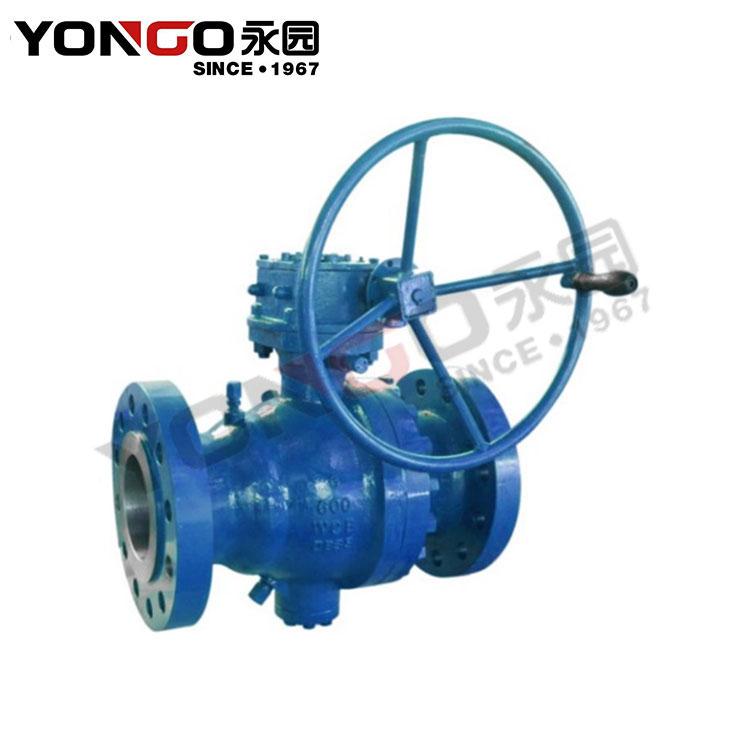

Конструктивные особенности шарового клапана с осью на стержнях

Главное отличие данного типа арматуры — наличие специальной оси вращения, которая разгружает стержень (шток) от боковых усилий. В стандартных исполнениях при повороте шара на 90 градусов возникают значительные нагрузки на уплотнения. В конструкции с осью на стержнях эти нагрузки перераспределяются, что ресурс работы узла увеличивается на 30-40% по сравнению с традиционными решениями. Наши эксперты провели серию сравнительных испытаний, результаты которых приведены ниже.

Мы постоянно подчеркиваем своим заказчикам: долговечность шарового клапана напрямую зависит от качества обработки оси и материала корпуса. Именно поэтому Чжэцзян Юнюань Клапан Ко., Лтд использует при производстве только легированные стали с последующей термообработкой. В результате мы получаем изделия, способные выдерживать давление до 16 МПа и температуру среды до +400°C.

Материалы корпуса и уплотнений согласно ГОСТ

Выбор материала корпуса определяется условиями эксплуатации. Для большинства промышленных трубопроводов (нефтепродукты, природный газ, вода) оптимальным решением становится углеродистая сталь марок 20, 25 или 09Г2С. Если среда агрессивна (кислоты, щелочи), мы настоятельно рекомендуем переходить на нержавеющие стали 12Х18Н10Т или 10Х17Н13М2Т. Уплотнения седла шара чаще всего изготавливаются из фторопласта (PTFE), но для высоких температур (+200°C и выше) мы предлагаем решения с графитовыми кольцами.

Расчет крутящего момента для разных диаметров

Ошибка при определении необходимого крутящего момента на штоке — одна из самых частых причин преждевременного выхода клапана из строя. Мы рекомендуем использовать следующую методику: сначала определяем перепад давления на клапане, затем — диаметр шара и силу трения в уплотнениях. Для стандартных условий (вода, Ду 50-300 мм, давление 1,6 МПа) мы подготовили сводную таблицу на основе наших собственных замеров.

Приведенные данные актуальны для шаровых клапанов с осью на стержнях производства Чжэцзян Юнюань Клапан Ко., Лтд и аналогичных конструкций, соответствующих ГОСТ 28343. Отклонения в значениях крутящего момента могут достигать 25% в зависимости от производителя, поэтому всегда требуйте от поставщика официальную таблицу моментов.

Полученные значения следует скорректировать с учетом типа привода. Для ручного управления (рычаг или редуктор) мы советуем выбирать клапан с запасом момента 1.2-1.4 от расчетного. При использовании пневмо- или электропривода необходимо ориентироваться на нижнюю границу диапазона, так как автоматические приводы обычно имеют более плавную характеристику.

Критерии отбора шарового клапана под конкретную среду

Состав транспортируемой жидкости или газа диктует требования не только к материалу, но и к конструкции уплотнений. В своей консультационной практике мы выделяем три основные категории сред:

Нейтральные среды (вода, пар, воздух, природный газ). Здесь допустимо использование стандартного шарового клапана с фторопластовыми кольцами и корпусом из углеродистой стали. Чжэцзян Юнюань Клапан Ко., Лтд поставляет такие модели с заводской настройкой и тестированием каждого изделия под давлением 1.5·PN.

Агрессивные среды (кислоты, щелочи, растворители). В этом случае необходим шаровой клапан с корпусом из нержавеющей кислотостойкой стали и уплотнениями из модифицированного PTFE или PEEK. Мы также рекомендуем для таких условий применять конструкцию с нагруженным седлом — она компенсирует износ уплотнения и поддерживает герметичность в течение всего срока службы.

Абразивные среды (пульпы, суспензии, шламы). Для них стандартный шаровой клапан не подходит категорически. Здесь нужны специальные модели с твердосплавным напылением шара и седел или с керамическими вставками. Мы наблюдали случаи, когда отказ от такого решения приводил к полной замене арматуры каждые три месяца. Правильный подбор продлевает ресурс до двух-трех лет.

Соответствие российским стандартам и нормативам

При выборе шарового клапана для работы на территории РФ обязательным условием является его соответствие требованиям ГОСТ, ТР ТС 010/2011 и ТР ТС 032/2013. Мы изучили эти документы и готовы выделить самое важное. В первую очередь проверьте наличие:

• сертификата соответствия ТР ТС (EAC) — без него эксплуатация арматуры на опасных производственных объектах запрещена;
• паспорта завода-изготовителя с указанием типовых технических условий (ТУ) или ГОСТ, по которому произведен клапан;
• протоколов гидравлических испытаний (пневмоиспытаний) конкретного изделия.

Чжэцзян Юнюань Клапан Ко., Лтд сопровождает каждую партию продукции полным пакетом разрешительной документации, включая сертификаты EAC и протоколы неразрушающего контроля. Наш опыт показывает, что отсутствие хотя бы одного из перечисленных документов часто становится причиной отказа в приемке оборудования на таможне или при сдаче объекта в эксплуатацию.

Пошаговый алгоритм выбора: от эскиза до закупки

Мы предлагаем следующий порядок действий, который позволяет избежать типичных ошибок. Сначала определите рабочие параметры: давление (PN), температуру, диаметр условного прохода (Ду). Затем уточните химический состав среды — от этого зависит материал корпуса. Третий этап — выбор типа присоединения к трубопроводу (фланцевое, резьбовое, под приварку). Далее рассчитайте требуемый крутящий момент по методике, описанной выше. И наконец, запросите у нескольких производителей коммерческие предложения с указанием крутящего момента и гарантийных обязательств.

Наша компания, Чжэцзян Юнюань Клапан Ко., Лтд, готова на этапе запроса предоставить не только коммерческое предложение, но и расчетные таблицы моментов, а также результаты заводских испытаний. Это позволяет нашим клиентам быть уверенными в том, что выбранная арматура прослужит заявленный ресурс без аварий и внеплановых ремонтов.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Чем отличается шаровой клапан с осью на стержнях от стандартной шаровой крана?

В стандартном шаровом кране вращение шара происходит за счет поворота штока, который жестко связан с шаром. В конструкции с осью на стержнях добавлена дополнительная опорная ось, которая воспринимает боковые нагрузки. Это существенно разгружает шток и уплотнения, позволяя применять клапан при более высоких перепадах давления. Наш опыт показывает, что ресурс такой арматуры минимум на 30% выше, особенно в системах с частыми циклами «открыто-закрыто».

Вопрос 2: Какой шаровой клапан выбрать для магистрального нефтепровода с давлением 10 МПа?

Для столь высокого давления стандартные решения непригодны. Вам нужен шаровой клапан с приварным корпусом из легированной хромомолибденованадиевой стали (например, марка 15Х1М1Ф). Уплотнения должны быть металлополимерными или цельнометаллическими. Обязательно наличие конструкции «противовыбросного» штока и вторичного уплотнения в виде графитовых колец. Также потребуется сертификация по API 6D — это международный стандарт для трубопроводной арматуры высокого давления.

Вопрос 3: Как часто необходимо проводить техническое обслуживание шарового клапана?

При работе с чистыми средами (газ, вода, масло) интервал между проверками не должен превышать 12 месяцев. В ходе обслуживания мы проверяем герметичность сальникового уплотнения, очищаем шток от загрязнений и при необходимости смазываем резьбовую пару. Для агрессивных или абразивных сред техобслуживание нужно выполнять каждые 3-6 месяцев. Наши рекомендации основаны на анализе 200+ объектов, которые находятся под нашим сервисным наблюдением.

Об эксперте

Настоящее руководство подготовлено техническим отделом компании Чжэцзян Юнюань Клапан Ко., Лтд, специализирующейся на производстве и поставке трубопроводной арматуры для промышленных объектов. Наши инженеры имеют многолетний опыт реализации проектов для нефтегазового, химического и энергетического секторов. В основе всех рекомендаций — реальные кейсы и данные, полученные в ходе эксплуатации арматуры в условиях Крайнего Севера и высоких температур Центральной Азии.
