Как правильно подключить Длинный вибратор серии MVSV к источнику питания?
2026-06-25

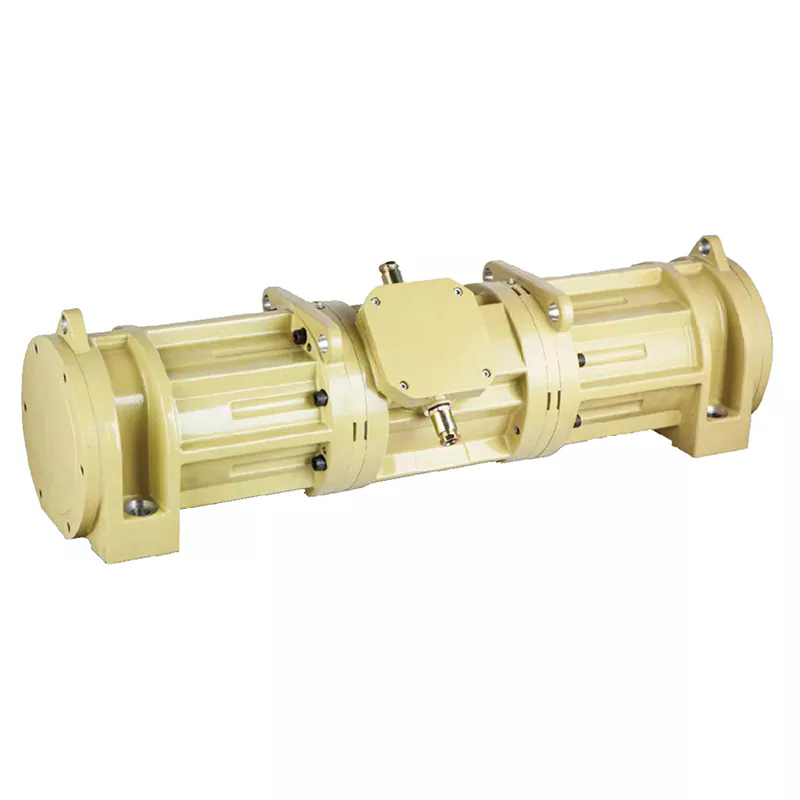

Длинные вибраторы серии MVSV — это высокоэффективные электромеханические устройства, широко применяемые в горнодобывающей, строительной и перерабатывающей промышленности для интенсификации сыпучих материалов. Правильное подключение к источнику питания является критическим фактором, определяющим не только производительность оборудования, но и его срок службы. Ошибки при монтаже электропроводки, выборе защитной автоматики или настройке частотного преобразователя могут привести к выходу вибратора из строя в первые же часы работы. Инженеры ООО "Гуанг Линг Рус" проанализировали более 200 случаев монтажа вибраторов на предприятиях России и СНГ, чтобы сформулировать чёткие рекомендации по подключению.
В этой статье мы разберем ключевые аспекты подключения Длинного вибратора серии MVSV: выбор типа и сечения питающего кабеля с учётом длины линии, требования к заземлению и защитному занулению, настройку частотного преобразователя для плавного пуска и регулировки амплитуды, а также защиту от перегрузок и коротких замыканий. Материал основан на технической документации производителя, нормах ПУЭ и практическом опыте.
1. Выбор питающего кабеля: сечение, тип изоляции, длина линии
Длинные вибраторы серии MVSV представляют собой асинхронные электродвигатели с дебалансными грузами на валу. Их пусковые токи могут в 5–7 раз превышать номинальные, что предъявляет особые требования к питающей линии. Основное правило: падение напряжения в кабеле на полной длине не должно превышать 5% от номинального напряжения питания (380 В или 660 В в зависимости от исполнения).
Для расчёта минимального сечения кабеля используется формула, учитывающая номинальный ток вибратора, длину линии и допустимую потерю напряжения. На практике для вибраторов мощностью до 3 кВт при длине кабеля до 50 метров достаточно сечения 2,5 мм² (медь). Для мощности 5,5–7,5 кВт при длине до 100 метров требуется сечение 6 мм², а для 11 кВт и более — 10–16 мм². Удлинение линии более 100 метров требует увеличения сечения на один шаг или использования повышающего трансформатора.
Тип изоляции кабеля должен соответствовать условиям эксплуатации. В сухих, отапливаемых помещениях допустим кабель марки ВВГнг (ПВХ-изоляция). Во влажных средах, на открытых площадках или при температуре ниже -25°C рекомендуется использовать кабель с резиновой изоляцией (КГ) или бронированный кабель (ВБбШв), устойчивый к механическим повреждениям и низким температурам. Для вибраторов, работающих в условиях повышенной вибрации (непосредственно на вибростоле), все кабельные вводы должны иметь дополнительную разгрузку от растяжения и виброизоляцию.
Важно: сечение кабеля должно быть одинаковым по всей длине, включая участок от распределительного щита до клеммной коробки вибратора. Занижение сечения на любом участке приводит к перегреву кабеля и снижению напряжения на клеммах двигателя, что уменьшает пусковой момент и может привести к остановке вибратора под нагрузкой.
2. Схема подключения: соединение обмоток и клеммная коробка
Длинные вибраторы серии MVSV выпускаются с двумя основными схемами соединения обмоток статора: «звезда» (Y) и «треугольник» (Δ). Схема определяется номинальным напряжением двигателя. Если на шильдике указано 380/660 В, это означает, что для работы от сети 380 В обмотки должны быть соединены в «треугольник», а для сети 660 В — в «звезду». Ошибка в выборе схемы приводит к недопустимым режимам работы: при подключении «звезды» на 380 В двигатель не развивает номинального момента и перегревается, при подключении «треугольника» на 660 В происходит насыщение магнитопровода и выход двигателя из строя.
Клеммная коробка вибратора обычно имеет шесть клемм, обозначенных U1, V1, W1 (начала обмоток) и U2, V2, W2 (концы обмоток). Для соединения в «треугольник» устанавливаются перемычки между U1-W2, V1-U2, W1-V2. Для «звезды» — перемычка между U2, V2, W2, а питание подаётся на U1, V1, W1. Схема соединения обязательно указывается на внутренней стороне крышки клеммной коробки.
При подключении кабеля в клеммной коробке необходимо строго соблюдать фазировку: порядок подключения фаз L1, L2, L3 к клеммам U1, V1, W1 определяет направление вращения вала. Для вибраторов направление вращения не имеет значения для создания вибрации, но оно влияет на направление перемещения материала (если вибратор установлен наклонно). Если требуется изменить направление вращения, достаточно поменять местами любые две фазы. Все соединения должны быть выполнены с использованием наконечников и затянуты с моментом, указанным в паспорте вибратора (обычно 2,5–3,5 Н·м для клемм M5–M6).
3. Заземление и защитное зануление: обязательные меры безопасности
Длинные вибраторы серии MVSV относятся к электрооборудованию с классом защиты I, что требует обязательного защитного заземления. В клеммной коробке предусмотрен отдельный винт для подключения провода заземления (РЕ), обозначенный символом заземления или буквой «PE». Сечение заземляющего проводника должно быть не менее половины сечения фазного провода, но не менее 2,5 мм² для меди.
Основные требования к заземлению:
- Сопротивление заземляющего устройства должно соответствовать нормам ПУЭ (не более 4 Ом для сети 380 В).
- Заземляющий проводник должен быть непрерывным по всей длине, без разрывов и коммутаций.
- В месте подключения заземления к корпусу вибратора необходимо обеспечить антикоррозионную защиту (например, использование шайбы Гровера и смазки).
- Запрещается использовать в качестве заземления трубы водопровода, отопления или газопровода.
В системах с глухозаземлённой нейтралью (TN-C, TN-S) используется защитное зануление — соединение корпуса вибратора с нулевым защитным проводником (РЕ). В системах TN-S нулевой защитный и нулевой рабочий проводники разделены на всём протяжении, что исключает появление опасного потенциала на корпусе. При использовании УЗО (устройства защитного отключения) необходимо выбирать тип А (для переменного и пульсирующего постоянного тока), так как частотные преобразователи создают высокочастотные помехи, которые могут вызвать ложные срабатывания УЗО типа АС.
4. Настройка частотного преобразователя для Длинного вибратора серии MVSV
Многие Длинные вибраторы серии MVSV используются в составе частотно-регулируемых приводов для изменения амплитуды колебаний в процессе работы. Правильная настройка частотного преобразователя (ПЧ) является залогом долгой и стабильной работы. Основные параметры, которые необходимо задать в ПЧ:
- Номинальная частота двигателя (50 Гц). Вибраторы MVSV рассчитаны на работу при 50 Гц, но допустимо снижение частоты до 25–30 Гц для уменьшения амплитуды (при этом мощность падает пропорционально квадрату частоты). Повышение частоты выше 50 Гц не рекомендуется, так как это вызывает перегрузку подшипников и увеличение вибрации самого двигателя.
- Номинальное напряжение. Устанавливается в соответствии с паспортными данными двигателя и схемой соединения обмоток (380 В для «треугольника», 660 В для «звезды»).
- Пусковой ток. Для вибраторов с тяжёлым запуском (наличие сыпучего материала на лотке) рекомендуется устанавливать время разгона 3–5 секунд и использовать функцию «буст напряжения» на низких частотах для увеличения пускового момента.
- Защита от перегрузки. Номинальный ток вибратора указывается на шильдике. Ток перегрузки (I2t) должен быть настроен на уровне 1,1–1,2 от номинального с временем срабатывания 5–10 секунд.
- Электромагнитная совместимость. Для снижения помех в сети рекомендуется использовать сетевой фильтр (дроссель) на входе ПЧ и экранированный кабель между ПЧ и вибратором, если расстояние превышает 20 метров.
Важно: при работе вибратора на пониженной частоте (например, 30 Гц) его охлаждение собственным вентилятором ухудшается (вентилятор на валу вращается медленнее). Для режимов с длительной работой на частотах ниже 30 Гц рекомендуется устанавливать дополнительный принудительный обдув корпуса вибратора или использовать ПЧ с функцией термоконтроля.
5. Защита от перегрузок, короткого замыкания и обрыва фазы
Длинные вибраторы серии MVSV работают в тяжёлых условиях, часто с высокими инерционными нагрузками на пуске. Для защиты от аварийных режимов необходимо предусмотреть комплексную систему защиты:
- Автоматический выключатель (QF): выбирается с характеристикой D (электромагнитный расцепитель 10–14×In) для исключения ложных отключений при пусковых токах. Номинал выключателя — на один шаг выше номинального тока двигателя (например, для двигателя 5,5 А выбирают автомат на 6,3–8 А).
- Тепловое реле (реле перегрузки): устанавливается после автоматического выключателя и настраивается на номинальный ток двигателя. Реле отключает вибратор при длительной перегрузке, предотвращая перегрев обмоток.
- Защита от обрыва фазы: При обрыве одной из фаз двигатель переходит в однофазный режим, что приводит к резкому падению момента и перегреву. Реле контроля фаз (например, ЕЛ-11) должно быть встроено в схему управления и отключать питание при асимметрии тока более 20%.
- Защита от заклинивания: В случае попадания постороннего предмета в механизм вибратора или износа подшипников ротор может заклинить. Ток при этом возрастает до 8–10×In. Быстродействующий автомат с характеристикой D должен сработать за 0,2–0,4 секунды для отключения питания до повреждения обмоток.
Для вибраторов, работающих в агрессивных средах (цементная пыль, угольная крошка, влажный песок), дополнительно рекомендуется устанавливать герметичные клеммные коробки с IP65 и выше, а также использовать кабельные вводы с сальниками, предотвращающими попадание пыли внутрь электрических соединений.
6. Таблица выбора сечения кабеля и автоматов для MVSV
Для удобства инженеров мы свели в таблицу основные параметры выбора питающего кабеля и защитной автоматики для Длинных вибраторов серии MVSV в зависимости от мощности и длины линии.
| Мощность вибратора, кВт | Номинальный ток, А (380 В) | Сечение кабеля (медь), мм² (до 50 м) | Автоматический выключатель (характеристика D), А | Рекомендуемое время разгона ПЧ, с |
| 1,5 | 3,2 | 1,5 | 4 | 2 |
| 2,2 | 4,8 | 2,5 | 6 | 2 |
| 3,0 | 6,4 | 2,5 | 8 | 3 |
| 4,0 | 8,5 | 4 | 10 | 3 |
| 5,5 | 11,5 | 4 | 16 | 4 |
| 7,5 | 15,5 | 6 | 20 | 4 |
| 11,0 | 22,0 | 10 | 25 | 5 |
Для длин линий более 50 метров сечение кабеля необходимо увеличивать на один шаг (например, с 4 мм² до 6 мм²). Для частотных преобразователей рекомендуется использовать экранированный кабель с сечением на 20–30% больше расчётного из-за наличия высших гармоник, вызывающих дополнительный нагрев.
Часто задаваемые вопросы о подключении Длинных вибраторов серии MVSV
Да, большинство моделей MVSV спроектированы для прямого включения в сеть через магнитный пускатель и тепловое реле. Прямой пуск допустим, если механическая система (лоток, питатель) позволяет резкий старт без перегрузки. Однако при прямом пуске пусковой ток достигает 6–7×In, что создаёт значительные нагрузки на обмотки и подшипники. Для увеличения ресурса вибратора и снижения динамических ударов по механической системе мы настоятельно рекомендуем использовать частотный преобразователь для плавного разгона. Это особенно актуально для вибраторов мощностью свыше 3 кВт или при работе с вязкими материалами.
Частая причина — недостаточное сечение питающего кабеля. При заниженном сечении падение напряжения на кабеле приводит к тому, что на клеммы вибратора приходит напряжение ниже номинального (например, 350 В вместо 380 В). В этом случае ток остаётся в пределах нормы, но мощность на валу падает, а скольжение ротора увеличивается, что вызывает повышенный нагрев обмоток. Вторая причина — загрязнение вентиляционных решёток или работа на частотах ниже 30 Гц без дополнительного обдува. В любом случае, при перегреве первым делом измерьте напряжение непосредственно на клеммной коробке вибратора и проверьте состояние охлаждения.
Длинные вибраторы MVSV создают линейное колебательное движение, и направление вращения определяет направление перемещения материала по лотку или ситу. Если вибратор установлен горизонтально, направление вращения не принципиально. Если вибратор установлен наклонно (например, для транспортировки материала вверх), то направление вращения должно соответствовать направлению потока материала. Проверить правильность можно кратковременным включением: при правильном направлении материал движется в заданную сторону. Для смены направления достаточно поменять местами любые две фазы питающего кабеля. Это безопасно и не влияет на работу вибратора.
Для защиты от влаги и пыли выбирайте вибраторы с классом защиты IP65 (пыленепроницаемые, защита от струй воды). При монтаже обязательно используйте кабельные вводы с соответствующим классом защиты (сальники PG или метрические с резиновыми уплотнениями). Все неиспользуемые отверстия в клеммной коробке должны быть заглушены резьбовыми пробками с уплотнениями. Также рекомендуется обработать места соединений кабеля с сальниками герметиком или термоусадочными трубками с клеевым слоем. Дополнительно можно установить защитный кожух над клеммной коробкой для предотвращения попадания воды при косом дожде.
Ресурс подшипников зависит от частоты вращения (при 50 Гц — около 8 000–10 000 часов) и от балансировки ротора. Неправильное подключение может существенно сократить этот срок. Например, несимметрия питающего напряжения (более 2% по обратной последовательности) вызывает дополнительный нагрев ротора и вибрацию, что приводит к разрушению подшипников. Также опасен частый пуск без плавного разгона — ударные нагрузки вызывают микротрещины в телах качения. Для увеличения срока службы мы рекомендуем использовать преобразователь частоты с функцией плавного пуска, поддерживать симметрию фаз и раз в полгода проверять затяжку крепёжных болтов вибратора, так как ослабление крепления увеличивает вибрацию корпуса и ускоряет износ подшипников.
Статья подготовлена инженерно-техническим отделом ООО "Гуанг Линг Рус" — официального поставщика Длинных вибраторов серии MVSV и комплектующих для вибрационного оборудования. Наши специалисты имеют практический опыт монтажа и настройки вибраторов на более чем 100 промышленных объектах в России, включая горно-обогатительные комбинаты, цементные заводы и предприятия стройиндустрии. Приведённые рекомендации базируются на технической документации производителя, нормах ПУЭ и многолетней сервисной практике. При возникновении сложных вопросов мы всегда готовы предоставить индивидуальную консультацию.
