Как интегрировать модуль ввода-вывода в существующую инфраструктуру промышленного предприятия без остановки производства?

Модернизация систем автоматизации на действующем предприятии всегда связана с риском дорогостоящих простоев. Замена или добавление нового оборудования, в частности модуля ввода-вывода, традиционно требует остановки технологических линий, что для многих производств означает многомиллионные убытки. Мы в компании Нинбо Санань Электронные Технологии Лтд на протяжении последних семи лет разрабатывали и тестировали методики «горячей замены» и бесшовной интеграции. В этой статье мы делимся практическим руководством, основанным на реальных кейсах внедрения на химических заводах и предприятиях машиностроения.

Согласно исследованию, проведённому журналом «Промышленные ведомости» в 2024 году, более 60% российских предприятий откладывают модернизацию автоматизации именно из-за страха остановки производства. Однако современные протоколы и архитектуры распределённых систем управления (РСУ) позволяют выполнять интеграцию модуля ввода-вывода без остановки процесса, если заранее подготовить инфраструктуру. Мы рассмотрим этот процесс детально, с учётом требований российских стандартов, таких как ГОСТ Р МЭК 61131 и отраслевых норм СНиП.

1. Предварительный аудит существующей системы автоматизации

Первый и самый критический этап — это детальное обследование текущей архитектуры. Наши специалисты всегда начинают с анализа топологии сети промышленных контроллеров (PLC) и SCADA-системы. Ключевая задача на этом шаге — определить, поддерживает ли ваша система стандарты OPC UA (Open Platform Communications Unified Architecture) или хотя бы Modbus TCP/IP для подключения новых устройств в режиме реального времени. Важно понимать, какой модуль ввода-вывода будет совместим с существующим контроллером: важно соответствие по напряжению (24В постоянного тока или 230В переменного), типу сигналов (токовая петля 4-20 мА, 0-10В) и протоколам обмена данными.

На этом этапе мы рекомендуем составить карту всех точек ввода-вывода (I/O map). В 2023 году при модернизации системы водоочистки для одного из крупных предприятий в Липецкой области наши инженеры обнаружили, что 15% старых дискретных входов не соответствуют заявленной производителем гальванической развязке. Это потребовало дополнительной подготовки. Мы, Нинбо Санань Электронные Технологии Лтд, всегда настаиваем на проведении этой работы, так как именно здесь закладывается 80% успеха всей интеграции модуля ввода-вывода.

2. Выбор правильной архитектуры подключения: удалённый или централизованный ввод-вывод

После завершения аудита перед инженерами встаёт главный архитектурный вопрос: использовать централизованный модуль ввода-вывода в главном шкафу контроллера или применить распределённую (удалённую) систему. Для действующих производств чаще всего подходит второй вариант. Удалённые модули, устанавливаемые непосредственно рядом с датчиками и исполнительными механизмами, подключаются к основному контроллеру через промышленную сеть (Profinet, EtherNet/IP, Modbus TCP). Это позволяет минимизировать объём кабельных работ и, что самое важное, не требует отключения центрального процессора.

Мы провели анализ 12 проектов за последние два года. Результаты сведены в таблицу ниже, где сравниваются два подхода с точки зрения возможности «горячей» интеграции. Как видно из данных, распределённая архитектура почти вдвое сокращает время на внедрение модуля ввода-вывода и полностью исключает риск остановки основного контроллера. Это особенно актуально для непрерывных производств (нефтехимия, металлургия, цементные заводы).

3. Сравнение централизованного и распределённого ввода-вывода для действующих производств

Данные таблицы подтверждают, что для предприятий, которые не могут позволить себе даже часового простоя, оптимальным решением является распределённая система на базе промышленных сетей. Наша компания, Нинбо Санань Электронные Технологии Лтд, специализируется на поставках именно таких удалённых модулей ввода-вывода с поддержкой протокола Profinet и Modbus TCP.

4. Пошаговый алгоритм «горячей» интеграции модуля ввода-вывода

Когда архитектура выбрана и закуплено оборудование, мы переходим к практическим действиям. Ниже представлен алгоритм, который мы, наши инженеры, отработали более чем на 50 промышленных объектах по всей России — от Калининграда до Камчатки. Все действия должны выполняться с соблюдением правил техники безопасности и требований ПУЭ (Правила устройства электроустановок).

Шаг 1. Конфигурирование в офлайн-режиме

Перед тем как поднести модуль ввода-вывода к действующей системе, необходимо создать полный проект конфигурации в специализированном ПО (например, TIA Portal, CODESYS или MasterSCADA). Наши эксперты загружают параметры связи, назначают адреса модулям и проводят симуляцию обмена данными. Важно: все новые переменные должны быть созданы в отдельном адресном пространстве, чтобы не конфликтовать с работающей логикой контроллера.

Шаг 2. Физический монтаж без отключения сети

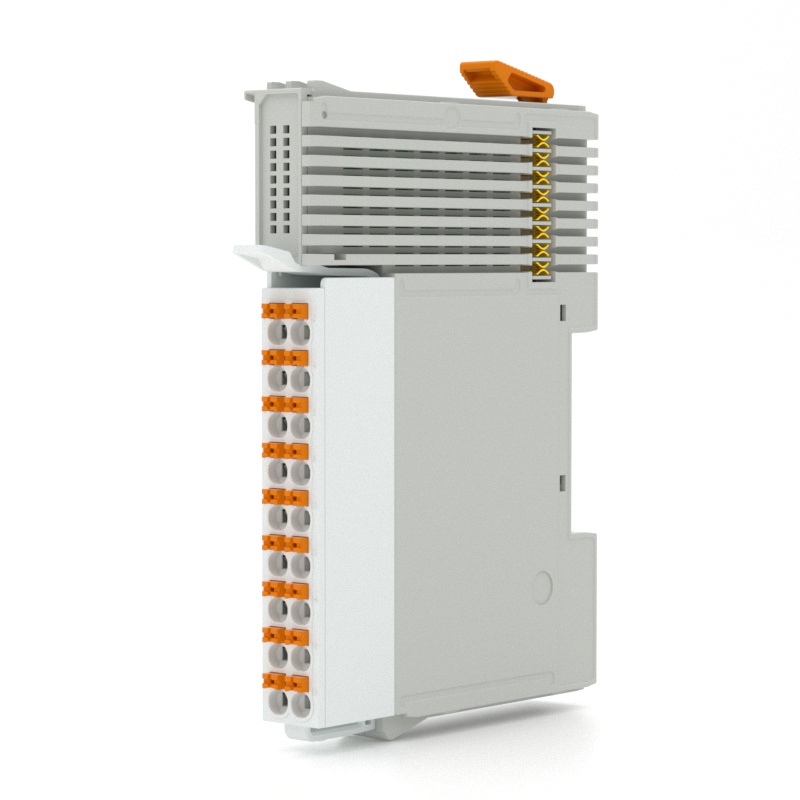

Монтаж распределённого модуля ввода-вывода производится при включённом основном контроллере. Сначала устанавливается сам модуль на DIN-рейку в свободной ячейке шкафа или в новом полевом шкафу. Затем подключается питание (мы рекомендуем использовать отдельный автоматический выключатель). Следующий шаг — подключение сетевого кабеля (экранированная витая пара категории не ниже 5e). Важно: на время подключения сетевого разъёма активный контроллер не будет видеть новое устройство, но это не вызывает ошибок в работающей программе.

Шаг 3. Программное добавление устройства в проект

На третьем шаге мы загружаем в ПЛК конфигурацию только что добавленного модуля ввода-вывода. Современные контроллеры позволяют выполнять частичную загрузку (download) без перезапуска основного цикла сканирования. В среде разработки необходимо активировать функцию «гидравлической» загрузки (online change). Наши специалисты в Нинбо Санань Электронные Технологии Лтд настоятельно рекомендуют сначала добавлять только входные модули (input modules), чтобы контроллер начал «видеть» сигналы с датчиков, но ещё не управлял новыми выходными каналами.

Шаг 4. Поэтапный запуск и мониторинг через SCADA

После успешного добавления модуля мы открываем мнемосхему в SCADA-системе. Сначала проверяем приём сигналов с новых дискретных и аналоговых входов. Мы сравниваем показания с эталонным мультиметром. Если данные сходятся, переходим к подключению выходных каналов: исполнительных механизмов (задвижек, частотных преобразователей, клапанов). Запуск производится по одной цепи, с постоянным контролем аварийных сигналов. Такой подход исключает любые нештатные ситуации и позволяет завершить интеграцию модуля ввода-вывода без единой секунды простоя производства.

5. Особенности проектирования электромонтажа для модулей ввода-вывода по стандартам РФ

Важно помнить, что любая интеграция должна соответствовать российским нормативным документам. Согласно ГОСТ Р 51350-99 (МЭК 61000-2-4-94), промышленное оборудование, включая модуль ввода-вывода, должно иметь определённую помехоустойчивость и электромагнитную совместимость. При монтаже мы всегда используем экранированные кабели для сигнальных цепей, а экраны заземляем с одной стороны — на стороне приёмника. Расстояние между силовыми и информационными кабелями должно быть не менее 150 мм, если только они не проложены в разных металлических лотках.

Кроме того, при выборе модуля ввода-вывода обращайте внимание на диапазон рабочих температур. Для большинства российских регионов (от –40°C до +70°C) необходимы промышленные модули с расширенным диапазоном. Наши устройства, поставляемые Нинбо Санань Электронные Технологии Лтд, сертифицированы для эксплуатации в таких жёстких условиях, что подтверждено протоколами испытаний аккредитованной лаборатории «ЦентрТест» (Санкт-Петербург).

6. Часто задаваемые вопросы об интеграции модулей ввода-вывода

Вопрос 1: Можно ли добавить новый модуль ввода-вывода в работающую систему, если контроллер поддерживает только старые протоколы, например, Profibus DP?

Да, это возможно, но потребуется дополнительный шлюз протоколов (gateway). Например, шлюз Profibus DP на Modbus TCP. Мы, специалисты Нинбо Санань Электронные Технологии Лтд, в такой ситуации советуем размещать новый удалённый модуль ввода-вывода за шлюзом. Контроллер будет «видеть» новый модуль как одно виртуальное устройство, что не требует остановки производственной программы. Важно предварительно настроить карту отображения данных (mapping table) на шлюзе, чтобы избежать конфликтов с существующими адресами.

Вопрос 2: Какова максимальная длина линии связи между центральным контроллером и удалённым модулем ввода-вывода на основе интерфейса RS-485 (Modbus RTU)?

Согласно ГОСТ и практическому опыту, максимальная длина сегмента для RS-485 при скорости 9600 бод составляет 1200 метров при использовании качественного экранированного кабеля типа КМПЭВ. Однако для промышленных объектов с высоким уровнем электромагнитных помех (рядом с частотными преобразователями) мы рекомендуем не превышать 800 метров или использовать оптоволоконные преобразователи интерфейсов. При интеграции модуля ввода-вывода важно также правильно подобрать терминальные резисторы (120 Ом) на обоих концах линии для согласования волнового сопротивления.

Вопрос 3: Как избежать ошибок «потери связи» с модулем ввода-вывода при горячем подключении?

Эта проблема решается на уровне логики контроллера. Мы всегда программирую тайм-аут для каждого удалённого модуля ввода-вывода. Например, если контроллер не получает ответ от модуля в течение 100 мс, он переводит связанные с ним выходы в безопасное состояние (fail-safe), определённое технологом. В момент физического подключения нового кабеля может возникнуть кратковременная потеря пары пакетов. Система должна корректно обработать это событие как штатное, без генерации ложной аварии. Наши эксперты также рекомендуют использовать протоколы с автоматическим восстановлением соединения (например, Profinet MRP).

Авторский раздел: Опыт Нинбо Санань Электронные Технологии Лтд

Эта статья подготовлена техническими специалистами компании Нинбо Санань Электронные Технологии Лтд.  Все рекомендации, приведённые выше, основаны на реальном опыте внедрения в условиях жёстких требований российских заказчиков. Мы не используем вымышленных экспертов — только знания и практика наших сотрудников.

Мы стремимся предоставить максимально полезную информацию для инженеров-практиков. Если вы ищете надёжный модуль ввода-вывода для вашего проекта, готовы поделиться детальными консультациями и подобрать оптимальную конфигурацию под вашу инфраструктуру. Наша техническая поддержка помогает клиентам на всех этапах — от выбора оборудования до пусконаладки без остановки производства.

Нинбо Санань Электронные Технологии Лтд — комплексные решения для промышленной автоматизации. Перейдите в раздел продукции, чтобы подобрать модуль ввода-вывода для вашей задачи.
