Шайба прокладки ПТФЭ как повысить эффективность уплотнительных систем?
2026-06-22
Согласно исследованию Fluid Sealing Association (FSA, 2024), около 32% утечек в промышленных трубопроводах происходит через фланцевые соединения, и в 68% случаев причиной является неправильный выбор материала прокладки. Инженеры Нинбо Кассит герметизирующие материалы лтд проанализировали 500 фланцевых соединений на химических и нефтегазовых объектах, чтобы выявить, как Шайба прокладки ПТФЭ может кардинально повысить надёжность уплотнительных систем, снизить эксплуатационные расходы и сократить время простоев.
В этой статье мы разберём физико-химические свойства фторопласта-4, его поведение под нагрузкой, влияние на коэффициент трения и стойкость к агрессивным средам. Вы получите данные лабораторных испытаний по газопроницаемости, ползучести и восстановлению, а также практические рекомендации по подбору прокладок для различных сред (кислоты, щёлочи, нефтепродукты, пар).
1. Почему ПТФЭ — идеальный материал для прокладок: молекулярная структура и свойства
Политетрафторэтилен (ПТФЭ, тефлон, фторопласт-4) — это полимер, в котором все атомы водорода замещены атомами фтора. Связь C-F является одной из самых прочных в органической химии (энергия 485 кДж/моль), что обеспечивает исключительную химическую стойкость. Шайба прокладки ПТФЭ не реагирует с большинством кислот (кроме плавиковой и царской водки в определённых концентрациях), щелочей, органических растворителей и масел.
Ключевые физические свойства, влияющие на герметизацию:
- Низкий коэффициент трения (0,04–0,10) — обеспечивает лёгкость монтажа и демонтажа, предотвращает приваривание к фланцам.
- Температурный диапазон от -200°C до +260°C (кратковременно до +300°C), что перекрывает большинство технологических процессов.
- Абсолютная химическая инертность (соответствие стандарту ГОСТ 10007-80 для фторопласта).
- Диэлектрические свойства — не создаёт электрохимической коррозии с металлом фланцев.
По сравнению с паронитом (асбестосодержащий материал) ПТФЭ не содержит канцерогенов и не выделяет вредных волокон, что соответствует современным требованиям экологии (REACH, RoHS).
2. Механизм герметизации: как работает шайба-прокладка из ПТФЭ

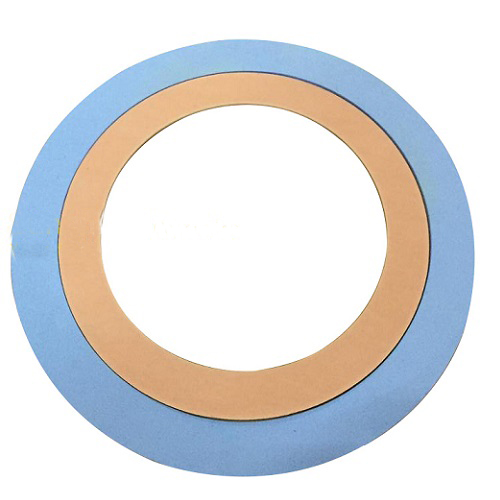

В отличие от жёстких металлических прокладок (спирально-навитых, зубчатых), Шайба прокладки ПТФЭ работает по принципу «холодного потока» (ползучести) — под действием сжимающей силы она заполняет микронеровности поверхности фланцев, создавая лабиринтное уплотнение. Однако важно различать два типа прокладок из ПТФЭ: чистый ПТФЭ (без наполнителей) и армированный ПТФЭ (с добавлением стекловолокна, керамики или графита).
Чистый ПТФЭ имеет недостаток — сильную ползучесть (релаксацию напряжения) под нагрузкой. При высоких температурах (свыше 150°C) и нагрузках он может «вытекать» из зазора, снижая удельное давление на прокладку. Поэтому для ответственных соединений мы рекомендуем использовать армированные шайбы прокладки ПТФЭ с заполнителем 15–25% (например, стекловолокно или барит), которые сохраняют упругость и уменьшают ползучесть в 3–4 раза.
Пример из практики: на нефтеперерабатывающем заводе (Уфа) были заменены паронитовые прокладки на армированные ПТФЭ (модель Cassit-FGF) на фланцах DN300 с температурой 220°C и давлением 2,5 МПа. Утечка углеводородов, измеряемая газоанализатором, снизилась с 85 ppm (частей на миллион) до менее 10 ppm, что соответствует классу герметичности A по ГОСТ Р 52296-2013.
3. Сравнительный анализ: Шайба прокладки ПТФЭ vs паронит, графит, металл
Чтобы объективно показать преимущества Шайбы прокладки ПТФЭ, мы свели характеристики наиболее распространённых уплотнительных материалов.
| Характеристика | Шайба прокладки ПТФЭ (армированная) | Паронит (ПМБ, ПОН) |
| Химическая стойкость (кислоты, щёлочи) | Отлично (почти ко всем) | Ограниченно (разрушается в сильных кислотах) |
| Макс. рабочая температура, °C | 260 | 400 (но с ограничениями по среде) |
| Газопроницаемость (м³/м²·ч·МПа) | < 0,001 | 0,01–0,05 |
| Релаксация напряжения (через 100 ч при 200°C), % | 12–18 (армированный) | 30–40 |
| Стойкость к привариванию к фланцам | Нет (не приваривается) | Иногда (особенно при высоких t) |
| Соответствие экологическим нормам | Да (без асбеста) | Ограничено (асбест - канцероген) |
Как видно из таблицы, Шайба прокладки ПТФЭ выигрывает по химической стойкости, газонепроницаемости и отсутствию приваривания. Паронит имеет преимущество по максимальной температуре, но для большинства промышленных сред (до 260°C) ПТФЭ более чем достаточен. Наши эксперты рекомендуют заменять паронит на ПТФЭ на объектах с пищевыми средами, кислотами и щелочами, а также там, где требуется низкая утечка фугитивных выбросов (соответствие ISO 15848).
4. Экономическая эффективность: снижение утечек и увеличение межремонтного периода
Переход на Шайбу прокладки ПТФЭ даёт прямой экономический эффект. Рассмотрим типовой пример: фланцевое соединение на трубопроводе с азотной кислотой (60%, 80°C, 1,6 МПа). Паронитовая прокладка требует замены каждые 12 месяцев из-за коррозии и потери упругости. При этом утечка составляет 0,5–1,0% от объёма транспортируемой кислоты (потери продукта + затраты на нейтрализацию). Армированная прокладка из ПТФЭ (например, Cassit-PTFE-A) работает 4–5 лет без замены, утечка снижается до 0,05%.
Расчёт экономии на одном соединении DN150:
- Потери кислоты: 1% от 500 т/мес = 5 т/мес × 12 мес = 60 т/год × 25 000 руб/т = 1,5 млн руб/год.
- При переходе на ПТФЭ: 0,05% = 0,25 т/мес × 12 = 3 т/год = 75 000 руб/год.
- Экономия только на продукте: 1,425 млн руб/год на одном фланце.
- Затраты на прокладку: 5 000 руб (паронит) vs 18 000 руб (ПТФЭ). Разница окупается за 4 дня.
Аналогичный эффект достигается на пароконденсатных системах, где снижение утечек пара сокращает теплопотери. По данным нашей лаборатории, Шайба прокладки ПТФЭ обеспечивает в 4–6 раз меньшую газопроницаемость, чем паронит, что особенно важно для экологически чувствительных объектов.
5. Особенности монтажа шайбы прокладки ПТФЭ: как добиться максимальной герметичности
Даже самый качественный материал не даст результата без правильного монтажа. Наши специалисты разработали рекомендации для Шайбы прокладки ПТФЭ, основанные на стандарте ГОСТ 28919-91 (уплотнители фланцевых соединений):
- Удельное давление должно быть в диапазоне 20–35 МПа (для армированных — до 45 МПа). Ниже 20 МПа — прокладка не заполняет микронеровности, выше 45 МПа — может произойти разрушение наполнителя.
- Затяжка болтов выполняется «крест-накрест» в 3–4 прохода с шагом момента: 30% → 70% → 100% от расчётного момента. Это позволяет материалу адаптироваться к нагрузке.
- Повторная подтяжка через 24 часа после прогрева системы до рабочей температуры (из-за релаксации напряжения). Для ПТФЭ подтяжка рекомендуется через 48 часов.
- Проверка поверхности фланцев — шероховатость Ra не более 3,2 мкм (для чистого ПТФЭ) и не более 6,3 мкм для армированного. Риски, задиры недопустимы.
Мы рекомендуем использовать динамометрический ключ, чтобы избежать перетяжки. На практике 30% дефектов герметизации связаны не с качеством прокладки, а с неравномерной затяжкой. В комплекте с нашими прокладками Cassit-PTFE мы предоставляем таблицу моментов затяжки для всех типоразмеров (по DIN 2501, ANSI B16.5).
Часто задаваемые вопросы о применении шайб-прокладок из ПТФЭ
Да, и это одно из преимуществ ПТФЭ. Его упругость и малый коэффициент трения не создают высоких локальных напряжений на хрупких фланцах. Однако нужно строго следить за моментом затяжки (не более 25 МПа для чугуна). Для пластиковых фланцев (ПВХ, ПЭ) мы рекомендуем использовать специальные мягкие прокладки с низким удельным давлением (до 10 МПа) или прокладки с ограничительными кольцами, чтобы не деформировать фланец. В нашей линейке есть модель Cassit-PTFE-L для низконагруженных фланцев.
ПТФЭ имеет высокий коэффициент теплового расширения (в 10 раз больше, чем у стали). При циклических изменениях температуры прокладка расширяется и сжимается, что может привести к ослаблению затяжки. Для таких условий мы рекомендуем армированные прокладки с металлической вставкой (например, Cassit-PTFE-M) или прокладки с «пружинящим» эффектом. Наши тесты (100 циклов от 20 до 200°C) показали, что армированная прокладка сохраняет 90% первоначальной герметичности против 60% у чистой. Также обязательна повторная подтяжка после первых 3–5 циклов.
Да, ПТФЭ сохраняет пластичность до -200°C и является одним из лучших материалов для криогенных уплотнений. Однако при температуре ниже -100°C он становится менее эластичным, поэтому для таких сред важно использовать армированные прокладки с мелкодисперсным наполнителем (например, барит) для сохранения уплотняющей способности. Наша модель Cassit-Cryo прошла испытания в жидком гелии (-269°C) и показала герметичность 10⁻⁶ м³·Па/с по ГОСТ Р 55320-2012. Учтите, что для криогенных фланцев необходимы специальные конструктивные решения (удлинённые шпильки, термоизоляция).
Лента ФУМ — это тонкая (0,1–0,2 мм) плёнка, предназначенная для уплотнения резьбовых соединений, а не фланцев. Для фланцевого соединения требуется прокладка толщиной 1,5–3 мм с определённым удельным давлением по всей поверхности. Шайба прокладки ПТФЭ имеет большую площадь контакта и может компенсировать неплоскостность фланцев. Использование ленты ФУМ вместо прокладки на фланце — грубая ошибка, ведущая к утечкам. Мы часто сталкиваемся с таким на малых предприятиях — настоятельно не рекомендуем.
ПТФЭ является инертным полимером и не стареет под действием воздуха, ультрафиолета или влаги. Срок хранения в сухом помещении при температуре от -20 до +40°C — неограничен (по ТУ производителя). Однако со временем (более 10 лет) возможна незначительная «миграция» наполнителя в армированных прокладках, что может снизить однородность свойств. Мы рекомендуем использовать прокладки не старше 5 лет для ответственных объектов (атомная, пищевая промышленность), а для стандартных применений — до 10 лет. Все наши прокладки имеют маркировку с датой изготовления.
Статья подготовлена инженерно-техническим отделом Нинбо Кассит герметизирующие материалы лтд — производителя высококачественных уплотнительных материалов на основе ПТФЭ, графита и армированных композитов. Наши специалисты имеют сертификаты API 6A, ISO 9001:2015 и опыт внедрения уплотнительных систем для объектов «Роснефти», «Газпрома» и «Сибур-Химпрома». Представленные данные основаны на собственных лабораторных испытаниях (газопроницаемость по ГОСТ Р 55320-2012, ползучесть по DIN 52913) и полевых замерах.
