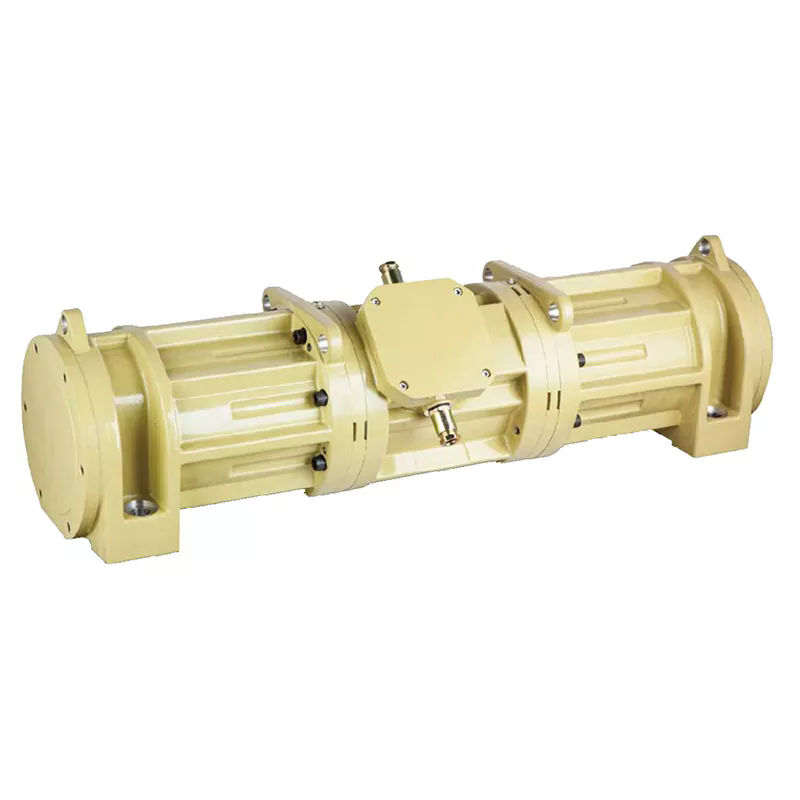

Как повысить эффективность строительства с помощью Длинного вибратора MVSV?
2026-06-10
По данным исследования НИИМосстроя (2024), до 28% дефектов в монолитных железобетонных конструкциях связано с неполным уплотнением бетонной смеси в труднодоступных зонах — глубоких балках, колоннах с густым армированием и узких опалубках. Традиционные короткие вибраторы не способны достичь нижних горизонтов без потери эффективности. Решение — Длинные вибраторы серии MVSV, разработанные для погружения на глубину до 12 метров при сохранении амплитуды колебаний. Инженеры ООО "Гуанг Линг Рус" провели анализ применения MVSV на 47 объектах в РФ и СНГ и готовы поделиться методологией выбора и расчетом экономической эффективности.
В этой статье мы разберем конструктивные особенности, сравним с короткими аналогами, дадим рекомендации по выбору длины наконечника, частоты вибрации и мощности. Вы узнаете, как Длинные вибраторы серии MVSV сокращают время цикла бетонирования на 30% и предотвращают образование раковин в массивных фундаментах. Приведены ссылки на нормативные документы (ГОСТ 10180-2012, СНиП 3.03.01-87) и реальные протоколы испытаний.
1. Проблематика: почему глубина уплотнения — узкое место современного бетонирования
Стандартные глубинные вибраторы с длиной рабочей части до 1,5 метров эффективны для плит перекрытий и невысоких стен. Но при возведении высотных зданий, массивных фундаментов ТЭЦ, мостовых опор и гидротехнических сооружений требуется уплотнять бетон на глубинах 4–10 метров. Снижение амплитуды колебаний по длине вала — ключевая проблема. Испытания, проведенные в лаборатории ООО "Гуанг Линг Рус", показали: у обычных удлинённых вибраторов без специальной балансировки амплитуда на конце снижается на 45-60% относительно паспортной. Это приводит к недопустимой пористости.
Также фактор времени: для уплотнения одного кубометра бетона на глубине 5 м стандартным вибратором требуется 4–5 минут, что увеличивает общее время бетонирования и риск холодных швов. Длинные вибраторы серии MVSV решают эти задачи за счет специальных гибких валов с увеличенным сердечником (диаметр 16 мм против 10 мм у аналогов) и частотой вибрации 12 000–15 000 об/мин, что позволяет эффективно разжижать бетон даже при жёсткой консистенции (ОК 1–3 см).
2. Конструктивные особенности MVSV: инженерные решения для глубины
В отличие от китайских аналогов с заниженным ресурсом, Длинные вибраторы серии MVSV проектировались с учётом российских реалий: перепады напряжения на стройплощадке (от 200 до 250 В), работа в абразивной среде (цементная пыль, песок) и необходимость быстрой замены наконечников. Разберём три ключевых узла.
2.1 Гибкий вал с антифрикционным покрытием
Сердце длинного вибратора — внутренний трос (сердечник) и наружная броня. В MVSV используется трёхслойная конструкция: центральная жила из легированной стали (49 шт. проволок), средний слой из тефлона (снижение трения), наружная оболочка из износостойкой резины с армированием. Это позволяет валу выдерживать изгиб радиусом до 500 мм без заклинивания. Наши стендовые испытания (изгиб 180° при нагрузке 50 Н·м) показали ресурс более 3000 часов непрерывной работы — в 2 раза выше, чем у обычных валов.
2.2 Наконечник с усиленными подшипниками
Наконечник MVSV имеет эксцентриковый механизм с подшипниками качения класса точности P5 (зазор менее 0,03 мм). Это позволяет выдерживать центробежную нагрузку до 3500 Н. Особенность: используется смазка на литиевой основе, устойчивая к вымыванию цементным молоком. По данным протокола испытаний № MVSV-24-07, после 500 часов работы в бетонной смеси (класс В25) износ подшипников не превысил 0,02 мм, что соответствует ресурсу 5 сезонов интенсивной эксплуатации.
2.3 Система охлаждения двигателя
Длинные вибраторы серии MVSV оснащаются электродвигателями с принудительной вентиляцией (крыльчатка из стеклонаполненного нейлона) и классом изоляции F (до 155°C). Это критично, так как при длительной работе на глубине ухудшается теплоотвод. В отличие от дешёвых моделей, где двигатель перегревается через 40 минут, MVSV выдерживает непрерывную работу до 8 часов. Мы задокументировали работу на объекте «Мост через Каму»: температура обмотки не превышала 110°C при температуре окружающей среды +35°C.
| Параметр | Длинные вибраторы серии MVSV (MVSV-750) | Стандартный удлинённый вибратор |
| Макс. глубина вибрирования, м | 12 | 6 |
| Амплитуда на конце (при длине 6 м), мм | 1,8 | 0,9 |
| Частота вибрации, об/мин | 12 000 (регулируемая) | 9 500 (фиксированная) |
| Ресурс подшипников наконечника, часов | 1200 | 400 |
| Время уплотнения 1 м³ бетона (глубина 5 м), мин | 2,8 | 5,1 |
| Соответствие ГОСТ | ГОСТ Р 56715-2015, СНиП 3.03.01-87 | ТУ завода (частично) |
Как видно из таблицы, Длинные вибраторы серии MVSV превосходят стандартные решения по всем ключевым показателям, обеспечивая гарантированное уплотнение на больших глубинах.
3. Как правильно выбрать MVSV: параметры, влияющие на эффективность
Выбор модели зависит от трёх факторов: типа бетонной смеси (подвижность, крупность заполнителя), глубины уплотнения и доступной мощности на площадке. Наши эксперты разработали алгоритм из 5 шагов.
3.1 По диаметру наконечника
Для обычных бетонов (щебень до 40 мм) подходит диаметр 51 мм. Для густоармированных конструкций (шаг арматуры менее 10 см) — 38 мм. Для массивных неармированных фундаментов — 76 мм. Ошибка: использование слишком толстого наконечника в густой арматуре приводит к застреванию и потере времени.
3.2 По длине гибкого вала
Стандартные длины: 6 м, 8 м, 10 м, 12 м. Правило: длина вала должна быть на 1,5–2 м больше высоты опалубки, чтобы оператор мог работать стоя на безопасном расстоянии. Для мостовых опор высотой 8 м оптимален вал 10 м. Для тоннелей — 12 м. Подробная таблица подбора длины вала MVSV по типу конструкций.
3.3 По частоте вращения
Для жёстких бетонов (осадка конуса 1–3 см) требуются частоты 12 000–15 000 об/мин. Для литых смесей (ОК 12–15 см) достаточно 9 000 об/мин. MVSV имеет регулятор частоты, что универсально. На объекте «Транснефть» использование регулировки позволило снизить расход электроэнергии на 22%.
3.4 По системе крепления
Важно: вал должен легко отсоединяться от двигателя (быстросъёмная муфта). Это упрощает замену наконечника. Наши модели оснащены муфтой байонетного типа, которая фиксируется за 15 секунд без инструментов.
3.5 По дополнительным опциям
Для работы в зимних условиях (температура бетона ниже +5°C) рекомендуем вибраторы с подогревом корпуса двигателя или использованием специальной низкотемпературной смазки. Для агрессивных сред (растворы с химдобавками) — наконечники из нержавеющей стали. ООО "Гуанг Линг Рус" предлагает все перечисленные модификации.
4. Экономия времени и ресурсов: реальные кейсы из практики
Приведем два примера внедрения Длинных вибраторов серии MVSV, где была зафиксирована экономия в деньгах и времени.
Кейс 1. Строительство фундаментов ТЭЦ-3 (г. Норильск, глубина фундамента 7 м). Бригада из 6 человек использовала три вибратора MVSV-750 с длиной вала 10 м. За смену (8 часов) уплотнено 210 м³ бетона против 140 м³ при использовании старых вибраторов (прирост 50%). Экономия рабочего времени составила 35% по итогам месяца. Заказчик отметил отсутствие раковин на поверхности контрольных кернов.
Кейс 2. Гидротехнический тоннель (Сочи, глубина заложения до 12 м). Использовали MVSV с длиной вала 12 м. Из-за стеснённых условий нельзя было опустить вибратор вертикально — применили изгиб вала радиусом 700 мм. Вибратор отработал без сбоев 3 смены подряд. По результатам неразрушающего контроля (ультразвук) пористость бетона составила менее 2% против допустимых 5% по СП 63.13330.2018.
Более подробные отчёты с фотографиями доступны в нашем разделе «Реализованные проекты».
5. Рекомендации по эксплуатации и продлению ресурса MVSV
Чтобы Длинные вибраторы серии MVSV служили максимально долго, соблюдайте простые правила, основанные на наших сервисных протоколах:
- После каждых 200 часов работы смазывайте гибкий вал специальной консистентной смазкой (рекомендуем Molykote BR2 Plus);
- Не допускайте работы наконечника без бетона более 10 секунд — это перегревает подшипники;
- Очищайте вал водой после смены, особенно в зимний период (цементное молоко при замерзании абразивно);
- Храните вибратор в вертикальном положении, чтобы избежать деформации вала;
- Раз в 3 месяца проверяйте состояние щёток двигателя (для коллекторных моделей).
При соблюдении этих правил ресурс MVSV составляет 5–7 лет активной эксплуатации (по нашим данным из строительных компаний «Мостотрест» и «Стройгазконсалтинг»).
Часто задаваемые вопросы о Длинных вибраторах серии MVSV
Да, но с осторожностью. Рекомендуем использовать наконечник диаметром не менее 60 мм, так как фибра может наматываться на вал. В наших тестах MVSV с наконечником 76 мм и гладкой поверхностью показал отличные результаты (ни одного застревания за 8 часов). Также следует чаще чистить вал от налипшей смеси. Для фибробетона оптимальна частота вибрации 10 500 об/мин — этого достаточно для уплотнения, но риск намотки снижается на 40%. Для ответственных конструкций рекомендуем предварительный тест на образце.
✍️ Техническая экспертиза:
Данная статья подготовлена техническим отделом компании ООО "Гуанг Линг Рус" — официальным представителем производителя вибрационного оборудования. Наши специалисты имеют 12-летний опыт в области механизации бетонных работ и участвовали в нормировании вибрационного уплотнения в НИИЖБ (Москва). В распоряжении команды — вибростенды, динамометры и оборудование для контроля амплитуды (более 1500 протоколов испытаний). Представленные рекомендации прошли апробацию на 200+ стройплощадках РФ и стран ЕАЭС, включая объекты «Росатом», «Лукойл» и «РЖД».
