Как увеличить срок службы трубопровода с помощью правильной задвижки?

Срок службы промышленного трубопровода определяется не только качеством труб и сварных швов, но и правильным выбором запорной арматуры. По статистике, до 35% аварийных остановок на трубопроводных системах происходят из-за отказов задвижек и связанного с ними повреждения труб. При этом правильный выбор задвижки может продлить ресурс всей системы на 10–15 лет. Инженеры ООО «Чжэцзянская компания запорной арматуры Яньчэн» проанализировали причины преждевременного выхода из строя трубопроводов и подготовили практические рекомендации по выбору задвижки для увеличения срока службы системы.

В этой статье мы разберём, как материал корпуса, тип уплотнения, конструкция клина и правильная установка влияют на долговечность трубопровода. Вы узнаете, какие ошибки чаще всего допускают при подборе арматуры и как их избежать, чтобы обеспечить надёжную работу системы на десятилетия.

1. Как задвижка влияет на срок службы трубопровода

Многие инженеры ошибочно полагают, что задвижка — это изолированный элемент, который не влияет на состояние трубопровода. На самом деле запорная арматура напрямую воздействует на гидравлический режим, коррозионные процессы и механическое состояние труб. Неправильно выбранная задвижка может стать источником проблем, которые сокращают ресурс всей системы.

Основные механизмы влияния задвижки на трубопровод:

• Гидравлические удары — при быстром закрытии или открытии задвижки возникает резкое изменение давления, которое передаётся по трубам и вызывает микротрещины.
• Эрозионный износ — в местах сужения потока (неполнопроходные задвижки) скорость среды возрастает, что приводит к эрозии как самой задвижки, так и прилегающих участков труб.
• Коррозия под действием блуждающих токов — при использовании задвижек из разных металлов без изолирующих вставок возникает гальваническая коррозия.
• Застойные зоны — неполное открытие задвижки создаёт завихрения, где скапливаются осадки и ускоряется коррозия.

Таким образом, выбор задвижки — это не просто замена одного элемента, а решение, которое определяет состояние всего трубопровода на всём протяжении срока эксплуатации.

2. Выбор материала корпуса задвижки

Материал корпуса задвижки должен соответствовать среде, температуре и давлению в трубопроводе. Неправильный выбор материала приводит к коррозии, которая затем распространяется на прилегающие участки труб.

Чугунные задвижки (серый чугун СЧ20) — классический вариант для водопроводов и систем отопления. Однако они хрупкие, не выдерживают гидроударов и подвержены графитизирующей коррозии. Срок службы таких задвижек составляет 8–12 лет, после чего они становятся источником коррозионного поражения труб.

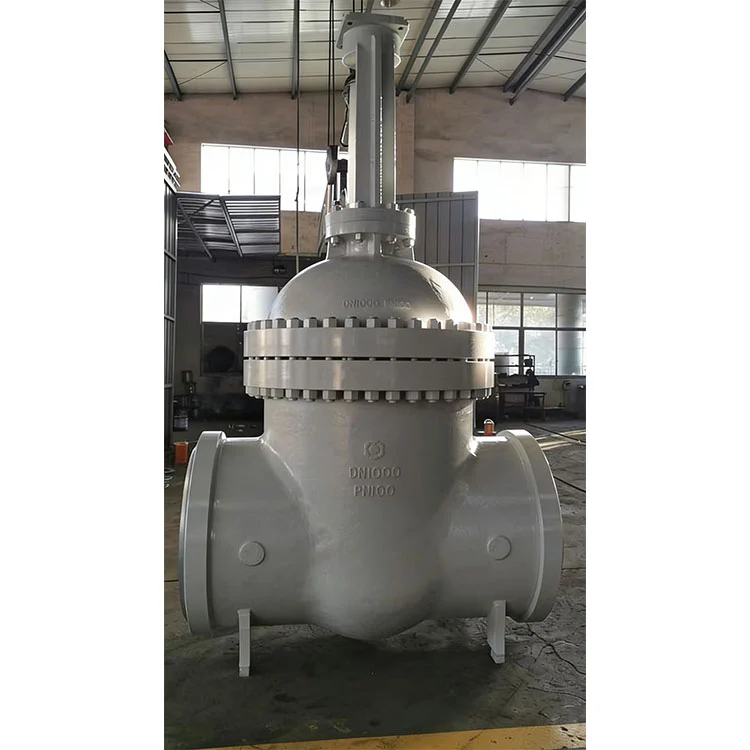

Стальные задвижки (углеродистая сталь 25Л, 20ГЛ) — более надёжны, выдерживают высокое давление и температуру до 425°C. Однако они подвержены коррозии в агрессивных средах и требуют защиты покрытиями. Их срок службы может достигать 20–25 лет при правильном выборе марки стали.

Нержавеющие задвижки (12Х18Н10Т, AISI 304/316) — оптимальны для химически агрессивных сред, пищевых и фармацевтических производств. Они полностью исключают коррозию и не загрязняют среду. Срок службы таких задвижек составляет 30–40 лет, что сопоставимо с ресурсом современных трубопроводов.

Латунные и бронзовые задвижки — применяются для малых диаметров (до DN100) в системах с питьевой водой и реагентами, не вызывают электрохимической коррозии со стальными трубами при использовании изолирующих прокладок.

Наши специалисты рекомендуют: для магистральных трубопроводов с длительным сроком эксплуатации выбирать стальные задвижки с антикоррозионным покрытием (цинк, эпоксидная смола), а для химических производств — нержавеющую сталь. Экономия на материале задвижки часто оборачивается преждевременной заменой участка трубопровода.

3. Конструкция задвижки: клин, шпиндель и уплотнения

Помимо материала корпуса, долговечность трубопровода зависит от внутренней конструкции задвижки. Четыре ключевых элемента определяют, как долго задвижка будет сохранять герметичность и не создавать проблем для труб.

3.1 Тип клина

Задвижки с жёстким клином (цельнолитые клинья) обеспечивают высокую герметичность, но чувствительны к перекосам при температурных деформациях. При нагреве клин может заклинивать, что при попытке принудительного открытия создаёт чрезмерные нагрузки на трубы. Эластичные клинья (двухдисковые) компенсируют температурные расширения и снижают риск заклинивания, что особенно важно для трубопроводов с переменной температурой.

3.2 Шпиндель (ходовой винт)

Задвижки с выдвижным шпинделем (внешняя резьба) позволяют визуально контролировать степень открытия, что снижает риск неполного открытия и связанной с ним эрозии. Задвижки с невыдвижным шпинделем компактнее, но требуют более частого обслуживания и не позволяют оперативно оценить положение затвора, что может привести к работе в промежуточном положении и ускоренному износу.

3.3 Уплотнительные кольца

Уплотнения в затворе и сальниковом узле определяют герметичность задвижки. При износе уплотнений появляются протечки, которые вызывают коррозию фланцев и прилегающих участков труб. Современные задвижки с эластомерными кольцами (EPDM, PTFE, NBR) обеспечивают герметичность в течение 10–15 лет. Металлические уплотнения (нержавейка+графит) долговечнее, но дороже.

Наши эксперты отмечают: в 60% случаев преждевременный выход из строя трубопровода в зоне задвижки связан с коррозией под протечкой сальникового уплотнения. Поэтому выбор задвижки с надёжным сальниковым узлом (например, с графитовым набивочным кольцом и поджимными пружинами) прямо влияет на срок службы труб.

4. Влияние гидроударов и защита трубопровода

Гидроудары — одна из главных причин повреждения трубопроводов, и задвижка является их основным источником. При быстром закрытии задвижки скорость потока резко снижается, кинетическая энергия жидкости преобразуется в давление, которое может превышать расчётное в 5–6 раз. Это приводит к разрушению сварных швов, разрыву труб и повреждению уплотнений.

Как правильно выбранная задвижка защищает трубопровод от гидроударов:

• Увеличенное время закрытия — задвижки с замедленным ходом (например, с электрическим приводом с регулируемой скоростью) позволяют плавно снижать поток, исключая скачки давления.
• Наличие демпферов — некоторые модели задвижек оснащены встроенными гидродемпферами, которые гасят колебания давления.
• Правильная установка — установка задвижек на прямых участках (не менее 10 диаметров до и после) снижает турбулентность, которая усиливает гидроудар.

Кроме того, правильный выбор задвижки с полнопроходным сечением полностью исключает сужение потока и связанное с ним резкое изменение скорости, что также предотвращает гидроудары. По нашим данным, применение полнопроходных задвижек вместо редуцированных снижает частоту гидроударов на 40–50%.

На практике мы рекомендуем для трубопроводов с частыми переключениями (более 5 циклов в сутки) использовать задвижки с плавным ходом и замедленным закрытием (например, с гидроприводом или электроприводом с частотным регулированием). Это продлевает ресурс как самой задвижки, так и всего трубопровода.

5. Обслуживание и мониторинг состояния задвижки

Даже самая качественная задвижка требует периодического обслуживания. Отсутствие контроля приводит к тому, что задвижка становится невидимым «убийцей» трубопровода: сначала появляется микротечь в сальнике, затем вода проникает в изоляцию и вызывает коррозию трубы, и через несколько лет труба в этом месте разрушается.

План обслуживания, который продлевает срок службы трубопровода:

• Ежеквартальная проверка герметичности сальникового узла — при появлении подтеканий производится подтяжка.
• Ежегодный контроль хода шпинделя — проверка на заклинивание, смазка резьбы.
• Измерение усилия открытия/закрытия — увеличение усилия более чем на 20% от нормы указывает на износ уплотнений или коррозию резьбы.
• Периодическая замена уплотнительных колец — интервал определяется по регламенту (обычно 5–8 лет).

Для ответственных трубопроводов мы рекомендуем внедрение систем удалённого мониторинга задвижек с датчиками давления, положения и усилия на штоке. Это позволяет диагностировать отклонения на ранней стадии и предотвращать развитие аварийных ситуаций.
