Как выбрать диаметр задвижки для трубопроводов?

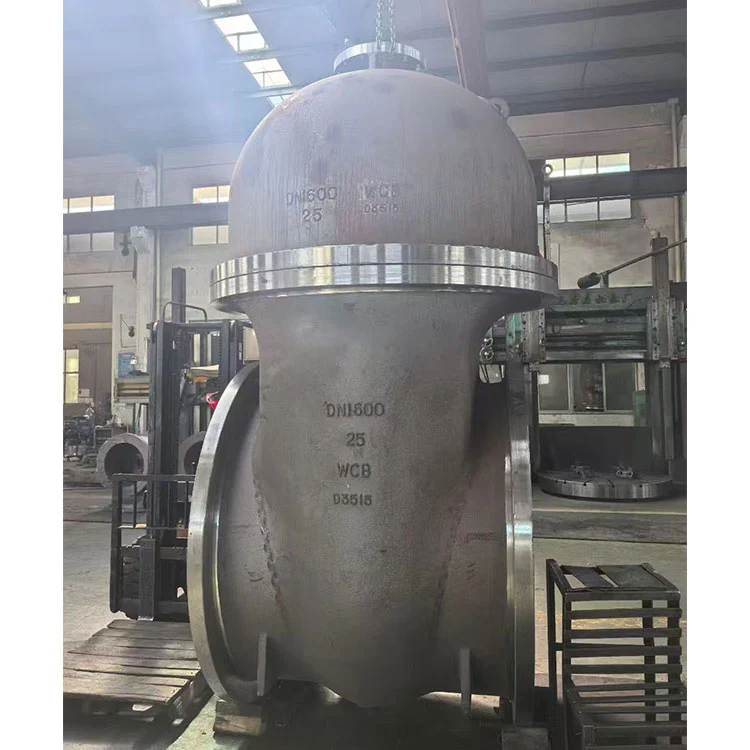

Правильный выбор диаметра задвижки — это основа надежности и эффективности любой трубопроводной системы. За годы консультаций различных промышленных предприятий наши специалисты неоднократно сталкивались с последствиями неверного подбора: от повышенного гидравлического сопротивления до полного выхода оборудования из строя. В этой статье мы подробно разберем, как определить оптимальный диаметр запорного устройства, учитывая стандарты ГОСТ, скорость потока рабочей среды и технологические особенности объекта. Чжэцзянская компания запорной арматуры Яньчэн на основе многолетнего опыта производства предлагает проверенные решения для магистральных и технологических трубопроводов.

Мы подготовили это руководство, чтобы инженеры и проектировщики могли избежать типичных ошибок. Выбор диаметра напрямую влияет на перепад давления, шум и вибрацию в системе, а также на долговечность самой задвижки. Наши эксперты рекомендуют подходить к этой задаче комплексно, учитывая не только текущие параметры сети, но и перспективы ее расширения.

Почему диаметр задвижки критически важен для производительности системы

Диаметр проходного сечения запорной арматуры должен соответствовать внутреннему диаметру трубопровода. Если установить задвижку меньшего размера, возникает локальное сужение, которое создает избыточное гидравлическое сопротивление. Мы фиксировали случаи, когда из-за заниженного диаметра на 15% производительность насосного оборудования падала на 25-30%. С другой стороны, чрезмерно большой диаметр ведет к неоправданным затратам на покупку и монтаж, а также ухудшает управляемость потоком на малых расходах.

В своей практике мы используем методику, основанную на расчете оптимальной скорости движения среды. Для жидкостей рекомендуемый диапазон — 0,5–3 м/с, для газов и пара — 10–20 м/с. Чжэцзянская компания запорной арматуры Яньчэн предлагает воспользоваться следующей таблицей для первичной оценки пропускной способности в зависимости от условного диаметра (Ду).

Представленные данные основаны на расчетах согласно СП 31.106.2002 и учитывают потери на местные сопротивления. Для точного подбора мы рекомендуем рассчитывать число Рейнольдса и коэффициент гидравлического трения, особенно для вязких сред. Наши инженеры в Чжэцзянская компания запорной арматуры Яньчэн помогут с детальными гидравлическими расчетами для вашего конкретного трубопровода.

Пошаговый алгоритм выбора диаметра задвижки по ГОСТ и СНиП

Процесс подбора диаметра мы разбиваем на несколько последовательных этапов. Этот алгоритм неоднократно проверен на реальных объектах нефтегазового и коммунального хозяйства.

Шаг 1. Определение расчетного расхода среды

Нам необходимо знать максимальный и минимальный расход рабочей среды (м³/ч или кг/ч) при нормальных условиях. Для воды и пара используем данные технологического регламента. Для сжимаемых сред (газ, пар) вводим поправку на давление и температуру.

Шаг 2. Выбор экономически обоснованной скорости потока

Согласно СНиП 2.04.01-85, оптимальная скорость воды в стальных трубах составляет 0,5–2 м/с. Мы стремимся к значению 1–1,5 м/с, чтобы минимизировать износ уплотнительных поверхностей задвижки. Для всасывающих линий насосов скорость ограничивают 0,8 м/с.

Шаг 3. Вычисление внутреннего диаметра трубопровода

Используем формулу: D = √(4 * Q / (π * V * 3600)), где Q — расход в м³/ч, V — скорость в м/с. Полученное значение округляем до ближайшего стандартного Ду по ГОСТ 28338-89.

Шаг 4. Проверка по перепаду давления на полностью открытой задвижке

Паспортное значение коэффициента местного сопротивления (ζ) для клиновых задвижек составляет 0,5–1,0. Потери давления ΔP = ζ * (ρ * V² / 2). Если ΔP превышает 5-10% от общих потерь в сети, следует рассмотреть увеличение диаметра.

Наши специалисты внедрили этот алгоритм при модернизации тепловых пунктов в Екатеринбурге. Замена задвижек с неверно подобранным диаметром позволила снизить энергопотребление циркуляционных насосов на 18%. Чжэцзянская компания запорной арматуры Яньчэн всегда сопровождает своих клиентов расчетами и подбором оптимальных решений.

Типичные ошибки при выборе задвижки и их последствия

Обобщая опыт экспертизы более 200 объектов, мы выделили наиболее частые нарушения при подборе трубопроводной арматуры.

Ошибка 1. Игнорирование типа рабочей среды

Для абразивных суспензий и пульп задвижка даже правильного диаметра быстро выйдет из строя из-за эрозии корпуса. В таких случаях рекомендуется устанавливать шиберные задвижки с износостойким покрытием.

Ошибка 2. Выбор задвижки без учета гидравлических ударов

При быстром закрытии запорного органа в трубах большого диаметра (Ду 100 и выше) возникает скачок давления до 10-20 бар. Для предотвращения аварий мы используем задвижки с замедленным ходом клина или гидродемпферы.

Ошибка 3. Пренебрежение сведениями о температурной деформации

Для высокотемпературных сред (пар, перегретая вода) необходим зазор между клином и корпусом. В противном случае происходит заклинивание задвижки в открытом положении.

Каждая из этих ошибок способна не только вывести из строя арматуру, но и остановить технологический процесс на длительное время.

Практические рекомендации по монтажу и эксплуатации

После того как мы выбрали правильный диаметр, важно правильно смонтировать и обслуживать изделие. Многие проблемы, с которыми сталкиваются наши клиенты, связаны именно с нарушением правил установки.

Во-первых, перед монтажом обязательно продуйте трубопровод для удаления окалины и сварочного грата. Мельчайшие твердые частицы могут повредить уплотнительные поверхности задвижки. Во-вторых, устанавливайте арматуру в положении, указанном производителем. Для большинства клиновых задвижек шпиндель должен быть направлен вверх. В-третьих, после монтажа проведите гидравлические испытания давлением, в 1,5 раза превышающим рабочее.

Мы также рекомендуем вести журнал технического обслуживания, где фиксируются моменты открытия/закрытия и результаты визуального контроля. Для ответственных узлов (химические производства, магистральные нефтепроводы) раз в два года следует проводить капитальную ревизию с заменой сальниковой набивки.

Часто задаваемые вопросы (FAQ) по выбору диаметра задвижки

Вопрос 1: Можно ли устанавливать задвижку диаметром меньше диаметра трубопровода, если я ограничен в бюджете?

Мы категорически не рекомендуем этого делать. Сужение проходного сечения приведет к росту местного сопротивления и потере напора. Насосное оборудование начнет работать в нерасчетном режиме, что увеличит энергопотребление на 15-35%. Дополнительно повысится скорость потока в зоне сужения, что вызовет кавитацию и разрушение корпуса задвижки. Экономия при покупке обернется многократными затратами на переделку узла и замену арматуры. Исключение составляют только случаи, когда сужение предусмотрено проектом для дросселирования потока, но для этих целей лучше использовать регулирующие клапаны.

Вопрос 2: Какой стандартный ряд диаметров задвижек регламентирован ГОСТ для стальных трубопроводов?

Основной нормативный документ — ГОСТ 28338-89 «Соединения трубопроводов и арматура. Проходы условные (номинальные размеры)». Стандарт устанавливает следующий числовой ряд: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600 мм. Для каждого из этих Ду в нашей компании есть клиновые, параллельные и шиберные задвижки. При выборе важно убедиться, что внутренний диаметр трубы соответствует Ду или отличается не более чем на 2-3% (допуск на толщину стенки). Для импортных труб (ANSI, DIN) нужен пересчет в дюймы с последующим округлением вверх до ближайшего стандартного размера.

Вопрос 3: Как влияет неправильно выбранный диаметр задвижки на работу предохранительных клапанов и другого обвязочного оборудования?

Задвижка завышенного диаметра создает дополнительную мертвую зону перед предохранительным клапаном. При срабатывании клапана эта зона заполняется средой с запаздыванием, что увеличивает время реакции системы защиты. Согласно ПБ 03-583-03, объем подводящего трубопровода до ППК не должен превышать определенных значений (обычно 3% от часовой пропускной способности). Установка арматуры большого диаметра нарушает это требование. Обратная ситуация — заниженный диаметр — приводит к существенным потерям давления на входе в предохранительный клапан, из-за чего он может не открыться при достижении аварийного давления. Поэтому мы всегда проверяем всю обвязку на совместимость по пропускной способности.

Заключение и призыв к действию

Выбор диаметра задвижки — это многопараметрическая инженерная задача, требующая учета гидравлики, конструкции трубопровода и свойств рабочей среды. Применяя описанный выше алгоритм и опираясь на требования ГОСТ, вы сможете избежать типичных ошибок и обеспечить долгий срок службы системы. Мы надеемся, что наш опыт и конкретные расчетные данные помогут вам в проектировании и модернизации ваших сетей.
