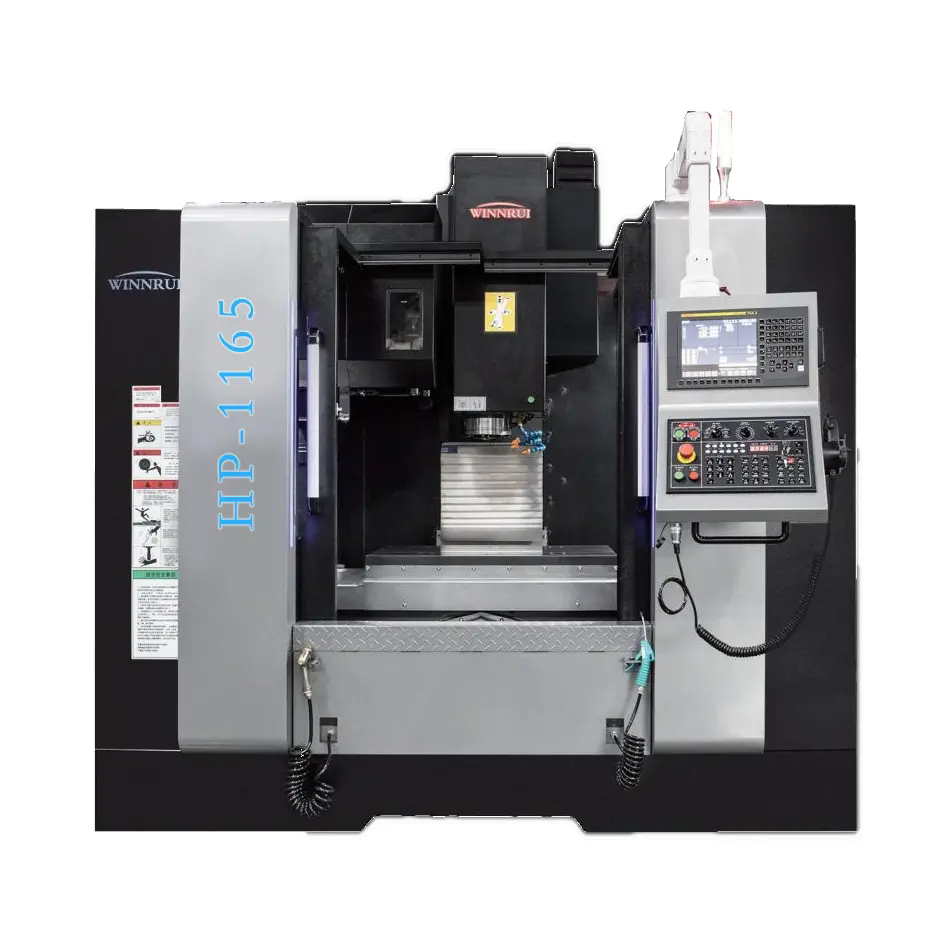

Как сравнить модели вертикальных обрабатывающих центров?

Выбор вертикального обрабатывающего центра (ВОЦ) — это одно из самых ответственных решений для любого машиностроительного предприятия. Ошибка на этапе сравнения и выбора модели вертикального обрабатывающего центра может привести к снижению производительности, дополнительным затратам на обслуживание и нестабильности качества обработки. По данным отраслевых исследований, до 40% предприятий меняют выбранное оборудование в течение первых двух лет эксплуатации из-за несоответствия реальным потребностям. Инженеры ООО «Тяньцзинь ХОРИ Тек» проанализировали опыт подбора оборудования и подготовили методику сравнения моделей вертикальных обрабатывающих центров.

В этой статье мы рассмотрим ключевые параметры сравнения вертикального обрабатывающего центра: жёсткость станка и конструкция, характеристики шпинделя, система ЧПУ и программное обеспечение, точность позиционирования и повторяемость, производительность и автоматизация, а также эксплуатационные расходы и сервисная поддержка. Правильный выбор вертикального обрабатывающего центра позволяет значительно повысить эффективность производства.

1. Конструкция и жёсткость вертикального обрабатывающего центра

Конструкция вертикального обрабатывающего центра определяет его способность выдерживать нагрузки при обработке и сохранять точность в течение длительного времени. При сравнении моделей вертикальных обрабатывающих центров обращайте внимание на следующие элементы:

• Материал станины — чугунное литье обеспечивает высокую вибростойкость и термостабильность вертикального обрабатывающего центра. Сварные конструкции менее предпочтительны из-за меньшей демпфирующей способности.
• Направляющие — роликовые направляющие обеспечивают высокую точность и долговечность вертикального обрабатывающего центра, в то время как направляющие скольжения дают лучшее демпфирование, но требуют более тщательного ухода.
• Конструкция колонны — консольная или портальная. Портальная конструкция обеспечивает большую жёсткость вертикального обрабатывающего центра, что особенно важно при обработке крупных деталей.

В реальных условиях жёсткость вертикального обрабатывающего центра напрямую влияет на качество поверхности и стойкость инструмента. Вертикальный обрабатывающий центр с недостаточной жёсткостью будет давать вибрации при обработке, что снижает скорость резания и ускоряет износ инструмента.

При сравнении моделей вертикальных обрабатывающих центров важно обратить внимание на вес станка — как правило, более тяжёлые вертикальные обрабатывающие центры с чугунной станиной имеют лучшие демпфирующие свойства. Также обратите внимание на количество и диаметр направляющих: чем больше направляющих и чем они большего диаметра, тем выше жёсткость вертикального обрабатывающего центра.

2. Характеристики шпинделя вертикального обрабатывающего центра

Шпиндельный узел — это сердце вертикального обрабатывающего центра. Его характеристики определяют, какие материалы можно обрабатывать и с какой производительностью. При сравнении моделей вертикальных обрабатывающих центров следует учитывать:

Мощность и крутящий момент. Для обработки стали и нержавейки на вертикальном обрабатывающем центре необходима мощность не менее 15–20 кВт. Для алюминия достаточно 10–15 кВт, но важнее высокие обороты (10 000–15 000 об/мин), которые обеспечивает качественный вертикальный обрабатывающий центр.

Диапазон частот вращения. Станки с ременным приводом имеют ограниченный диапазон, но более дёшевы. Вертикальный обрабатывающий центр с интегрированным шпинделем (motor spindle) обеспечивает более высокие обороты и точность, но дороже.

Охлаждение шпинделя. Наличие жидкостного охлаждения шпинделя значительно увеличивает его ресурс и стабильность при длительной работе на вертикальном обрабатывающем центре.

Система смены инструмента. Быстрое автоматическое устройство смены инструмента с временем смены 2–4 секунды является важным фактором для серийного производства на вертикальном обрабатывающем центре. Обратите внимание на ёмкость магазина инструментов: для обработки сложных деталей на вертикальном обрабатывающем центре требуется не менее 24 инструментов.

В некоторых моделях вертикальных обрабатывающих центров также есть опция шпинделя с регулируемым натягом, что расширяет возможности обработки на вертикальном обрабатывающем центре.

3. Система ЧПУ и программное обеспечение

Система числового программного управления (ЧПУ) — это интерфейс между оператором и вертикальным обрабатывающим центром. От её функциональности и удобства зависит производительность и точность работы вертикального обрабатывающего центра. При сравнении моделей вертикальных обрабатывающих центров обратите внимание на:

Производителя ЧПУ. Наиболее распространены системы Siemens, Fanuc, Mitsubishi и Heidenhain. Каждая из них имеет свои особенности: Siemens и Fanuc — лидеры по функциональности и поддержке в России, Heidenhain — отличные системы для сложной обработки на вертикальном обрабатывающем центре.

Функциональные возможности. Поддержка 4-й и 5-й оси, возможность работы с CAD/CAM-системами, наличие циклов для сверления, фрезерования, контурной обработки, а также функции высокоскоростной обработки (HSC) для вертикального обрабатывающего центра.

Эргономика. Удобство ввода данных, наличие сенсорного экрана, интуитивно понятный интерфейс снижают время на подготовку и переналадку вертикального обрабатывающего центра.

Мы в ООО «Тяньцзинь ХОРИ Тек» рекомендуем для предприятий с широкой номенклатурой деталей системы Siemens с их мощным языком программирования SINUMERIK и возможностью удалённого доступа к вертикальному обрабатывающему центру.

4. Точность позиционирования и повторяемость вертикального обрабатывающего центра

Это один из ключевых параметров, особенно для прецизионных деталей. При сравнении моделей вертикальных обрабатывающих центров обращайте внимание на паспортные значения точности:

• Точность позиционирования — типичные значения для современных вертикальных обрабатывающих центров составляют 0,005–0,010 мм.
• Повторяемость — обычно 0,003–0,006 мм. Этот параметр показывает, насколько стабильно вертикальный обрабатывающий центр возвращается в ту же точку при многократных перемещениях.
• Разрешение системы ЧПУ — чем выше разрешение (например, 0,0001 мм против 0,001 мм), тем более точные детали можно обрабатывать на вертикальном обрабатывающем центре.

Важно учитывать, что точность в паспорте — это значения для идеальных условий. В реальной эксплуатации точность вертикального обрабатывающего центра зависит от состояния станка, инструмента, жесткости заготовки. Поэтому при сравнении вертикальных обрабатывающих центров стоит обращать внимание также на наличие систем активной компенсации тепловых деформаций и датчиков для контроля износа инструмента.

5. Производительность и автоматизация вертикального обрабатывающего центра

При выборе вертикального обрабатывающего центра важно оценить его производительность не только по паспортным данным, но и по таким параметрам, как:

Время смены инструмента. При обработке сложных деталей время смены инструмента может составлять до 10% от общего цикла на вертикальном обрабатывающем центре. Чем быстрее происходит смена, тем выше общая производительность вертикального обрабатывающего центра.

Система подачи СОЖ. Наличие высоконапорной системы охлаждения (до 70–100 бар) позволяет эффективнее обрабатывать глубокие полости и уменьшать износ инструмента на вертикальном обрабатывающем центре.

Системы автоматической загрузки. Интеграция с роботизированными системами загрузки позволяет перейти к безлюдному производству и повысить общую производительность вертикального обрабатывающего центра на 30–50%.

Рассмотрим сравнительную таблицу характеристик трёх типичных классов вертикальных обрабатывающих центров:

Как видно из таблицы, выбор вертикального обрабатывающего центра должен основываться на конкретных производственных задачах. Для простых операций достаточно вертикального обрабатывающего центра эконом-класса, а для прецизионной обработки потребуется вертикальный обрабатывающий центр премиум-сегмента.
