Как выбрать подходящий фланцевый резиновый рукав для транспортировки шлама?

Транспортировка шлама — одна из самых сложных задач в горнодобывающей, металлургической и строительной отраслях. Абразивные частицы, высокое давление и агрессивные среды предъявляют особые требования к трубопроводной оснастке. Именно поэтому фланцевый резиновый рукав большого диаметра является ключевым элементом шламовых систем. По данным отраслевых исследований, до 40% простоев на обогатительных фабриках связано с выходом из строя рукавов и трубопроводов из-за абразивного износа. Инженеры Hengshui Dongda Rubber & Plastic Products Co., Ltd. проанализировали ключевые критерии выбора фланцевого резинового рукава большого диаметра и подготовили рекомендации по его правильному монтажу.

В этой статье мы рассмотрим основные параметры, которые необходимо учитывать при выборе фланцевого резинового рукава большого диаметра, а также уделим значительное внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке могут свести на нет все преимущества качественного рукава.

1. Что такое фланцевый резиновый рукав большого диаметра

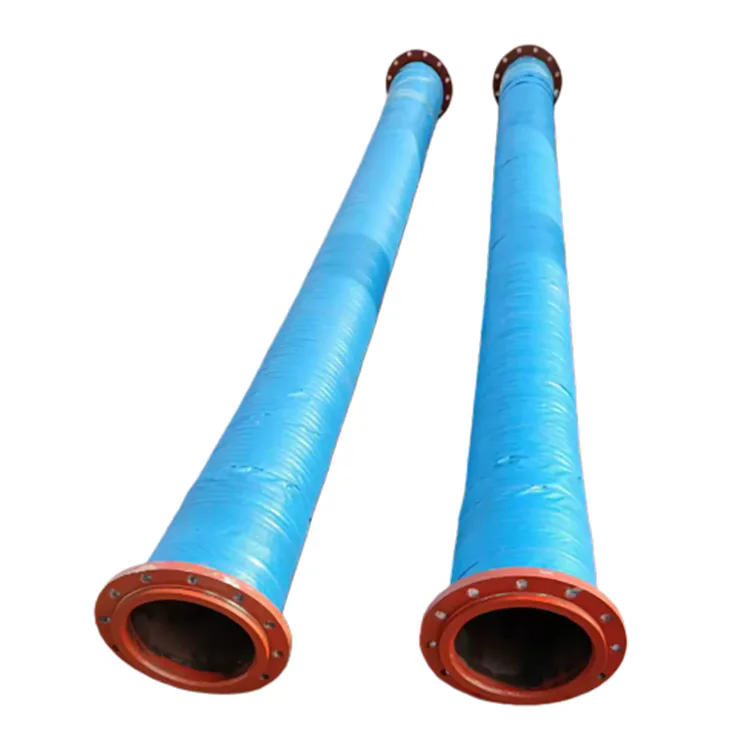

Фланцевый резиновый рукав большого диаметра — это гибкий трубопроводный элемент, предназначенный для транспортировки абразивных, вязких и агрессивных сред. Конструктивно он представляет собой многослойную резиновую оболочку с металлическими фланцами на концах, что обеспечивает быстрый и надёжный монтаж в существующие трубопроводные системы.

Основные элементы конструкции:

• Внутренний слой — резиновая смесь, устойчивая к абразивному износу.
• Армирующий каркас — текстильные или металлические слои для повышения прочности.
• Наружный слой — защитная резина, устойчивая к атмосферным воздействиям.
• Фланцы — стальные или алюминиевые, для присоединения к трубопроводу.

Фланцевый резиновый рукав большого диаметра выпускается в широком диапазоне диаметров — от DN100 до DN1000 и более, что позволяет использовать его в самых разных системах.

2. Ключевые критерии выбора фланцевого резинового рукава большого диаметра

При выборе фланцевого резинового рукава большого диаметра для транспортировки шлама необходимо учитывать несколько ключевых факторов.

2.1 Тип резиновой смеси

Резиновая смесь определяет стойкость рукава к абразиву, температуре и химическим средам. Для транспортировки шлама используются следующие типы резин:

• Натуральный каучук (NR) — высокая эластичность и абразивостойкость.
• Бутадиен-нитрильный каучук (NBR) — устойчивость к маслам и нефтепродуктам.
• Хлоропреновый каучук (CR) — стойкость к атмосферным воздействиям и огню.
• Этилен-пропиленовый каучук (EPDM) — устойчивость к горячей воде и пару.

2.2 Рабочее давление

Фланцевый резиновый рукав большого диаметра должен выдерживать рабочее давление системы с запасом. Для шламовых систем типичное давление составляет 1,0–2,5 МПа, однако возможны пиковые нагрузки до 4,0 МПа. Рекомендуется выбирать рукав с запасом по давлению не менее 25%.

2.3 Температурный диапазон

Температура транспортируемой среды влияет на выбор резиновой смеси. Стандартные рукава работают при температуре до +80°C, специальные исполнения — до +120°C. При низких температурах (ниже -30°C) требуется морозостойкая резина.

2.4 Абразивостойкость

Шлам содержит твёрдые частицы, которые интенсивно изнашивают внутреннюю поверхность рукава. Для повышения абразивостойкости применяются специальные резиновые смеси с высоким содержанием углерода или керамическими вставками. Ресурс рукава с повышенной абразивостойкостью может быть в 2–3 раза выше стандартного.

2.5 Диаметр и длина

Диаметр рукава должен соответствовать расходу шлама и допустимой скорости потока. Длина определяется компоновкой трубопровода. Фланцевый резиновый рукав большого диаметра может поставляться длиной от 0,5 до 10 метров.

3. Ошибки при выборе и монтаже фланцевого резинового рукава большого диаметра

Неправильный выбор или установка фланцевого резинового рукава большого диаметра могут привести к серьёзным последствиям.

• Недостаточная абразивостойкость — быстрый износ и прорыв рукава.
• Несоответствие рабочему давлению — разрыв при пиковых нагрузках.
• Неправильный температурный режим — потеря эластичности и растрескивание.
• Неверный монтаж — перекосы, натяжение, повреждение фланцев.

4. Правильный монтаж фланцевого резинового рукава большого диаметра

Около 40% нашего материала посвящено правильному монтажу фланцевого резинового рукава большого диаметра, так как от этого напрямую зависит его долговечность и надёжность.

Основные этапы монтажа фланцевого резинового рукава большого диаметра:

1. Проверка рукава перед установкой — осмотр на наличие повреждений, проверка маркировки и соответствия параметрам.
2. Подготовка фланцев трубопровода — очистка поверхностей, проверка соосности и параллельности.
3. Установка прокладок — использование прокладок, соответствующих среде и давлению.
4. Совмещение фланцев — без натяжения и перекосов, с использованием монтажных оправок.
5. Затяжка болтов — крест-накрест, в несколько проходов, с контролем момента затяжки.
6. Проверка после монтажа — визуальный осмотр и испытание под давлением.

Типичные ошибки при монтаже фланцевого резинового рукава большого диаметра:

• Натяжение рукава при монтаже — приводит к преждевременному износу.
• Перекос фланцев — неравномерная затяжка и протечки.
• Использование неподходящих прокладок — потеря герметичности.
• Отсутствие компенсации теплового расширения — деформация рукава.

Наши специалисты Hengshui Dongda Rubber & Plastic Products Co., Ltd. рекомендуют при монтаже фланцевого резинового рукава большого диаметра обеспечивать свободную посадку без натяжения и использовать динамометрический ключ для контроля затяжки.

5. Техническое обслуживание фланцевого резинового рукава большого диаметра

Для обеспечения длительного срока службы фланцевого резинового рукава большого диаметра необходимо регулярное обслуживание:

• Визуальный осмотр — ежемесячно на предмет трещин, расслоений, износа.
• Проверка затяжки болтов — ежеквартально.
• Контроль износа внутреннего слоя — при плановых остановках.
• Замена рукава — при достижении предельного износа.
