Как выбрать шаг контактов Подключаемая клеммная колодка для PCB приложений?
2026-09-22
Подключаемая клеммная колодка является одним из ключевых элементов при проектировании печатных плат (PCB). От правильного выбора шага контактов зависит не только удобство монтажа, но и электрическая надёжность, плотность компоновки и устойчивость к вибрации. По данным отраслевых исследований, до 25% отказов электронных модулей связано с неправильным выбором или некачественным монтажом подключаемых клеммных колодок. Инженеры Нинбо Санань Электронные Технологии Лтд проанализировали основные критерии выбора шага контактов и подготовили рекомендации по правильному монтажу.
В этой статье мы рассмотрим стандартные шаги контактов подключаемых клеммных колодок, их применение в различных PCB-приложениях, а также уделим значительное внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке могут привести к плохому контакту, перегреву и выходу из строя платы.

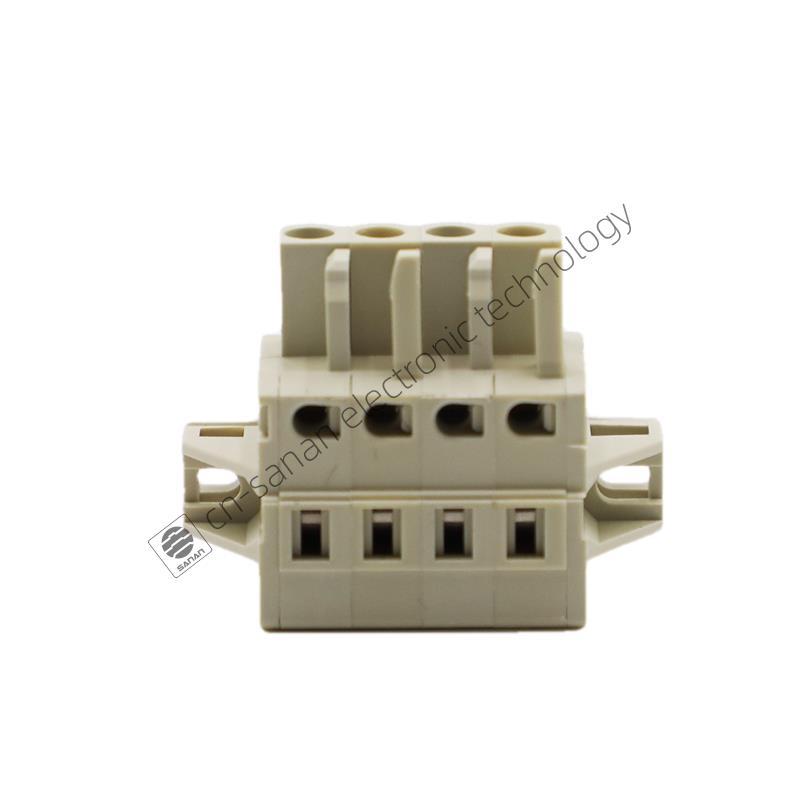

1. Что такое подключаемая клеммная колодка и шаг контактов
Подключаемая клеммная колодка — это электротехническое изделие, предназначенное для быстрого соединения и разъединения проводов с печатной платой. Она состоит из корпуса, контактных элементов и механизма фиксации провода (винтового или пружинного).
Шаг контактов — это расстояние между центрами соседних контактных выводов. Этот параметр измеряется в миллиметрах и является определяющим при выборе подключаемой клеммной колодки для конкретного PCB-приложения.
Основные стандартные шаги контактов:
- 2,5 мм — для малогабаритных устройств с низким напряжением.
- 3,5 мм — наиболее распространённый шаг для промышленной электроники.
- 3,81 мм — стандарт для разъёмов с шагом 0,15 дюйма.
- 5,08 мм — для силовых цепей и высоковольтных применений.
- 7,5 мм и более — для мощных силовых соединений.
2. Критерии выбора шага контактов подключаемой клеммной колодки
При выборе шага контактов подключаемой клеммной колодки необходимо учитывать несколько факторов.
2.1 Токовая нагрузка
Чем больше ток, тем больше должен быть шаг контактов для обеспечения достаточного сечения проводника и отвода тепла. Для токов до 5 А достаточно шага 2,5–3,5 мм, для токов 10–15 А — 5,08 мм, для токов свыше 20 А — 7,5 мм и более.
2.2 Напряжение
Для высоковольтных применений (свыше 250 В) требуется увеличенный шаг контактов для обеспечения необходимых изоляционных расстояний. Стандартные значения: 3,5 мм для 250 В, 5,08 мм для 400 В, 7,5 мм для 630 В.
2.3 Плотность компоновки
Для малогабаритных устройств, где важна экономия места на плате, выбирают минимальный шаг контактов (2,5–3,5 мм). Для силовых модулей и промышленных контроллеров, где габариты не критичны, применяют шаг 5,08 мм и более.
2.4 Условия эксплуатации
В условиях вибрации и повышенной влажности рекомендуется использовать подключаемые клеммные колодки с увеличенным шагом и усиленной конструкцией. Для стационарных устройств в отапливаемых помещениях подойдут стандартные модели.
| Шаг контактов | Макс. ток, А | Макс. напряжение, В | Типовое применение |
| 2,5 мм | 4 | 160 | Малогабаритные устройства, датчики |
| 3,5 мм | 8 | 250 | Промышленная электроника, контроллеры |
| 3,81 мм | 10 | 300 | Приборы, измерительное оборудование |
| 5,08 мм | 15 | 400 | Силовые цепи, блоки питания |
| 7,5 мм | 24 | 630 | Промышленные силовые модули |
3. Ошибки при выборе и установке подключаемой клеммной колодки
Неправильный выбор шага контактов или ошибки при монтаже подключаемой клеммной колодки могут привести к серьёзным последствиям:
- Перегрев контактов — из-за недостаточного сечения или плохого контакта.
- Электрический пробой — при недостаточном изоляционном расстоянии.
- Механическое повреждение платы — при несоответствии посадочных размеров.
- Ненадёжное соединение — при неправильной пайке или установке.
4. Правильный монтаж подключаемой клеммной колодки на PCB
Около 40% нашего материала посвящено правильному монтажу подключаемой клеммной колодки на печатной плате, так как от этого напрямую зависит надёжность соединения.
Основные этапы монтажа:
- Проверка посадочного места — соответствие отверстий шагу контактов подключаемой клеммной колодки.
- Подготовка платы — очистка контактных площадок, проверка паяльной маски.
- Установка колодки — аккуратное позиционирование без перекосов.
- Пайка — с использованием паяльной станции, температура 300–350°C, время контакта не более 3 секунд на вывод.
- Проверка соединения — визуальный осмотр, при необходимости — тестирование переходного сопротивления.
Типичные ошибки при монтаже подключаемой клеммной колодки:
- Перегрев при пайке — деформация корпуса, повреждение изоляции.
- Недостаточная пайка — холодные паяные соединения, плохой контакт.
- Перекос при установке — механическое напряжение выводов.
- Использование несоответствующего шага — повреждение платы и колодки.
Наши специалисты Нинбо Санань Электронные Технологии Лтд рекомендуют использовать паяльные пасты и флюсы, соответствующие стандартам ГОСТ 21931-76 и ТР ТС 004/2011.
5. Техническое обслуживание подключаемой клеммной колодки
Для обеспечения длительного срока службы подключаемой клеммной колодки необходимо выполнять регулярное обслуживание:
- Проверка затяжки винтовых соединений — при использовании винтовых моделей.
- Осмотр на наличие окисления и загрязнений — особенно во влажных условиях.
- Контроль нагрева контактов — с помощью тепловизора.
- Замена повреждённых колодок — при появлении трещин или оплавлений.
Часто задаваемые вопросы о подключаемых клеммных колодках для PCB
Для промышленного контроллера оптимальным является шаг контактов 3,5 мм или 3,81 мм. Эти значения обеспечивают достаточное изоляционное расстояние для напряжений до 250–300 В и позволяют коммутировать токи до 8–10 А. Такой шаг широко распространён, что упрощает поиск совместимых подключаемых клеммных колодок и аксессуаров. При выборе учитывайте также тип фиксации провода: винтовые модели надёжнее в условиях вибрации, пружинные — быстрее в монтаже.
Для правильной пайки подключаемой клеммной колодки на плату используйте паяльную станцию с температурой 300–350°C. Время контакта жала с выводом не должно превышать 3 секунд, чтобы не перегреть корпус и не повредить изоляцию. Рекомендуется использовать флюс и припой с канифолью. После пайки проверьте качество соединений визуально — они должны быть блестящими и гладкими. При пайке многоконтактных подключаемых клеммных колодок начинайте с крайних выводов, чтобы избежать смещения.
Винтовые подключаемые клеммные колодки используют зажим проводника винтом, обеспечивая высокую надёжность и устойчивость к вибрации. Они требуют больше времени на монтаж и периодической проверки затяжки. Пружинные модели фиксируют провод с помощью пружинного механизма, что позволяет выполнять монтаж без инструментов и быстрее. Однако пружинные подключаемые клеммные колодки менее устойчивы к вибрации и могут ослабевать со временем. Выбор зависит от условий эксплуатации и требований к обслуживанию.
Качество пайки подключаемой клеммной колодки проверяется визуально: паяные соединения должны быть блестящими, гладкими, без трещин и наплывов. Можно также измерить переходное сопротивление между выводом колодки и контактной площадкой платы — оно не должно превышать 0,01 Ом. В ответственных применениях проводится тест на вибрацию и термоциклирование. Нинбо Санань Электронные Технологии Лтд рекомендует проводить выборочный контроль пайки для каждой партии изделий.
Да, но с ограничениями. Подключаемая клеммная колодка рассчитана на определённый диапазон сечений проводов, указанный в спецификации. При использовании проводов разного сечения необходимо убедиться, что они надёжно фиксируются. Для многожильных проводов рекомендуется применять наконечники. Если требуется подключение проводов с существенно разным сечением, лучше использовать отдельные подключаемые клеммные колодки. Всегда проверяйте соответствие сечения провода и номинала колодки.
