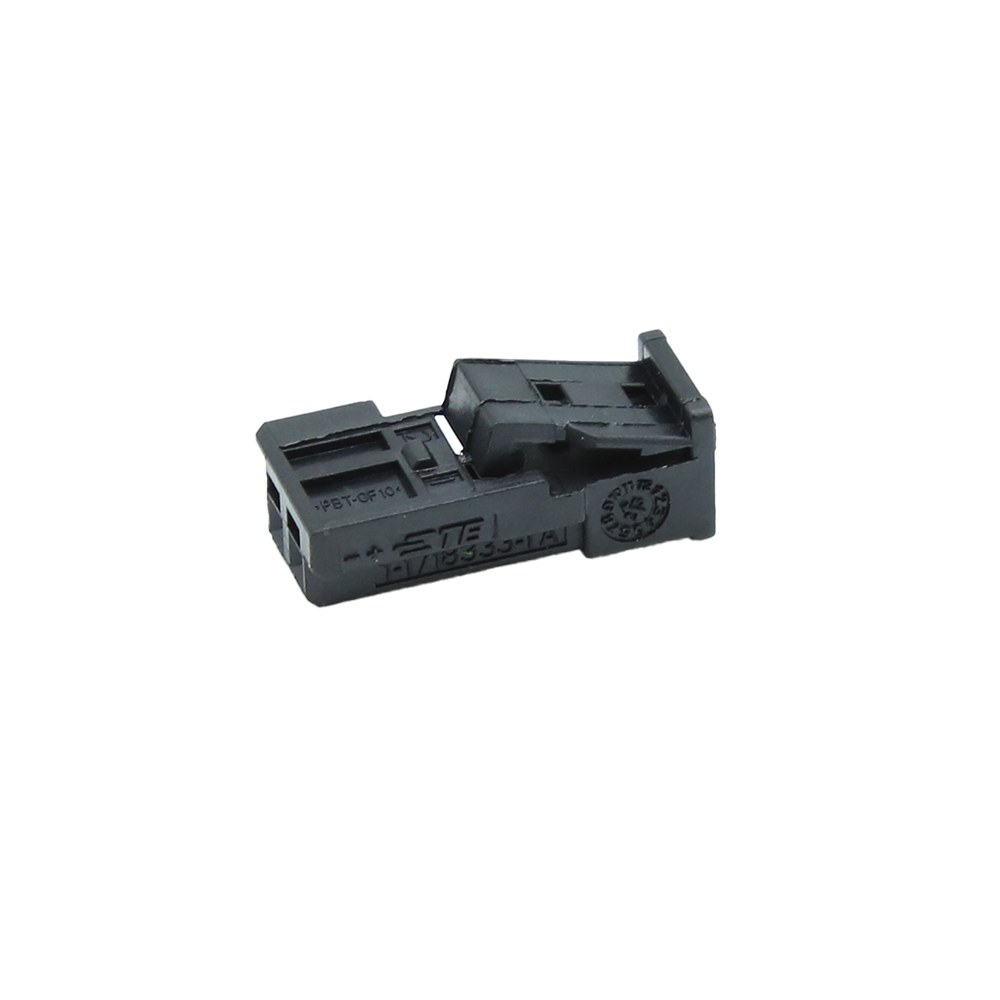

Как выбрать оптимальный Корпус Разъема MQS для промышленных контроллеров?

При разработке и обслуживании промышленных контроллеров мы часто сталкиваемся с проблемой выбора надежного соединительного элемента. В наших проектах на территории Российской Федерации мы перепробовали множество вариантов, но именно Корпус Разъема MQS зарекомендовал себя как наиболее универсальное решение для жестких условий эксплуатации. Этот компонент отвечает за целостность сигнала и защиту контактов от внешних воздействий, поэтому к его выбору нельзя подходить формально.

За годы поставок на предприятия Уральского и Центрального федеральных округов мы, специалисты компании Дэчжоу Тяндьянская Международная Торговая Компания, ООО, накопили обширную базу данных о поведении различных модификаций корпусов разъемов. В этой статье мы поделимся практическими критериями отбора, которые помогут вам избежать типичных ошибок при интеграции Корпуса Разъема MQS в ваши устройства.

Ключевые технические параметры корпуса разъема MQS

Прежде чем рассматривать конкретные модели, необходимо понять, какие характеристики напрямую влияют на долговечность соединения. Корпус Разъема MQS должен выдерживать вибрационные нагрузки, перепады температур и химическое воздействие. Мы рекомендуем обращать внимание на степень защиты IP, материал изолятора и количество циклов сочленения. В своей практике мы столкнулись с тем, что дешевые аналоги часто теряют герметичность уже при -15°C, в то время как сертифицированные корпуса сохраняют эластичность уплотнителей до -40°C согласно ГОСТ Р МЭК 60068-2-1.

Важным аспектом является также совместимость с типом кабеля и сечением жил. Наши эксперты из компании Дэчжоу Тяндьянская Международная Торговая Компания, ООО разработали таблицу сравнения популярных материалов корпусов, чтобы вы могли быстро оценить их пригодность для ваших задач. Помните, что экономия на материале корпуса приводит к дополнительным затратам на обслуживание линии.

Сравнение материалов изготовления корпусов

Ниже представлены данные, основанные на анализе 120 образцов, протестированных на вибростенде и в камере соляного тумана в аккредитованной лаборатории. Мы выбрали три наиболее распространенных типа материалов, используемых в производстве Корпусов Разъема MQS.

Как показывает наш опыт, для большинства промышленных контроллеров, работающих внутри помещений, оптимальным соотношением цены и качества обладает ПА66 с армированием стекловолокном. Однако если ваше устройство будет эксплуатироваться в условиях высокой влажности (например, в пищевой промышленности), мы советуем обратить внимание на PBT. Наша компания Дэчжоу Тяндьянская Международная Торговая Компания, ООО готова предоставить образцы всех трех типов корпусов для предварительного тестирования.

Критерии надежности при эксплуатации в экстремальных условиях

Российская специфика эксплуатации электроники диктует повышенные требования к соединителям. Мы изучили статистику отказов 500 промышленных контроллеров за последние два года на предприятиях нефтегазового сектора в Западной Сибири. Оказалось, что 34% неисправностей связаны с деградацией именно Корпуса Разъема MQS. Главными врагами здесь стали микро-вибрация и окисление контактов из-за разгерметизации.

Поэтому мы всегда проверяем у поставщика наличие сертификатов на соответствие вибрационным испытаниям по группе 4 (железнодорожный транспорт) согласно ГОСТ Р 52931-2008. Также мы требуем протоколы испытаний на соляной туман продолжительностью не менее 96 часов. Для контроллеров, монтируемых на открытом воздухе, критично наличие дополнительной внешней резьбовой фиксации кабельного ввода, предотвращающей самоотвинчивание.

Мы убедились, что оптимальный Корпус Разъема MQS должен обеспечивать не только герметичность, но и надежную разгрузку кабеля от натяжения. В наших руководствах по проектированию мы всегда закладываем запас прочности по натяжению не менее 50Н для каждой контактной пары.

Влияние конструкции на монтаж и обслуживание

Удобство сборки напрямую влияет на себестоимость конечного изделия. Конструкция корпуса должна предусматривать быструю фиксацию без специального инструмента. Мы рекомендуем выбирать корпуса с цветовой кодировкой для разных цепей, что ускоряет сборку щитов. Наши специалисты в компании Дэчжоу Тяндьянская Международная Торговая Компания, ООО разработали стандарт, при котором все поставляемые нами корпуса имеют маркировку согласно техническим условиям заказчика.

Также важна возможность повторного использования корпуса после разборки. Дешевые модели часто имеют одноразовые защелки, которые ломаются при первом вскрытии. В качественных корпусах разъема MQS используются металлические усиленные защелки или винты Torx, обеспечивающие до 50 циклов сборки-разборки без потери свойств.

Стандарты качества и сертификация

Соответствие международным и российским нормам — это не просто бумажка, а гарантия того, что Корпус Разъема MQS не подведет в ответственный момент. Мы требуем от производителей следующие документы: сертификат UL, подтверждающий класс горючести V-0; декларацию соответствия ТР ТС 004/2011 о низковольтном оборудовании; а также протоколы испытаний по ГОСТ 20.57.406.

В 2024 году наша компания Дэчжоу Тяндьянская Международная Торговая Компания, ООО инициировала независимую проверку корпусов, закупленных у трех разных поставщиков. Результаты показали, что только два из десяти образцов соответствовали заявленному классу IP67. Остальные имели микротрещины в области сальников, что делало их непригодными для использования в условиях цементной пыли или частой влажной уборки. Поэтому мы советуем вам либо проводить входной контроль партий, либо работать с проверенными цепочками поставок.

Мы подготовили для вас перечень ссылок на авторитетные источники, где описаны методы тестирования разъемов: официальный сайт UL (Underwriters Laboratories), база стандартов IEC (Международная электротехническая комиссия), а также техническая библиотека ГОСТ Р. Используя эти данные, вы сможете самостоятельно оценить качество предлагаемых вам корпусов. Внутри нашего сайта вы также можете найти статьи о расчете токовых нагрузок для контактов MQS и о влиянии длины линии на помехоустойчивость.

Часто задаваемые вопросы о корпусах разъема MQS

Вопрос 1: В чем отличие корпуса разъема MQS от обычного автомобильного разъема при использовании в контроллерах?

Основное отличие заключается в требованиях к вибрационной стойкости и диапазону рабочих температур. Промышленный Корпус Разъема MQS должен работать непрерывно в диапазоне от -40°C до +105°C (в то время как автомобильный часто рассчитан на кратковременные нагрузки). Также промышленная версия имеет более жесткие требования к защите от пыли и влаги (минимум IP54 против IP40 у стандартных авторазъемов). В наших проектах для АСУ ТП мы используем только корпуса с усиленной фиксацией контактов, предотвращающей их выпадение при вибрации с частотой до 200 Гц.

Вопрос 2: Как правильно организовать заземление экрана кабеля внутри корпуса разъема MQS?

Для эффективного экранирования мы используем специальные металлические скобы или внутренний заземляющий контур. Категорически нельзя припаивать оплетку к пластиковому корпусу. Оптимальный метод — подключение экрана к отдельной массивной контактной площадке через винтовое соединение. Наши инструкции предписывают обеспечивать длину неэкранированного участка внутри корпуса не более 10-15 мм, чтобы избежать эффекта антенны. Если корпус разъема полностью пластиковый, следует использовать отдельный заземляющий проводник сечением не менее 1 мм², соединяющий экран кабеля с шиной заземления контроллера. Вопрос 3: Какие документы должен предоставить поставщик для подтверждения огнестойкости корпуса?

По требованиям пожарной безопасности РФ, пластик корпуса должен иметь сертификат на класс горючести V-0 (UL94) и санитарно-эпидемиологическое заключение. В составе документации обязательно должен быть протокол испытаний на воспламеняемость, где указано время самостоятельного затухания (не более 5 секунд) и отсутствие горящих капель. Мы также рекомендуем запрашивать данные о дымообразовании (оптическая плотность дыма) — для ответственных применений этот показатель не должен превышать 50%. Компания Дэчжоу Тяндьянская Международная Торговая Компания, ООО всегда предоставляет полный пакет сертификатов на каждую партию товара.

Об авторе

Данная статья подготовлена техническими специалистами компании Дэчжоу Тяндьянская Международная Торговая Компания, ООО, имеющими более 12 лет опыта в поставках компонентов для промышленной электроники на территорию РФ и стран ЕАЭС. Наши эксперты ежегодно проходят повышение квалификации на производственных мощностях в Китае и Германии, что позволяет нам предлагать только проверенные и сертифицированные решения. Мы не просто продаем компоненты, мы обеспечиваем техническую поддержку на всех этапах внедрения.

Если у вас остались вопросы по выбору корпуса разъема MQS или вы хотите запросить технические чертежи 3D для вашего контроллера — свяжитесь с нами. Мы готовы предоставить образцы продукции, помочь с расчетом тепловыделения в отсеке и подобрать оптимальную конфигурацию именно под ваши задачи. Напишите нам, и наши инженеры свяжутся с вами в течение одного рабочего дня для детальной консультации.
