Как выбрать гибкую графитовую прокладку для химического оборудования?
2026-08-13
Гибкие графитовые прокладки широко применяются в химической, нефтегазовой и энергетической промышленности для герметизации фланцевых соединений, теплообменников и реакторов. Они обеспечивают надёжное уплотнение в широком диапазоне температур (от -200°C до +550°C) и давлений (до 20 МПа). По данным отраслевых исследований, до 30% потерь от утечек в химической промышленности связано с неправильным выбором уплотнительных материалов. Инженеры Нинбо Кассит герметизирующие материалы лтд. проанализировали ключевые параметры выбора гибких графитовых прокладок и подготовили рекомендации для специалистов.
В этой статье мы рассмотрим основные критерии выбора гибкой графитовой прокладки: плотность материала, чистота графита, условия эксплуатации (температура, давление, среда), конструктивные особенности и дополнительные требования к прокладкам. Вы получите практические знания для правильного подбора уплотнительных изделий.
1. Основные параметры гибких графитовых прокладок

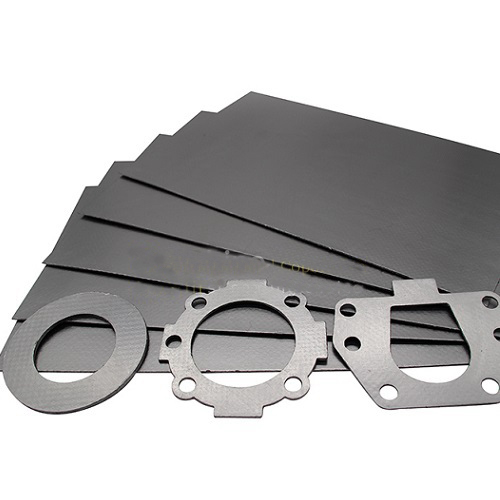

Гибкая графитовая прокладка изготавливается из расширенного графита (вермикулярного графита) — материала, получаемого термической обработкой природного графита с кислотами. Этот процесс приводит к образованию высокопористой структуры, которая затем прессуется в листы или ленты.
Ключевые параметры, которые необходимо оценить при выборе гибкой графитовой прокладки:
- Плотность — стандартная плотность гибкого графита составляет 1,0–1,2 г/см³. Более высокая плотность обеспечивает лучшую герметичность, но снижает податливость прокладки.
- Чистота графита — содержание углерода (обычно ≥98–99%). Чем выше чистота, тем лучше химическая стойкость и термостабильность.
- Содержание серы — для химического оборудования важна низкая концентрация серы (менее 500 ppm), так как сера может вызывать коррозию металлов.
- Содержание золы — минимальное (менее 0,5%), чтобы избежать загрязнения среды.
При выборе гибкой графитовой прокладки важно учитывать, что эти параметры напрямую влияют на стойкость к химическим средам и долговечность уплотнения. Для работы с особо чистыми средами (фармацевтика, пищевая промышленность) рекомендуется использовать прокладки с чистотой графита не менее 99,5%.
2. Условия эксплуатации: температура и давление
Гибкие графитовые прокладки способны работать в экстремальных температурных условиях, но важно правильно выбрать тип прокладки для конкретного диапазона.
Температурный диапазон:
- Стандартный гибкий графит — от -200°C до +450°C (в инертной среде).
- Графит с антиоксидантными добавками — от -200°C до +550°C (для сред с ограниченным доступом кислорода).
- Графит с металлической прослойкой — повышает механическую прочность при высоких нагрузках.
При температурах выше 450°C в присутствии кислорода гибкий графит может окисляться, что ведёт к потере массы и снижению герметичности. Поэтому для высокотемпературных применений рекомендуется использовать гибкие графитовые прокладки с ингибиторами окисления.
Рабочее давление:
Гибкая графитовая прокладка может использоваться при давлениях до 20 МПа. Однако для высоких давлений (более 5 МПа) рекомендуется использовать прокладки с металлической обоймой (гофрированные, с зубчатым профилем) для предотвращения выдавливания материала.
В таблице ниже представлены рекомендуемые диапазоны применения в зависимости от условий.
| Тип гибкой графитовой прокладки | Температурный диапазон, °C | Макс. давление, МПа | Рекомендуемые среды |
| Стандартная (плотность 1,0–1,1 г/см³) | -200 … +450 | 5 | Вода, пар, масла, углеводороды |
| Высокоплотная (1,2 г/см³) | -200 … +450 | 10 | Кислоты, щёлочи, агрессивные среды |
| С антиоксидантом | -200 … +550 | 6 | Высокотемпературные газы, расплавы |
| С металлической прослойкой | -200 … +500 | 20 | Высокое давление, фланцы с неровностями |
3. Химическая совместимость гибкой графитовой прокладки
Гибкий графит обладает высокой химической стойкостью к большинству агрессивных сред, включая кислоты, щёлочи, органические растворители и масла. Однако существуют ограничения, которые необходимо учитывать при выборе.
Графит устойчив к:
- Минеральным кислотам (H₂SO₄, HCl, HNO₃) при комнатной температуре.
- Щелочам (NaOH, KOH) в широком диапазоне концентраций.
- Органическим растворителям (толуол, ксилол, кетоны).
- Маслам и углеводородам.
Графит не рекомендуется применять:
- В сильных окислителях (азотная кислота высокой концентрации, концентрированная серная кислота выше 100°C, хлор, фтор, жидкий кислород) — графит может окисляться и разрушаться.
- В средах с присутствием свободного хлора или фтора при повышенных температурах.
- В расплавах металлов (графит взаимодействует с железом, алюминием и др.).
Для агрессивных сред рекомендуется использовать гибкую графитовую прокладку высокой чистоты (99,5% C) и с низким содержанием золы и серы, так как примеси могут катализировать разложение графита.
4. Конструктивные особенности и армирование
Для повышения механической прочности и надёжности уплотнения гибкая графитовая прокладка может быть армирована металлом или другим материалом. Наиболее распространённые варианты:
- Графитовая прокладка с фольгой — содержит прослойку из нержавеющей стали или никелевой фольги, что предотвращает выдавливание графита при высоких нагрузках.
- Графит с проволочной сеткой — увеличивает прочность на разрыв и устойчивость к вибрации.
- Спирально-навитые прокладки с графитовым наполнителем — сочетают графит с металлической обоймой, обеспечивают высокую упругость.
Армированные прокладки рекомендуется применять при:
- Высоком давлении (более 5 МПа).
- Большом диаметре фланцев (более DN300).
- Частых температурных циклах (нагрев/охлаждение).
- Сильной вибрации оборудования.
Наши специалисты Нинбо Кассит герметизирующие материалы лтд. рекомендуют для химических реакторов и теплообменников использовать армированные гибкие графитовые прокладки с толщиной 1,5–3,0 мм в зависимости от требований по сжимаемости и фланцевого соединения.
5. Рекомендации по выбору и эксплуатации
На основе практического опыта мы сформулировали основные рекомендации для специалистов при выборе гибкой графитовой прокладки:
- Определите условия эксплуатации: температуру, давление, среду. Учитывайте пиковые нагрузки и возможные отклонения от номинальных режимов.
- Выберите плотность материала: для стандартных сред достаточно плотности 1,0 г/см³. Для агрессивных сред или высокого давления используйте уплотнённый графит 1,15–1,2 г/см³.
- Учтите размеры и конструкцию фланца: для неровных фланцев (с дефектами поверхности) рекомендуется прокладка с металлической прослойкой.
- Проверьте сертификаты: убедитесь в соответствии материала требованиям ГОСТ 2.108-85 и техническим условиям завода-изготовителя.
- Оцените стоимость владения: качественная гибкая графитовая прокладка с оптимальными характеристиками может служить 5–10 лет, что значительно снижает затраты на техническое обслуживание.
Часто задаваемые вопросы о выборе гибкой графитовой прокладки
Качественную гибкую графитовую прокладку можно оценить по внешнему виду: поверхность должна быть гладкой, без расслоений, трещин и посторонних включений. При сгибе качественный графит не должен крошиться. Также обратите внимание на плотность — более тяжёлая прокладка при одинаковых размерах обычно имеет более высокую плотность. Надежный производитель, такой как Нинбо Кассит герметизирующие материалы лтд., всегда предоставляет сертификаты качества и протоколы испытаний.
Да, гибкий графит широко применяется для уплотнения оборудования в производстве ядовитых веществ благодаря высокой химической стойкости и отсутствию старения. Однако для таких сред рекомендуется использовать прокладки высшей категории качества (Special Grade) с чистотой графита 99,5% и низким содержанием примесей. Также важно проверить соответствие требованиям ГОСТ 12.1.007-76 для обеспечения безопасности персонала и окружающей среды.
Паронит представляет собой композит на основе каучука и асбеста (или синтетических волокон) и имеет ограничения по температуре (до 400°C) и химической стойкости. Графитовые прокладки значительно более термостойки (до 550°C), химически стойки к кислотам, щелочам и маслам, не стареют со временем и не теряют упругость. При этом гибкая графитовая прокладка лучше компенсирует неровности фланцев и обеспечивает более надёжное уплотнение в широком диапазоне давлений.
При правильном выборе материала и соблюдении условий эксплуатации срок службы гибкой графитовой прокладки составляет 5–10 лет. В особо агрессивных средах (концентрированные кислоты, окислители) рекомендуется проводить визуальный осмотр при каждом плановом обслуживании (обычно 1–2 раза в год) и заменять прокладки при первых признаках выкрашивания, расслоения или утраты эластичности. Наши специалисты рекомендуют вести журнал учёта замени прокладок для планирования ТО.
Специальный инструмент не требуется. Гибкая графитовая прокладка устанавливается в соответствии с общими правилами монтажа фланцевых соединений. Важно соблюдать момент затяжки болтов, чтобы избежать деформации прокладки и обеспечить равномерное сжатие. Для фланцев с большим диаметром и высоким давлением рекомендуется использовать динамометрический ключ для контроля усилия затяжки. При монтаже не рекомендуется использовать смазки и герметики, так как они могут ухудшить адгезию графита к поверхности фланца.
Статья подготовлена инженерно-техническим центром Нинбо Кассит герметизирующие материалы лтд. — производителя гибких графитовых прокладок, уплотнительных материалов и герметиков для промышленного оборудования. Наши специалисты имеют многолетний опыт разработки и поставки уплотнительных решений для предприятий химической, нефтегазовой, энергетической и пищевой отраслей. Приведённые рекомендации основаны на реальных проектах и результатах лабораторных испытаний, выполненных в соответствии с требованиями ГОСТ и международных стандартов.
