Как выбрать модуль ввода-вывода для удаленного мониторинга?
2026-08-14
Удаленный мониторинг становится стандартом в промышленной автоматизации, энергетике и системах «умного» города. Ключевым элементом таких систем является модуль ввода-вывода, который обеспечивает сбор, обработку и передачу данных с датчиков и исполнительных устройств. По данным отраслевых исследований, до 40% проблем в работе систем удаленного мониторинга связано с неправильным выбором или установкой модулей ввода-вывода. Инженеры Нинбо Санань Электронные Технологии Лтд проанализировали типичные ошибки и подготовили комплексное руководство по выбору модуля ввода-вывода и его правильной установке.
В этой статье мы рассмотрим ключевые критерии выбора модуля ввода-вывода: типы сигналов, протоколы, количество каналов, помехозащищенность. А также подробно разберем 40% контента, посвященного правильному монтажу и настройке. Вы получите практические знания, которые помогут избежать ошибок при выборе и установке оборудования.
1. Типы сигналов: дискретные, аналоговые, термопары и RTD
Модуль ввода-вывода должен соответствовать типам сигналов, которые поступают от датчиков на объекте. Неправильный выбор по этому параметру — одна из самых частых ошибок. Основные типы сигналов:
- Дискретные (цифровые) сигналы — двухпозиционные (вкл/выкл), используются для концевых выключателей, реле, сигнализации. Требуют модуля ввода-вывода с гальванической развязкой для защиты от помех.
- Аналоговые сигналы — 4–20 мА, 0–10 В, используются для датчиков давления, температуры, уровня. Важно выбирать модуль ввода-вывода с достаточной разрядностью АЦП (12–16 бит) для обеспечения точности измерений.
- Термопары и термические сопротивления (RTD) — требуют специальных модулей ввода-вывода с линейными схемами компенсации холодного спая и фильтрации шумов.
Для удаленного мониторинга часто требуются универсальные модули ввода-вывода, поддерживающие несколько типов сигналов. Это снижает затраты на унификацию оборудования и упрощает проектирование.

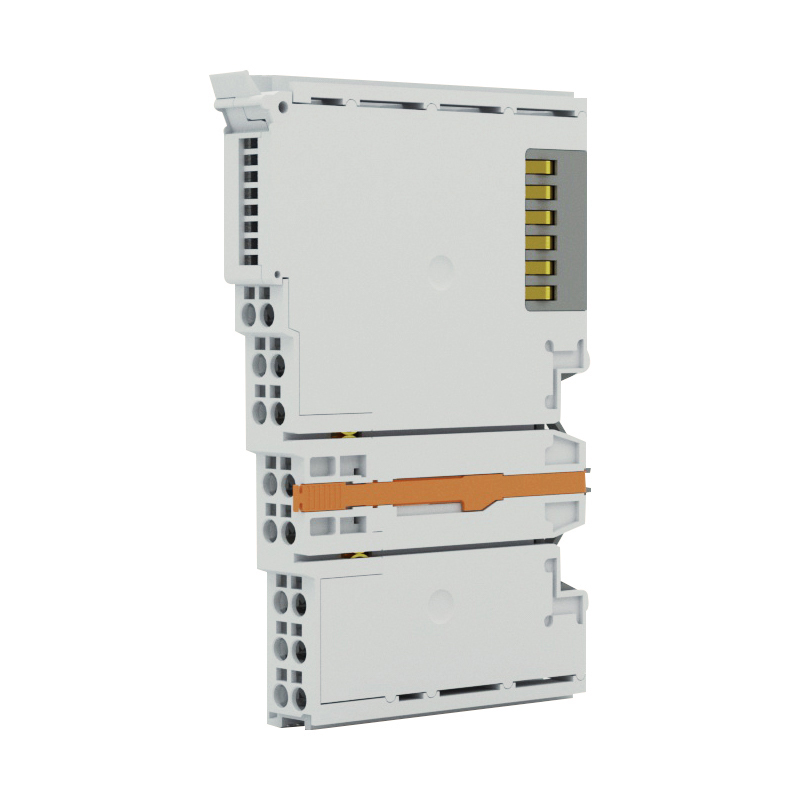

Например, модули ввода-вывода серии NST-4000 от Нинбо Санань Электронные Технологии Лтд поддерживают конфигурацию каждого канала под любой тип сигнала, что делает их идеальными для систем удаленного мониторинга с разнородными датчиками.
2. Протоколы и интерфейсы передачи данных
Для удаленного мониторинга модуль ввода-вывода должен поддерживать современные промышленные протоколы, обеспечивающие надежную передачу данных на большие расстояния.
Наиболее распространенные протоколы:
- Modbus RTU/TCP — самый распространенный промышленный протокол, поддерживается практически всеми системами автоматизации.
- OPC UA — современный протокол для промышленного интернета вещей (IIoT), обеспечивает безопасную передачу данных.
- MQTT — легкий протокол для IoT, идеально подходит для передачи данных через мобильные сети и облачные платформы.
- EtherNet/IP, Profinet — протоколы для высокоскоростных промышленных сетей.
При выборе модуля ввода-вывода важно убедиться, что он поддерживает протоколы, используемые в вашей SCADA-системе или облачной платформе. Также обратите внимание на наличие встроенного веб-интерфейса для настройки и диагностики — это упрощает удаленное администрирование.
3. Количество каналов и модульность расширения
Количество входов/выходов должно соответствовать числу подключаемых датчиков и исполнительных устройств. Однако при выборе важно учитывать возможность расширения системы в будущем.
Рекомендации по выбору количества каналов:
- Текущие потребности — суммируйте количество всех датчиков и исполнительных механизмов.
- Резерв — закладывайте запас минимум 20–30% на будущее расширение системы.
- Модульность — выбирайте модули ввода-вывода с возможностью наращивания количества каналов через дополнительные платы или модули расширения.
Для удаленного мониторинга на крупных объектах (например, нефтепроводах или энергосетях) часто используются распределенные системы ввода-вывода с несколькими удаленными модулями, подключенными к центральному контроллеру по полевой шине.
4. Помехозащищенность и устойчивость к условиям эксплуатации
Удаленные объекты часто работают в условиях сильных электромагнитных помех (ЭМП), вибрации, перепадов температур и влажности. Модуль ввода-вывода должен быть устойчив к этим воздействиям.
Ключевые параметры помехозащищенности:
- Гальваническая изоляция — обязательна для защиты от высоковольтных наводок и импульсных помех (до 2,5 кВ).
- Фильтрация входов — подавление высокочастотных помех на аналоговых входах.
- Защита от перенапряжения — ограничители для предотвращения повреждения при грозовых разрядах или коммутационных скачках.
- Диапазон рабочих температур — для наружной установки требуется расширенный диапазон от -40°C до +75°C.
Модули ввода-вывода Нинбо Санань Электронные Технологии Лтд имеют класс защиты IP67 для наружного применения и оснащаются встроенными фильтрами и гальванической изоляцией до 3 кВ, что обеспечивает надежную работу даже в условиях индустриальных помех.
5. Правильный монтаж и настройка модуля ввода-вывода
Правильный монтаж модуля ввода-вывода — залог надежной работы системы. Ошибки на этом этапе могут свести на нет правильный выбор оборудования. Рассмотрим ключевые правила установки.
5.1 Выбор места установки
Модуль ввода-вывода должен быть установлен в сухом, защищенном от прямых солнечных лучей месте. Для наружной установки используйте герметичные шкафы с классом защиты не ниже IP54. Расстояние от источника электромагнитных помех (двигатели, частотные преобразователи) должно быть не менее 1 метра. Если это невозможно, используйте экранированные кабели и дополнительные ферритовые фильтры.
5.2 Правильное заземление
Заземление — один из самых критичных аспектов монтажа. Модуль ввода-вывода должен иметь отдельную низкоомную шину заземления (сопротивление не более 4 Ом). Не используйте общий контур заземления с мощными электрическими машинами. Выполняйте заземление в соответствии с ГОСТ 12.1.030-81.
5.3 Монтаж и подключение кабелей
Кабели датчиков и исполнительных устройств должны быть защищены от механических повреждений и перегибов. Для аналоговых сигналов используйте экранированные кабели с заземлением экрана на одной стороне. Не прокладывайте кабели рядом с силовыми линиями (расстояние не менее 200 мм). Клеммные соединения выполняйте с использованием наконечников или обжимных контактов для надежного контакта. Используйте маркировку кабелей для упрощения обслуживания.
5.4 Конфигурирование и настройка
Перед запуском выполните проверку всех подключений — убедитесь, что сигналы соответствуют типам входов. Используйте программное обеспечение модуля ввода-вывода для проверки работоспособности каждого канала. Установите правильные параметры для аналоговых входов (диапазон, единицы измерения, масштабирование). Для дискретных каналов проверьте логику инверсии сигнала (NO/NC).
5.5 Тестирование и запуск
После монтажа и конфигурации обязательно проведите пусконаладочные работы:
- Проверка питания — убедитесь, что подается правильное напряжение (24 В или 48 В постоянного тока).
- Проверка связи — убедитесь, что модуль ввода-вывода обменивается данными с контроллером или SCADA-системой.
- Пошаговое тестирование каналов — подайте сигнал на каждый вход и проверьте отображение в системе мониторинга.
Следуя этим рекомендациям, вы сможете избежать типичных ошибок монтажа и обеспечить надежную работу системы удаленного мониторинга.
Часто задаваемые вопросы о выборе модуля ввода-вывода
Для систем с большим количеством аналоговых датчиков рекомендуется использовать модули ввода-вывода с высокоточными АЦП (16 бит и выше) и возможностью программной настройки каждого канала под тип сигнала (4–20 мА, 0–10 В, термопары, RTD). Также важно наличие встроенной фильтрации шумов и гальванической изоляции для защиты от помех. Продукция Нинбо Санань Электронные Технологии Лтд полностью соответствует этим требованиям.
Современные модули ввода-вывода поддерживают широкий спектр протоколов: Modbus RTU/TCP, OPC UA, MQTT, EtherNet/IP, Profinet. Для облачных систем и промышленного интернета вещей (IIoT) наиболее востребованы MQTT и OPC UA. При выборе модуля ввода-вывода важно убедиться, что он поддерживает протоколы, используемые в вашей системе управления и обработки данных.
Перед запуском необходимо выполнить несколько проверок: визуально осмотреть все соединения, проверить надежность заземления, проверить напряжение питания на клеммах модуля ввода-вывода. Затем выполнить тестовый опрос каждого канала — подать сигнал (для аналоговых — эталонный ток или напряжение, для дискретных — замкнуть/разомкнуть контакт) и проверить отображение данных в системе. Это позволит выявить ошибки подключения до того, как они приведут к сбоям.
Большинство промышленных модулей ввода-вывода работают от напряжения постоянного тока 24 В (диапазон 18–30 В). Для удаленных объектов часто требуется резервированное питание (два источника питания с автоматическим переключением) и защита от импульсных перенапряжений. Рекомендуется использовать блоки питания с гальванической развязкой и защитой от короткого замыкания.
Да, современные универсальные модули ввода-вывода поддерживают конфигурирование каждого канала под разные типы сигналов. Например, можно настроить канал 1 для 4–20 мА, канал 2 — для термопары, канал 3 — для дискретного входа. Это позволяет сократить количество модулей ввода-вывода и упрощает проектирование системы. Убедитесь, что модуль имеет достаточную разрядность АЦП для обеспечения точности всех типов измерений.
Статья подготовлена инженерно-техническим центром Нинбо Санань Электронные Технологии Лтд — разработчика и производителя модулей ввода-вывода, контроллеров и систем промышленной автоматизации. Наши специалисты имеют многолетний опыт внедрения систем удаленного мониторинга в нефтегазовой, энергетической и коммунальной отраслях. Приведенные рекомендации основаны на реальных проектах и анализе типичных ошибок монтажа и настройки оборудования.
