Как выбрать редуктор для индивидуальных производственных задач?
2026-07-07
Редуктор скорости — один из ключевых элементов любой механической системы, где требуется изменить крутящий момент и частоту вращения. Неправильный выбор редуктора приводит к снижению производительности оборудования, преждевременному износу и дорогостоящим ремонтам. По статистике сервисных центров, до 35% отказов приводной техники связано с неверно подобранными редукторами. Инженеры Шанхайской компании по автоматическому оборудованию Xunzhitong, Ltd. проанализировали более 200 случаев подбора редукторов для различных отраслей, чтобы сформулировать чёткий алгоритм выбора для индивидуальных производственных задач.
В этой статье мы разберём типы редукторов, методику расчёта передаточного числа и крутящего момента, учёт режима работы и условий эксплуатации, а также сравним различные схемы (цилиндрические, червячные, планетарные) применительно к конкретным производственным ситуациям. Вы получите пошаговую инструкцию, которая позволит избежать ошибок и выбрать редуктор, обеспечивающий надёжную и долговечную работу оборудования.
1. Типы редукторов и их применение в промышленности
Выбор типа редуктора определяется характером нагрузки, требуемым передаточным числом, условиями эксплуатации и ограничениями по габаритам. Рассмотрим основные типы, представленные на рынке.
1.1 Цилиндрические редукторы
Цилиндрические редукторы (прямозубые или косозубые) — наиболее распространённый тип. Они обеспечивают высокий КПД (до 98%), надёжны и просты в обслуживании. Основное применение — оборудование с постоянной нагрузкой и высокими оборотами: конвейеры, приводы компрессоров, смесители. Косозубые цилиндрические передачи работают более плавно и выдерживают ударные нагрузки.

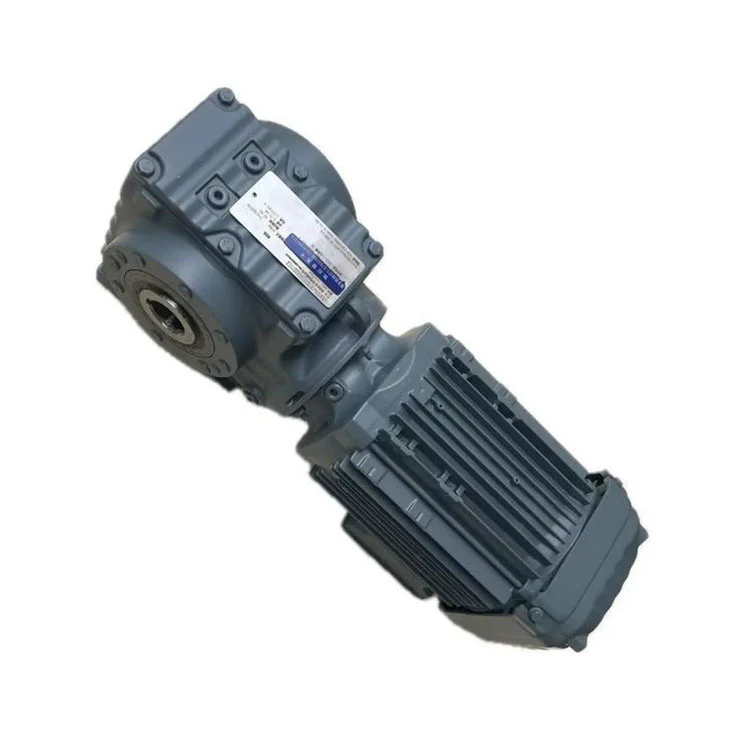

1.2 Червячные редукторы
Червячные редукторы обеспечивают большие передаточные числа (до 100:1) в одной ступени и обладают свойством самоторможения, что важно для грузоподъёмных механизмов и лебёдок. Однако их КПД ниже (до 80%), и они подвержены нагреву при длительной работе. Оптимальная область применения — механизмы с периодической нагрузкой и невысокими оборотами.
1.3 Планетарные редукторы
Планетарные (эпициклические) редукторы сочетают компактность, высокий КПД (до 96%) и способность передавать значительные крутящие моменты при малых габаритах. Они идеальны для робототехники, станков с ЧПУ, промышленных манипуляторов. Основной недостаток — высокая стоимость и сложность обслуживания.
1.4 Конические и коническо-цилиндрические редукторы
Эти типы применяются, когда необходимо изменить направление оси вращения (на 90°). Используются в приводах насосов, а также в сельскохозяйственной и строительной технике.
2. Ключевые параметры выбора редуктора
При выборе редуктора для конкретной задачи необходимо рассчитать и сопоставить следующие параметры.
- Передаточное число (i) — отношение частоты вращения входного вала к частоте вращения выходного. Определяется исходя из требуемой скорости рабочего органа и характеристики двигателя.
- Крутящий момент на выходном валу — должен быть не ниже расчётного момента с учётом коэффициента запаса (обычно 1,5–2,0 для ударных нагрузок).
- Режим работы — S1 (непрерывный), S2 (кратковременный), S3-S6 (циклический). От этого зависит расчёт эквивалентной нагрузки.
- Условия эксплуатации — температура окружающей среды, запылённость, влажность, наличие агрессивных сред.
- Способ монтажа — на лапах, фланце, выходной вал — полый или сплошной.
Все эти данные должны быть собраны до начала выбора. Наши специалисты часто сталкиваются с ситуациями, когда заказчик указывает только потребную мощность, забывая про коэффициент использования и условия работы. Это ведёт к быстрому выходу редуктора из строя.
3. Пошаговый алгоритм выбора редуктора
Мы разработали и успешно применяем алгоритм из пяти шагов, который позволяет систематизировать процесс выбора редуктора для любых производственных задач.
Шаг 1. Сбор исходных данных
Зафиксируйте: тип двигателя (асинхронный/серводвигатель), его мощность (кВт), частоту вращения (об/мин), требуемую скорость выходного вала рабочего органа, характер нагрузки (постоянная, переменная, ударная).
Шаг 2. Расчёт передаточного числа
Рассчитайте передаточное число: i = n_вх / n_вых, где n_вх — частота вращения входного вала, n_вых — требуемая частота вращения выходного вала. Если нагрузка имеет пиковые значения (более 150% от номинала), рекомендуется использовать стандартные значения передаточных чисел из ряда.
Шаг 3. Расчёт крутящего момента
Требуемый крутящий момент на выходном валу рассчитывается по формуле: M_вых = P_двиг × 9550 × η / n_вых, где η — КПД редуктора (предварительно выбирается по типу). Полученное значение умножается на коэффициент использования (f_u), который выбирается из таблиц в зависимости от режима работы.
Шаг 4. Выбор типоразмера по каталогу
По рассчитанным значениям i, M_вых и условиям монтажа подбирается конкретный типоразмер из каталога производителя. Важно выбрать ближайшее большее значение по крутящему моменту. Наши инженеры рекомендуют запас 15–20% для компенсации износа.
Шаг 5. Проверка по тепловому режиму
Для червячных и планетарных редукторов важен тепловой расчёт: при длительной работе они могут перегреваться. Если температура редуктора превышает допустимые 80–90°C, необходимо выбирать больший типоразмер или применять принудительное охлаждение.
4. Сравнительная таблица редукторов по основным характеристикам
Для наглядного сопоставления основных типов редукторов применительно к различным задачам представлена таблица.
| Параметр | Цилиндрический | Червячный | Планетарный |
| Передаточное число (за ступень) | до 8:1 | до 100:1 | до 10:1 (до 1000:1 в многоступенчатых) |
| КПД, % | 92–98 | 50–85 (зависит от i) | 90–96 |
| Самоторможение | Нет | Да (при i ≥ 50) | Нет |
| Компактность | Средняя | Высокая | Очень высокая |
| Устойчивость к ударным нагрузкам | Высокая | Низкая | Средняя |
| Требуемое обслуживание | Низкое | Среднее (замена масла) | Среднее |
Как видно из таблицы, цилиндрические редукторы — универсальный выбор для большинства задач, червячные — для малых скоростей и больших передаточных чисел, планетарные — для компактных и точных приводов. Окончательное решение принимается на основе комплексного анализа всех факторов.
5. Частые ошибки при выборе редуктора и как их избежать
На основе анализа большого числа отказов мы выделили наиболее распространённые ошибки при подборе редукторов.
- Неучёт динамических нагрузок — при работе с ударными нагрузками необходим запас по моменту не менее 2,0, иначе зубья быстро выходят из строя.
- Заниженный коэффициент использования — для циклического режима с частыми пусками и торможениями коэффициент должен быть выше, чем для непрерывного.
- Игнорирование теплового режима — особенно критично для червячных редукторов, которые могут перегреваться даже при номинальной нагрузке, если окружающая температура выше 40°C.
- Неправильный выбор способа монтажа — монтаж на лапах или фланце влияет на жёсткость системы и нагрузку на подшипники.
Чтобы избежать этих ошибок, наши специалисты рекомендуют на этапе формирования технического задания обратиться к инженерам, которые помогут рассчитать все параметры с учётом реальных условий работы. Шанхайская компания по автоматическому оборудованию Xunzhitong, Ltd. предлагает услугу расчёта редуктора по вашим исходным данным — это бесплатно и занимает не более одного рабочего дня.
Часто задаваемые вопросы о выборе редуктора
Для частых пусков (более 30 в час) рекомендуется использовать планетарные редукторы или цилиндрические с усиленными подшипниками. Червячные редукторы не подходят из-за повышенного износа червячной пары при динамических нагрузках. Также важно, чтобы редуктор имел масляную ванну с достаточным объёмом для отвода тепла и защиты от износа. На практике мы часто рекомендуем модели с принудительной смазкой при интенсивных пусках.
При температуре ниже -20°C необходимо использовать редукторы с маслом, устойчивым к низким температурам (синтетическое масло класса ISO VG 32 или 46). При температуре выше +40°C требуется запас по теплоотводу: выбирается больший типоразмер или устанавливается вентилятор принудительного охлаждения. В некоторых случаях (например, для червячных редукторов) в жару необходимо снижать нагрузку на 10–15% от номинала. Мы всегда запрашиваем климатические условия перед подбором.
Самоторможение критически важно для лебёдок, подъёмников, наклонных конвейеров, где необходимо удерживать груз при остановке двигателя. Червячные редукторы с передаточным числом 50 и выше обеспечивают самоторможение. Для цилиндрических и планетарных редукторов самоторможение не реализуется — в таких случаях требуется дополнительный механический тормоз. Важно помнить, что самоторможение снижает КПД редуктора, поэтому его применение должно быть обосновано требованиями безопасности.
Правильный монтаж редуктора начинается с выставления соосности валов. Допустимое радиальное биение не должно превышать 0,05 мм, угловое — не более 0,03 мм на 100 мм диаметра. Обязательно используйте центрирующие элементы (пальцы, штифты) и проверяйте установку индикатором часового типа. После монтажа проведите пробный пуск без нагрузки: вибрация должна быть незначительной, шум — равномерным. При появлении стуков или вибрации необходимо перепроверить крепление и центровку. Мы рекомендуем использовать эластичные муфты для компенсации погрешностей монтажа.
Классические редукторы имеют фиксированное передаточное число. Однако существуют редукторы с переключаемыми ступенями (двух- или трёхскоростные), но они сложнее и дороже. Для гибкого изменения скорости лучше применять частотный регулятор в паре с редуктором с постоянным передаточным числом. Это позволяет плавно менять скорость в диапазоне от 10% до 100% номинала без механической перенастройки. Наши инженеры часто рекомендуют такое решение для оборудования, где технологические параметры меняются в зависимости от типа продукции.
Статья подготовлена инженерно-консультационным отделом Шанхайской компании по автоматическому оборудованию Xunzhitong, Ltd. — поставщика и интегратора редукторов и приводной техники для промышленных предприятий. Наши специалисты имеют опыт подбора редукторов для более чем 300 производственных линий в России, Казахстане и Беларуси. Приведённые рекомендации основаны на реальных расчётах, методиках DIN и ГОСТ, а также на данных от ведущих производителей редукторов.
