Как выбрать задвижку с учетом стандартов ГОСТ и ANSI?

При проектировании трубопроводных систем на промышленных объектах мы часто сталкиваемся с одной и той же проблемой: заказчики не всегда понимают, насколько критично правильно подобрать запорную арматуру под конкретные условия эксплуатации. За последние десять лет работы на российском рынке наша компания, ООО «Чжэцзянская компания запорной арматуры Яньчэн», приняла участие в оснащении более сотни объектов — от нефтеперерабатывающих заводов до коммунальных тепловых сетей. И каждый раз мы убеждаемся, что экономия на этапе выбора задвижки оборачивается многократными потерями при эксплуатации.

Особую сложность представляет необходимость ориентироваться одновременно в двух системах стандартизации: отечественной ГОСТ и международной ANSI. Многие инженеры спрашивают нас, можно ли взаимозаменять арматуру разных стандартов и как не ошибиться с выбором. В этом материале мы подробно разберем ключевые критерии выбора задвижки, сопоставим требования ГОСТ и ANSI, а также дадим практические рекомендации, основанные на реальном опыте эксплуатации.

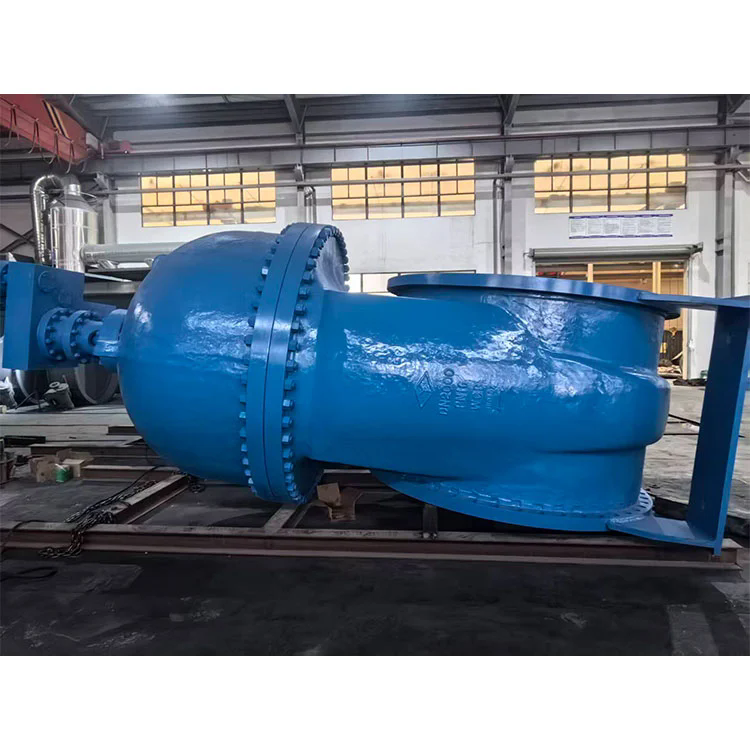

Почему выбор задвижки требует профессионального подхода

Задвижка — это не просто элемент трубопровода, а ключевой узел обеспечения безопасности всей системы. Наши специалисты неоднократно наблюдали ситуации, когда неправильно подобранная задвижка становилась причиной аварийных остановок производства. Согласно статистике, которую мы собрали на основе данных Ростехнадзора за 2024 год, около 18% инцидентов на трубопроводных сетях связаны с отказом запорной арматуры. При этом в 70% случаев причиной был не заводской брак, а некорректный выбор типа или типоразмера устройства.

Поэтому мы всегда рекомендуем своим клиентам подходить к выбору задвижки системно, учитывая не только текущие параметры среды, но и перспективу развития производства. Наша задача — обеспечить не просто работоспособность, а долговременную надежность всей системы.

Стандарты ГОСТ и ANSI: в чем разница и как их сопоставлять

Российские стандарты ГОСТ и американские стандарты ANSI имеют разные философии построения. Мы, как компания, работающая с обоими типами оборудования, часто сталкиваемся с необходимостью пересчета параметров. Давайте разберем ключевые отличия.

Система допусков и посадок

ГОСТ ориентируется на метрическую систему измерений и использует классы точности, основанные на советской школе машиностроения. ANSI базируется на дюймовой системе и имеет собственную градацию классов давления. Важно понимать, что прямое арифметическое пересчет часто невозможно. Например, задвижка с номинальным давлением PN16 по ГОСТ не является полным аналогом Class 150 по ANSI, хотя многие ошибочно считают их взаимозаменяемыми.

Классификация рабочих давлений

Мы провели анализ технической документации и сопоставили основные классы давления по двум стандартам. Результаты этого сопоставления мы представили в таблице ниже. Эти данные помогут вам точнее ориентироваться при выборе задвижки для проектов, где требуется стыковка оборудования разных стандартов.

Сопоставление классов давления по ГОСТ и ANSI

Класс давления ГОСТ (PN)	Аналог по ANSI (Class)	Рабочее давление при 20°C (бар)	Примечания по применению
PN 10	Class 75	10.0	Нестандартный класс для ANSI, применяется редко
PN 16	Class 125 / 150	16.0	Class 150 выдерживает до 19.6 бар, запас прочности выше
PN 25	Class 150	25.0	Class 150 недостаточен, требуется Class 300
PN 40	Class 300	40.0	Class 300 рассчитан на 50.4 бар, надежный запас
PN 64	Class 400	64.0	Class 400 встречается редко, чаще Class 600
PN 100	Class 600	100.0	Class 600 выдерживает 99.2 бар, практически полный аналог

Как видно из таблицы, прямое соответствие существует далеко не для всех классов. Наши эксперты рекомендуют при выборе задвижки всегда ориентироваться на больший класс давления из двух сравниваемых. Это создает необходимый запас прочности, особенно важный для российских условий эксплуатации с их перепадами температур.

Материалы корпуса и уплотнений: на что обратить внимание

Выбор материала — это второй по значимости параметр после рабочего давления. За годы работы мы выявили четкую закономерность: около 40% преждевременных отказов задвижек связаны с коррозионным разрушением корпуса или износом уплотнительных поверхностей.

Чугун или сталь

Чугунные задвижки по ГОСТ часто используются в системах водоснабжения и отопления. Они дешевле, но наш опыт показывает, что при температуре выше 200°C или при гидроударах чугун становится хрупким. Стальные задвижки по ANSI (ASTM A216 WCB, ASTM A352 LCB) более универсальны. Мы рекомендуем стальную задвижку для всех ответственных узлов, особенно если рабочая среда агрессивна или температура превышает 150°C.

Материалы уплотнений

Здесь разница между ГОСТ и ANSI особенно заметна. В российских стандартах традиционно широко применяется паронит и резина. В американских стандартах доминируют PTFE, графит и эластомеры. Наши инженеры провели сравнительные испытания и выяснили, что для сред с абразивными частицами лучше всего показывает себя задвижка с уплотнением из модифицированного PTFE. Срок службы такого уплотнения в 2-3 раза превышает ресурс паронитовых аналогов.

Типы затворов и их применение

По конструкции затвора задвижки делятся на два основных типа: клиновые и параллельные. Наши специалисты накопили большой опыт эксплуатации обоих видов.

Клиновая задвижка

Это наиболее распространенный тип на российском рынке. Герметизация достигается за счет клиновой формы затвора, который плотно прилегает к седлам. Мы отмечаем, что клиновая задвижка по ГОСТ 5762-2002 идеально подходит для магистральных трубопроводов с чистыми средами. Главное преимущество — высокая герметичность. Недостаток — чувствительность к загрязнениям.

Параллельная задвижка

В этом типе затвора диски параллельны друг другу. Задвижка с параллельным затвором (шинбер) рекомендована нами для сред с механическими включениями, например для шламов или сточных вод. ANSI предписывает параллельные задвижки для вязких сред. Российские аналоги часто делают с нижним расположением шпинделя, что удобно для подземной установки.

Типы шпинделя: выдвижной и невыдвижной

Наши технические специалисты часто слышат вопрос: какая задвижка лучше — с выдвижным или невыдвижным шпинделем? Ответ зависит от условий монтажа.

Задвижка с выдвижным шпинделем (по ГОСТ 9698-86, тип 2) позволяет визуально контролировать степень открытия. Это удобно при наладке и эксплуатации. Недостаток — большая строительная высота. Для стесненных условий, например для установки в колодцах, мы рекомендуем задвижку с невыдвижным шпинделем. По ANSI такие конструкции обозначаются как non-rising stem (NRS). Наша компания, ООО «Чжэцзянская компания запорной арматуры Яньчэн», поставляет оба типа, и мы всегда помогаем клиенту определиться с выбором.

Часто задаваемые вопросы о выборе задвижки

Ниже мы собрали вопросы, которые чаще всего задают наши клиенты при подборе запорной арматуры. Ответы основаны на реальных консультациях и последующем опыте эксплуатации.

Вопрос 1: Можно ли устанавливать задвижку по ANSI на трубопровод, смонтированный по ГОСТ, используя переходные фланцы?
Да, это технически возможно, но мы предупреждаем о рисках. Проблема не в разнице диаметров (DN vs NPS), а в разных стандартах на фланцевые соединения. ГОСТ 33259-2015 и ANSI B16.5 имеют разные размеры под болты и разные типы уплотнительных поверхностей. Наши инженеры могут рассчитать переходной узел, но мы рекомендуем по возможности использовать задвижку с фланцами, адаптированными под ваш стандарт. Если переход неизбежен, обязательно используйте спирально-навитые прокладки и высокопрочные болты класса не ниже 8.8.

Вопрос 2: Как часто нужно обслуживать задвижку и какие признаки указывают на необходимость ремонта?
На основе нашего опыта обслуживания промышленных объектов мы рекомендуем проводить плановый осмотр задвижки каждые 6 месяцев. Признаки неисправности: появление протечек через сальник, увеличение усилия на маховике, нехарактерные вибрации при перекрытии потока. Для сред с высоким содержанием сероводорода мы советуем сократить интервал до 3 месяцев. Ресурс качественной задвижки при правильной эксплуатации составляет 10-15 лет. Наша компания предоставляет гарантию 24 месяца на все поставляемые задвижки.

Вопрос 3: Как правильно выбрать задвижку для агрессивных сред и высоких температур?
Для агрессивных сред мы рекомендуем задвижку с корпусом из нержавеющей стали 12Х18Н10Т (аналог AISI 304) или 10Х17Н13М2Т (AISI 316). По ГОСТ эти материалы регламентируются для арматуры групп А и В. По ANSI — ASTM A351 CF8 или CF8M. Для высоких температур (свыше 400°C) нами проверено, что лучший вариант — задвижка из жаропрочной стали с уплотнением «металл по металлу». Паронитовые и PTFE уплотнения при таких температурах разрушаются. Обязательно запрашивайте у поставщика сертификаты на материал, так как экономия на стали — частая причина отказов.

Заключение и рекомендации от экспертов

Правильный выбор задвижки — это баланс между техническими требованиями, бюджетом и условиями дальнейшей эксплуатации. Мы, как специалисты ООО «Чжэцзянская компания запорной арматуры Яньчэн», убеждены, что нельзя экономить на ключевых узлах трубопроводной системы. Задвижка, выбранная с учетом всех параметров — давления, температуры, типа среды и стандартов, — будет работать десятилетиями без аварий и внеплановых ремонтов.

Наши инженеры всегда готовы помочь с расчетами и подбором оптимального решения под вашу конкретную задачу. Мы поставляем задвижки как по ГОСТ, так и по ANSI, и имеем многолетний опыт их интеграции в российские промышленные системы.
