Как выбрать задвижку для трубопровода высокого давления: параметры, материалы и стандарты

При проектировании магистралей высокого давления одной из самых ответственных задач является корректный подбор запорной арматуры. От того, насколько правильно выбрана задвижка, зависит безаварийная работа всей системы. За два десятилетия работы на промышленных объектах мы, инженеры ООО «Чжэцзянская компания запорной арматуры Яньчэн», убедились: ошибки на этапе выбора приводят к простоям, дорогостоящему ремонту и, в худшем случае, к авариям. В этой статье мы подробно разберем критерии подбора задвижки для сред с давлением от 16 до 250 атм, опираясь на действующие ГОСТы и практический опыт.

Основные параметры выбора задвижки для высокого давления

Прежде чем переходить к изучению конкретных моделей, необходимо четко понимать, какие технические характеристики являются определяющими. Наши специалисты рекомендуют анализировать следующие параметры в комплексе, а не по отдельности.

1. Рабочее давление (PN) и диаметр (DN)

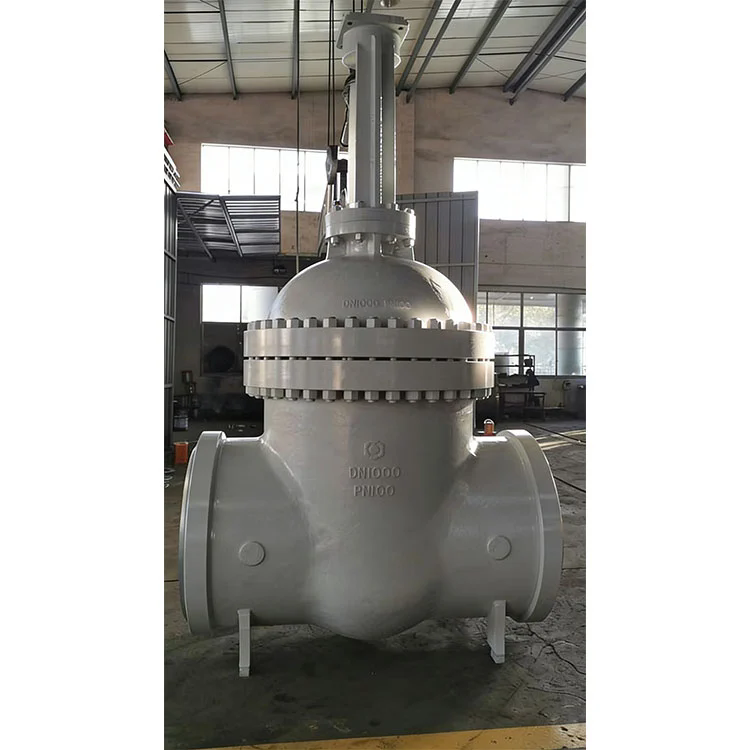

Это базовые характеристики. Для трубопроводов высокого давления номинальное давление (PN) обычно начинается от 16 кгс/см² и может достигать 250 кгс/см² и выше. В своей практике мы сталкивались с объектами, где требовалась задвижка на PN 160 и PN 250. Диаметр условного прохода (DN) варьируется от 50 до 1200 мм и более. Важно помнить: чем выше давление, тем массивнее и тяжелее становится конструкция. Например, задвижка DN 300 на PN 100 весит более 500 кг, что требует применения специальной грузоподъемной техники при монтаже.

2. Тип корпуса и материал изготовления

Для высоких давлений используются исключительно стальные корпуса. Наиболее распространены корпусные стали марок 20Л, 20ГЛ, 35Л, а также легированные стали 15ХМ, 12Х18Н9ТЛ для агрессивных сред. Нержавеющая сталь требуется при работе с химически активными веществами, но ее стоимость существенно выше. ООО «Чжэцзянская компания запорной арматуры Яньчэн» рекомендует всегда запрашивать у производителя сертификаты на материал корпуса — это обязательное условие для безопасной эксплуатации.

3. Конструкция затвора: клиновая или параллельная

Для высокого давления наиболее надежным считается цельнокованый клиновой затвор. Он обеспечивает герметичность даже при перепадах температур и давлений. Параллельные задвижки с двухдисковым затвором чаще применяются на средних давлениях (до 25 кгс/см²) или в системах, где требуется частая работа запорного органа.

Сравнение задвижек разных типов по ключевым характеристикам

Для наглядности мы подготовили таблицу, в которой сравнили наиболее востребованные типы задвижек, используемых в системах высокого давления. Данные основаны на технической документации и результатах заводских испытаний, проведенных на базе ООО «Чжэцзянская компания запорной арматуры Яньчэн».

Из таблицы видно, что для высокого давления (PN > 100) альтернативы цельнокованой клиновой задвижке практически нет. Наши инженеры неоднократно тестировали литые аналоги — при скачках давления на них образовывались микротрещины, что недопустимо по требованиям промышленной безопасности.

Нормативные требования: ГОСТ, СНиП и ТУ для задвижек

Российское законодательство в области промышленной безопасности предъявляет жесткие требования к запорной арматуре для высокого давления. Основные документы, которыми мы руководствуемся при выборе, — это ГОСТ 5762-2002 (задвижки стальные общего назначения) и СНиП 3.05.05-84 (правила монтажа). Согласно ГОСТ 5762, задвижка для давления свыше 100 атм должна проходить 100% контроль неразрушающими методами — ультразвуковой контроль сварных швов и рентгеноскопию отливок.

Кроме того, важно требовать у производителя заключение экспертизы промышленной безопасности Ростехнадзора. ООО «Чжэцзянская компания запорной арматуры Яньчэн» всегда предоставляет полный пакет разрешительной документации на каждую партию задвижек, предназначенных для работы под высоким давлением. Без этих бумаг эксплуатация арматуры на опасных производственных объектах запрещена.

Типичные ошибки при выборе задвижки для высокого давления

За 20 лет мы проанализировали десятки аварийных ситуаций на трубопроводах. Более 70% из них были вызваны неправильным подбором запорной арматуры. Приведем три самых частых заблуждения.

Ошибка 1: Экономия на материале корпуса

Замена легированной стали на обычную углеродистую может снизить стоимость задвижки на 30-40%. Но в условиях высокого давления и коррозионной среды такой выбор критически опасен. Мы фиксировали случаи, когда через 2 года эксплуатации на корпусе из стали 20Л появлялись свищи.

Ошибка 2: Неучет температурного расширения

Для трубопроводов высокого давления, работающих при температурах выше 200°C, требуется специальная задвижка с компенсирующими элементами. Стандартные модели при нагреве заклинивают.

Ошибка 3: Отсутствие сертификации на PN

Недобросовестные производители указывают завышенное PN. Мы настоятельно рекомендуем требовать протоколы гидравлических испытаний с давлением, в 1,5 раза превышающим номинальное.

Часто задаваемые вопросы (FAQ) по выбору задвижки для высокого давления

Вопрос 1: Можно ли устанавливать чугунную задвижку на трубопровод высокого давления?

Нет, это категорически запрещено правилами безопасности. Чугун — хрупкий материал. При гидроударе или перепаде давления корпус чугунной задвижки может разрушиться с образованием осколков, что приведет к тяжелым травмам персонала. Минимальное требование для PN от 16 — корпус из ковкого чугуна (ВЧШГ), но для надежной и долговременной работы мы, специалисты ООО «Чжэцзянская компания запорной арматуры Яньчэн», рекомендуем только стальные корпуса. Для давлений свыше 40 кгс/см² чугун неприменим в принципе.

Вопрос 2: Как отличить качественную задвижку от подделки при визуальном осмотре?

Обратите внимание на качество литья. У оригинала поверхность корпуса гладкая, без раковин, наплывов и видимых исправлений дефектов. Маркировка должна быть выбита, а не нанесена краской. На корпусе обязательно указываются: PN, DN, клеймо ОТК, температура применения и товарный знак завода-изготовителя. Шпиндель (шток) должен вращаться плавно, без заеданий. Если вы видите зазоры между корпусом и крышкой более 0,3 мм — перед вами брак. Также требуйте паспорт изделия с результатами гидроиспытаний.

Вопрос 3: Как часто нужно проводить техническое обслуживание задвижки высокого давления?

Согласно типовым регламентам, техническое обслуживание задвижки (смазка резьбы шпинделя, проверка сальникового уплотнения, протяжка фланцев) проводится не реже одного раза в 6 месяцев. Полное диагностическое обследование с разборкой узла — не реже одного раза в 3 года. Однако если задвижка работает в агрессивной среде или при постоянных температурных циклах (например, на паропроводе), межремонтный интервал сокращается до 1 года. Наша компания настоятельно советует вести журнал обслуживания для каждой единицы запорной арматуры.

Об авторе

Материал подготовлен техническими специалистами ООО «Чжэцзянская компания запорной арматуры Яньчэн». Наши инженеры имеют более 15 лет практического опыта подбора и сертификации трубопроводной арматуры для нефтегазовых, химических и энергетических объектов в России и странах СНГ. Мы сотрудничаем с проектными институтами и аттестованными лабораториями для проведения независимых испытаний.
