Как производится гибкая графитовая прокладка для сложных промышленных условий?
2026-09-30
Гибкая графитовая прокладка является одним из наиболее востребованных уплотнительных материалов в химической, нефтегазовой и энергетической промышленности. Она способна работать при температурах от -200°C до +550°C и давлениях до 20 МПа, обеспечивая надёжную герметизацию даже в самых агрессивных средах. По данным отраслевых исследований, до 35% утечек на промышленных объектах связано с неправильным выбором или установкой уплотнительных элементов. Инженеры Нинбо Кассит герметизирующие материалы лтд. проанализировали процесс производства гибких графитовых прокладок и подготовили рекомендации по их правильному монтажу.
В этой статье мы рассмотрим, как производится гибкая графитовая прокладка для сложных промышленных условий, какие этапы включает технологический процесс, как контролируется качество, а также уделим значительное внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке могут свести на нет все преимущества качественного уплотнения.
1. Сырьё для производства гибкой графитовой прокладки
Производство гибкой графитовой прокладки начинается с отбора качественного сырья. Основным компонентом является природный графит высокой чистоты, который подвергается специальной обработке.
1.1 Требования к исходному графиту
Для производства гибкой графитовой прокладки используется природный чешуйчатый графит с содержанием углерода не менее 95–99%. Важными параметрами являются:
- Размер чешуек — крупные чешуйки обеспечивают лучшую структуру и прочность.
- Содержание примесей — минимальное количество золы и серы.
- Химическая стойкость — способность сохранять свойства в агрессивных средах.
1.2 Интеркаляция и расширение
Ключевым этапом производства гибкой графитовой прокладки является интеркаляция — обработка графита кислотами (серной, азотной) с последующей промывкой и сушкой. При нагревании интеркалированного графита происходит его вспенивание и расширение, в результате чего образуется вермикулярный графит с высокой пористостью.
2. Технологический процесс производства гибкой графитовой прокладки
Производство гибкой графитовой прокладки включает несколько последовательных этапов, каждый из которых влияет на конечные свойства материала.
2.1 Этап 1: Расширение графита
Интеркалированный графит подвергается термической обработке при температуре 800–1000°C. В результате происходит резкое увеличение объёма (в 100–300 раз) и образование вермикулярной структуры. Полученный расширенный графит имеет низкую насыпную плотность.
2.2 Этап 2: Формование листа
Расширенный графит без добавления связующих подаётся на прокатный стан, где под давлением формуется в непрерывный лист. Плотность листа контролируется и обычно составляет 0,7–1,2 г/см³. Именно на этом этапе формируется гибкая графитовая прокладка как полуфабрикат.
2.3 Этап 3: Пропитка и модификация
Для повышения эксплуатационных характеристик гибкая графитовая прокладка может подвергаться дополнительной обработке:
- Антиоксидантная пропитка — для работы при температурах выше 450°C.
- Гидрофобная обработка — для снижения водопоглощения.

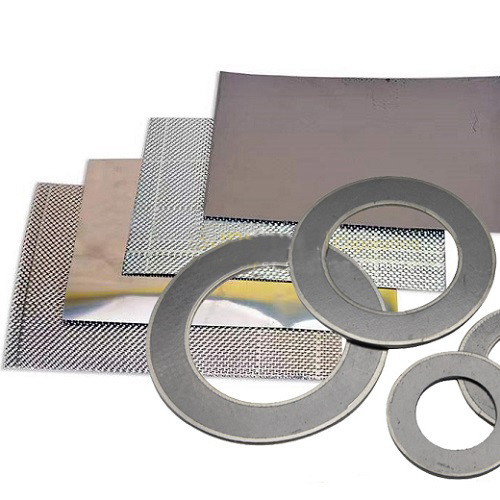

- Армирование — введение металлической сетки или фольги для повышения прочности.
2.4 Этап 4: Резка и упаковка
Готовый лист гибкой графитовой прокладки нарезается на заготовки нужного размера. Для стандартных фланцевых соединений прокладки вырубаются по шаблонам. Готовые изделия упаковываются в защитную плёнку и маркируются.
| Этап производства | Параметры процесса | Влияние на свойства |
| Интеркаляция | Обработка H₂SO₄/HNO₃ | Формирование слоистой структуры |
| Термическое расширение | 800–1000°C | Получение вермикулярного графита |
| Формование листа | Давление прокатки | Плотность и прочность прокладки |
| Пропитка | Антиоксиданты, гидрофобизаторы | Термостойкость и влагостойкость |
| Резка | По шаблонам фланцев | Точность геометрии |
3. Контроль качества при производстве гибкой графитовой прокладки
Качество гибкой графитовой прокладки контролируется на всех этапах производства. Основные проверяемые параметры:
- Плотность — измеряется весовым методом, допуск ±0,05 г/см³.
- Прочность на разрыв — не менее 4–5 МПа в продольном направлении.
- Содержание углерода — не менее 98% для стандартных марок.
- Содержание серы — не более 500 ppm для химического оборудования.
- Содержание золы — не более 0,5%.
- Сжимаемость и восстанавливаемость — по ASTM F36.
Наши специалисты Нинбо Кассит герметизирующие материалы лтд. проводят испытания каждой партии гибких графитовых прокладок в собственной лаборатории, что гарантирует стабильность характеристик.
4. Правильный монтаж гибкой графитовой прокладки
Около 40% нашего материала посвящено правильному монтажу гибкой графитовой прокладки, так как от этого напрямую зависит герметичность фланцевого соединения.
Основные этапы монтажа гибкой графитовой прокладки:
- Подготовка фланцев — очистка поверхностей от загрязнений, ржавчины и остатков старой прокладки.
- Проверка геометрии — контроль плоскостности и параллельности фланцев.
- Установка прокладки — точное центрирование по болтовым отверстиям.
- Затяжка болтов — крест-накрест в несколько проходов с контролем усилия.
- Проверка герметичности — визуальный осмотр и, при необходимости, тест под давлением.
Типичные ошибки при монтаже гибкой графитовой прокладки:
- Недостаточная очистка фланцев — плохой контакт, утечки.
- Перекос прокладки — неравномерное сжатие.
- Неравномерная затяжка болтов — деформация прокладки.
- Использование смазок — ухудшение адгезии графита.
Наши эксперты Нинбо Кассит герметизирующие материалы лтд. рекомендуют использовать динамометрический ключ и соблюдать рекомендованный момент затяжки для каждого типоразмера фланца.
5. Эксплуатация и обслуживание гибких графитовых прокладок
Для обеспечения длительного срока службы гибкой графитовой прокладки необходимо соблюдать правила эксплуатации:
- Контроль температуры — не превышать максимально допустимую для выбранной марки.
- Периодический осмотр — визуальный контроль на наличие утечек.
- Замена при износе — при появлении признаков разрушения или потери эластичности.
- Защита от механических повреждений — при монтаже и обслуживании.
Часто задаваемые вопросы о производстве и монтаже гибких графитовых прокладок
Качественная гибкая графитовая прокладка имеет однородную структуру без расслоений и посторонних включений. При сгибе она не крошится и не ломается. Плотность качественной прокладки составляет 1,0–1,2 г/см³ — она должна быть достаточно тяжёлой для своего размера. Также обратите внимание на наличие сертификатов качества и протоколов испытаний от производителя. Подделки часто имеют низкую плотность, содержат примеси и не выдерживают заявленных температур и давлений.
Повторное использование гибкой графитовой прокладки не рекомендуется. После сжатия и термического воздействия материал теряет часть своей упругости и восстановительной способности. Повторная установка может не обеспечить требуемую герметичность. Кроме того, при демонтаже на поверхности прокладки могут образоваться микротрещины и повреждения. Для ответственных соединений всегда используйте новую прокладку. Исключение составляют случаи, когда прокладка не была обжата и не контактировала с рабочей средой.
Усилие затяжки зависит от размера фланца, диаметра болтов и рабочего давления. Для стандартных соединений рекомендуется затяжка крест-накрест в 3–4 прохода с постепенным увеличением усилия до рекомендованного производителем. Для фланцев DN50–DN100 обычно достаточно момента 50–80 Н·м, для DN150–DN300 — 120–200 Н·м. Важно использовать динамометрический ключ и не превышать максимальный момент, чтобы не повредить прокладку. Наши специалисты предоставляют таблицы моментов затяжки для каждого типоразмера.
Гибкие графитовые прокладки следует хранить в сухом помещении при температуре от +5°C до +30°C и относительной влажности не более 70%. Прокладки должны быть защищены от прямого солнечного света, масел и химических веществ. Рекомендуется хранить их в оригинальной упаковке в горизонтальном положении. При соблюдении этих условий срок хранения составляет не менее 5 лет без потери свойств. Не допускается хранение прокладок вблизи нагревательных приборов или в условиях резких перепадов температур.
Гибкая графитовая прокладка не рекомендуется для работы с сильными окислителями: концентрированной азотной кислотой, жидким кислородом, фтором, хлором при высоких температурах. В этих средах графит может окисляться и разрушаться. Также не следует применять графитовые прокладки в расплавах металлов (железо, алюминий), так как графит взаимодействует с ними. Для таких сред используются специальные уплотнительные материалы. В остальных случаях гибкая графитовая прокладка является универсальным решением.
Статья подготовлена инженерно-техническим центром Нинбо Кассит герметизирующие материалы лтд. — производителя гибких графитовых прокладок, уплотнительных материалов и герметиков для промышленного оборудования. Наши специалисты имеют многолетний опыт разработки и производства уплотнительных решений для предприятий химической, нефтегазовой, энергетической и пищевой отраслей. Приведённые данные основаны на реальных проектах и требованиях ГОСТ 2.108-85 и ТР ТС 032/2013.
