Как применяется Подключаемая клеммная колодка в системах управления PLC?
2026-10-22
Программируемые логические контроллеры (PLC) являются основой современной промышленной автоматизации. От надёжности электрических соединений между контроллером и полевым оборудованием напрямую зависит бесперебойность технологических процессов. Именно здесь ключевую роль играет подключаемая клеммная колодка — элемент, который обеспечивает быстрое, надёжное и безопасное соединение проводников с модулями ввода-вывода ПЛК. По данным отраслевых исследований, до 25% отказов в системах управления PLC связано с ошибками монтажа или низким качеством клеммных соединений. Инженеры Нинбо Санань Электронные Технологии Лтд проанализировали применение подключаемых клеммных колодок в системах управления PLC и подготовили рекомендации по их правильному монтажу.
В этой статье мы рассмотрим, какие функции выполняет подключаемая клеммная колодка в системах PLC, какие типы колодок применяются, а также уделим значительное внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке подключаемых клеммных колодок приводят к ложным срабатываниям, потерям сигнала и аварийным остановкам оборудования.
1. Роль подключаемой клеммной колодки в системах управления PLC
Подключаемая клеммная колодка выполняет в системах PLC несколько ключевых функций, обеспечивающих надёжность и удобство эксплуатации.
1.1 Соединение полевых проводников с модулями ввода-вывода
ПЛК получает сигналы от датчиков и передаёт команды исполнительным механизмам. Подключаемая клеммная колодка обеспечивает электрическое соединение между проводниками полевой проводки и контактами модулей ввода-вывода. Благодаря разъёмной конструкции колодки можно быстро отключить жгут проводов от контроллера без демонтажа каждого провода.
1.2 Быстрый монтаж и обслуживание

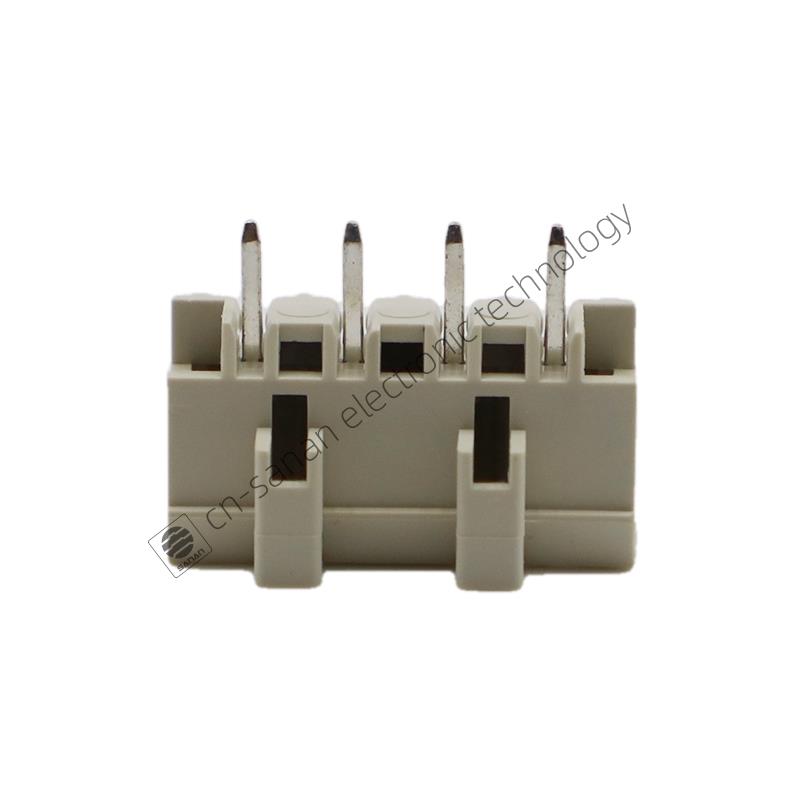

Подключаемая клеммная колодка состоит из двух частей: ответной части, закреплённой на модуле PLC, и съёмной части с подключёнными проводами. Это позволяет выполнять замену модуля или проведение регламентных работ без переналадки всей проводки.
1.3 Защита от ошибок подключения
Современные подключаемые клеммные колодки имеют кодирующие элементы (keying), которые физически исключают неправильную установку ответной части в разъём. Это предотвращает повреждение модулей PLC при ошибочном подключении.
1.4 Организация и маркировка проводки
Клеммные колодки обеспечивают упорядоченное расположение проводников, что упрощает диагностику и обслуживание системы. Многие модели имеют площадки для маркировки каждого контакта.
2. Типы подключаемых клеммных колодок для систем PLC
В системах управления PLC применяются различные типы подключаемых клеммных колодок, выбор которых зависит от задач и условий эксплуатации.
2.1 Винтовые подключаемые клеммные колодки
Классический тип, обеспечивающий надёжное соединение за счёт механического зажима проводника винтом. Отличаются высокой устойчивостью к вибрации и используются в ответственных системах.
2.2 Пружинные подключаемые клеммные колодки
Позволяют выполнять монтаж без инструментов за счёт пружинного механизма. Широко применяются в современных ПЛК, где важна скорость сборки и обслуживания.
2.3 Push-in подключаемые клеммные колодки
Разновидность пружинных колодок, в которых проводник вставляется напрямую. Обеспечивают максимальную скорость монтажа и виброустойчивость.
2.4 Колодки с предохранителями и разъединителями
Применяются для защиты цепей PLC и возможности отключения отдельных сигналов без демонтажа проводки.
| Тип подключаемой клеммной колодки | Способ монтажа | Преимущества | Рекомендуемое применение |
| Винтовая | Зажим винтом | Высокая надёжность, вибростойкость | Ответственные системы, тяжёлые условия |
| Пружинная | Пружинный зажим | Быстрый монтаж, без инструмента | Стандартные системы PLC |
| Push-in | Прямая вставка проводника | Максимальная скорость, виброустойчивость | Современные ПЛК, массовая сборка |
| С предохранителем | Винтовой или пружинный | Защита цепей, возможность отключения | Цепи с повышенными рисками |
3. Ошибки при выборе и монтаже подключаемых клеммных колодок в системах PLC
Неправильный выбор или монтаж подключаемых клеммных колодок может привести к серьёзным проблемам в работе системы управления PLC.
- Несоответствие сечения проводника — перегрев или плохой контакт.
- Использование колодок без кодировки — риск неправильной установки и повреждения PLC.
- Недостаточная затяжка контактов — ослабление соединения и потеря сигнала.
- Отсутствие маркировки — сложность диагностики при обслуживании.
- Применение некачественных материалов — коррозия и снижение срока службы.
4. Правильный монтаж подключаемых клеммных колодок в системах PLC
Около 40% нашего материала посвящено правильному монтажу подключаемых клеммных колодок, так как от этого напрямую зависит надёжность системы управления PLC.
Основные этапы монтажа подключаемой клеммной колодки:
- Выбор колодки в соответствии с модулем PLC — по типу, количеству контактов и шагу.
- Подготовка проводников — зачистка изоляции на длину, указанную производителем (обычно 8–10 мм).
- Установка наконечников — для многопроволочных проводов обязательны.
- Подключение проводников к съёмной части колодки — согласно схеме.
- Установка съёмной части в ответную часть на модуле — до щелчка, с соблюдением кодировки.
- Затяжка контактов — с нормированным усилием (для винтовых).
- Маркировка — нанесение номеров контактов и назначения сигналов.
- Проверка соединений — протяжка и тестирование сигналов.
Типичные ошибки при монтаже подключаемых клеммных колодок:
- Попадание изоляции под зажим — ухудшение контакта.
- Перетяжка винтов — повреждение проводника или колодки.
- Неправильная кодировка — колодка не устанавливается до конца.
- Отсутствие наконечников на многопроволочных проводах — распушение жил.
- Установка колодки с перекосом — повреждение контактов модуля PLC.
Наши специалисты Нинбо Санань Электронные Технологии Лтд рекомендуют использовать подключаемые клеммные колодки, соответствующие требованиям ГОСТ 10434-82 и ТР ТС 004/2011.
5. Техническое обслуживание подключаемых клеммных колодок в системах PLC
Для обеспечения стабильной работы системы управления PLC необходимо регулярное обслуживание подключаемых клеммных колодок:
- Периодическая проверка затяжки контактов — особенно при вибрации.
- Контроль нагрева соединений — с помощью тепловизора.
- Очистка от пыли и загрязнений — при плановом обслуживании.
- Проверка маркировки — для упрощения диагностики.
- Замена повреждённых колодок — при появлении трещин или оплавлений.
Часто задаваемые вопросы о подключаемых клеммных колодках в системах PLC
Подключаемая клеммная колодка состоит из двух частей, что позволяет быстро отключать проводку от модуля PLC без демонтажа каждого проводника. Это значительно ускоряет замену модулей и проведение регламентных работ. Кроме того, подключаемые колодки часто имеют кодирующие элементы, исключающие неправильную установку. В системах PLC, где важна минимизация времени простоя, это критическое преимущество. Наши специалисты Нинбо Санань Электронные Технологии Лтд предлагают широкий выбор таких колодок.
Для монтажа подключаемой клеммной колодки проводники необходимо зачистить на длину 8–10 мм (в зависимости от модели), не допуская надрезов жил. Для многопроволочных проводов обязательно использование наконечников (тубусных или кольцевых). Важно, чтобы изоляция не попадала под зажим, а оголённая часть полностью входила в контактное гнездо. Соблюдение этих правил обеспечивает надёжный контакт и предотвращает нагрев соединения.
Качество монтажа проверяется визуальным осмотром (отсутствие изоляции под зажимом, правильная посадка колодки), протяжкой каждого проводника (он не должен выдёргиваться), измерением переходного сопротивления. В ответственных системах проводится тепловизионный контроль под нагрузкой. Также важно проверить соответствие маркировки схеме. Регулярная проверка позволяет своевременно выявить ослабление контактов и предотвратить отказы.
Да, для взрывоопасных зон выпускаются специальные подключаемые клеммные колодки в исполнении Ex, соответствующие требованиям ГОСТ Р МЭК 60079-0-2011. Они имеют искробезопасную конструкцию и маркируются соответствующим образом. При выборе необходимо учитывать категорию взрывоопасной зоны и класс смеси. Наши специалисты помогут подобрать подходящие колодки для ваших условий.
Для условий вибрации лучше всего подходят винтовые подключаемые клеммные колодки с пружинными шайбами или Push-in колодки с повышенным усилием зажима. Пружинные колодки также показывают хорошие результаты благодаря постоянному поджатию. Важно использовать колодки с фиксаторами, предотвращающими самоотвинчивание. Регулярная проверка затяжки контактов обязательна. В особо тяжёлых условиях рекомендуется дополнительная фиксация проводников.
Статья подготовлена инженерно-техническим центром Нинбо Санань Электронные Технологии Лтд — производителя и поставщика подключаемых клеммных колодок, разъёмов и электротехнических изделий для промышленной автоматизации. Наши специалисты имеют многолетний опыт применения подключаемых клеммных колодок в системах управления PLC на предприятиях России и стран СНГ. Приведённые данные основаны на реальных проектах и требованиях ГОСТ 10434-82 и ТР ТС 004/2011.
