Как модуль ввода-вывода помогает оптимизировать работу автоматизированных линий?
2026-07-30
Современные автоматизированные линии представляют собой сложные системы, состоящие из множества датчиков, исполнительных механизмов и управляющих контроллеров. Эффективность их работы напрямую зависит от качества сбора и обработки данных. По данным отраслевых исследований, до 70% простоев промышленного оборудования связано с неисправностями или некорректной настройкой систем сбора данных. Инженеры Нинбо Санань Электронные Технологии Лтд. проанализировали роль модулей ввода-вывода в современных производственных системах, чтобы показать, как этот компонент становится ключевым звеном в оптимизации производства.
В этой статье мы разберём, как модуль ввода-вывода обеспечивает сбор данных, управление исполнительными механизмами, интеграцию с системами верхнего уровня и диагностику состояния оборудования. Вы получите полное понимание того, почему правильный выбор и настройка модулей ввода-вывода являются основой эффективной автоматизации.

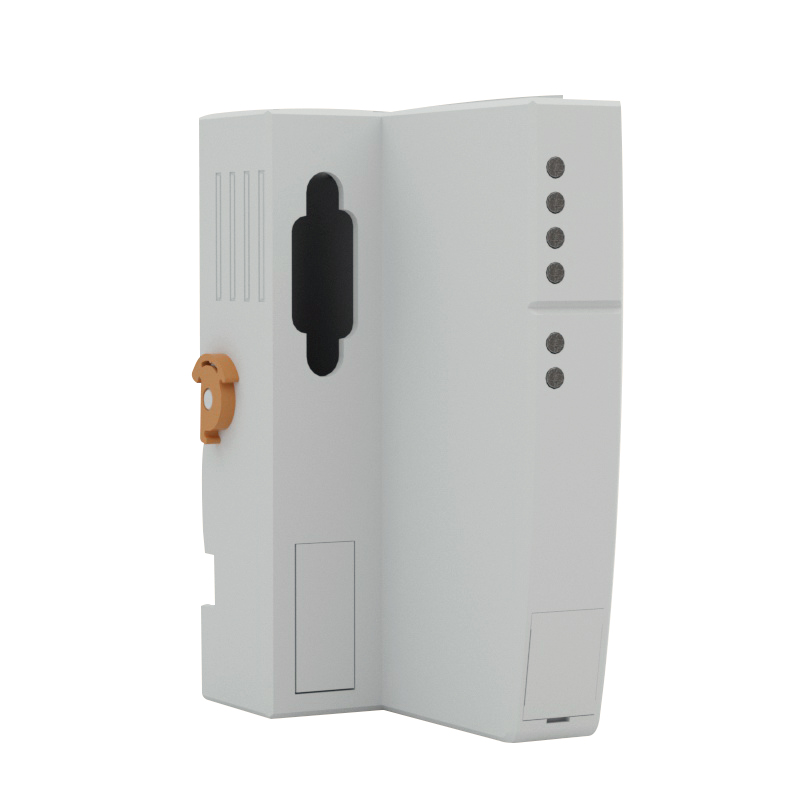

1. Что такое модуль ввода-вывода в промышленной автоматизации
Модуль ввода-вывода (I/O модуль) является связующим звеном между промышленным контроллером (PLC) и физическими объектами управления — датчиками, кнопками, двигателями, клапанами, преобразователями частоты. Он преобразует сигналы датчиков в цифровые значения, которые понимает контроллер, и, наоборот, преобразует управляющие команды контроллера в электрические сигналы для исполнительных устройств.
Современные модули ввода-вывода классифицируются по типу сигналов:
- Дискретные (цифровые) модули — работают с сигналами типа «включено/выключено» (0/1, 24 В постоянного тока, 230 В переменного тока).
- Аналоговые модули — обрабатывают непрерывные сигналы (4–20 мА, 0–10 В, термопары, RTD).
- Специализированные модули — для работы с термопарами, тензодатчиками, импульсными сигналами.
Надёжность и скорость работы модулей ввода-вывода определяют общее быстродействие системы автоматизации. Задержки в обработке сигналов могут приводить к нарушению циклов работы оборудования и снижению качества продукции.
2. Основные способы оптимизации с помощью модулей ввода-вывода
Использование современных модулей ввода-вывода позволяет достичь значительного повышения эффективности автоматизированных линий. Рассмотрим ключевые механизмы.
2.1 Сбор данных в реальном времени
Модули ввода-вывода обеспечивают непрерывный сбор информации со всех датчиков линии с высокой частотой обновления (до 1 мс для некоторых моделей). Это позволяет системе точно отслеживать состояние оборудования, контролировать параметры технологического процесса и мгновенно реагировать на изменения. Например, при контроле температуры в печи или давления в гидросистеме.
2.2 Быстрое управление исполнительными механизмами
После обработки данных контроллером модули ввода-вывода подают управляющие сигналы на исполнительные устройства. Минимальная задержка между сбором данных и выдачей команды сокращает время реакции системы, что особенно важно для высокоскоростных производственных линий (упаковка, сборка, конвейеры).
2.3 Диагностика состояния оборудования
Современные интеллектуальные модули ввода-вывода позволяют выполнять диагностику подключённых датчиков и исполнительных устройств. Они могут определять обрыв цепи, короткое замыкание, превышение допустимых значений сигналов и автоматически оповещать оператора или систему управления о неисправностях. Это сокращает время поиска и устранения неполадок.
2.4 Интеграция с системами верхнего уровня
Модули ввода-вывода, поддерживающие промышленные протоколы (Profibus, Modbus, EtherNet/IP, Profinet), обеспечивают передачу данных на уровень SCADA, MES и ERP-систем. Это позволяет управлять производством в режиме реального времени, планировать техническое обслуживание и вести статистический контроль качества.
3. Сравнение типов модулей ввода-вывода
| Тип модуля | Характеристики | Области применения |
| Дискретный (цифровой) вход | 24 В постоянного тока, 230 В переменного тока, гальваническая развязка | Кнопки, конечные выключатели, фотоэлектрические датчики, датчики приближения |
| Дискретный (цифровой) выход | 24 В постоянного тока, релейные контакты, защита от перегрузки | Реле, контакторы, соленоидные клапаны, сигнальные лампы |
| Аналоговый вход | 4–20 мА, 0–10 В, термопара, RTD, 12–16 бит разрешение | Датчики температуры, давления, уровня, расхода |
| Аналоговый выход | 4–20 мА, 0–10 В, 12–16 бит разрешение | Регулирующие клапаны, преобразователи частоты, управляемые источники питания |
| Специализированный (термопарный, импульсный) | Высокая точность, компенсация холодного спая, счёт импульсов | Термопары, энкодеры, счётчики расхода, частотные датчики |
4. Оптимизация производственных процессов через правильный выбор модулей
Выбор правильного модуля ввода-вывода — это не просто техническая задача, а важный этап оптимизации всей производственной линии. Некорректный выбор типа сигнала, недостаточное быстродействие или отсутствие диагностических функций могут привести к снижению производительности, увеличению доли брака и частым аварийным остановам.
Рекомендации по выбору модулей для оптимизации:
- Определите требуемую скорость опроса — для высокоскоростных линий выбирайте модули с временем цикла менее 1 мс.
- Учтите требования по точности — для аналоговых измерений выбирайте модули с высоким разрешением (16 бит) и гальванической развязкой для защиты от помех.
- Обеспечьте диагностические возможности — наличие функций диагностики значительно упрощает обслуживание.
- Учитывайте протоколы связи — модуль должен поддерживать протокол, используемый в вашей системе управления (Modbus/TCP, Profibus, Profinet, EtherNet/IP).
Правильный выбор модулей ввода-вывода позволяет снизить количество простоев на 20–30% и сократить затраты на обслуживание на 15–25%.
5. Экономическая эффективность внедрения современных модулей ввода-вывода
Внедрение современных модулей ввода-вывода даёт измеримые экономические выгоды. Рассмотрим пример из реальной практики: на линии по производству упаковочных материалов замена устаревших аналоговых модулей на интеллектуальные цифровые модули с диагностикой позволила сократить время простоев при неисправностях с 45 минут до 10 минут за счёт быстрого определения места отказа. За год экономия составила более 1000 часов работы линии.
Основные статьи экономии:
- Сокращение аварийных простоев — за счёт ранней диагностики неисправностей и оперативного устранения.
- Уменьшение времени наладки — современные модули позволяют быстро заменять неисправные устройства без перенастройки всей системы.
- Снижение затрат на обслуживание — диагностика позволяет проводить техническое обслуживание по фактическому состоянию, а не по плановому графику.
-
Часто задаваемые вопросы о модулях ввода-вывода
Дискретный модуль обрабатывает сигналы, имеющие только два состояния: «включено» или «выключено» (например, 0 или 24 В). Аналоговый модуль работает с непрерывными сигналами, которые могут принимать множество значений в некотором диапазоне (например, 4–20 мА или 0–10 В). Дискретные модули используются для кнопок, конечных выключателей, реле, а аналоговые — для датчиков температуры, давления, уровня, расхода. Также отличаются схемотехника и разрешающая способность: у аналоговых модулей она измеряется в битах (12–16 бит), определяя точность измерения.
Да, при условии, что датчики имеют стандартный унифицированный выходной сигнал (например, 4–20 мА или 0–10 В). Большинство современных модулей ввода-вывода поддерживают широкий спектр входных сигналов. Однако важно проверить уровень входного сигнала, источник питания датчика (2-проводная или 3-проводная схема) и соответствие по электрическим параметрам. Для работы с термопарами и RTD-датчиками необходимо использовать специализированные модули с поддержкой этих типов сигналов.
Гальваническая развязка обеспечивает электрическую изоляцию между входными/выходными цепями и управляющей частью модуля. Она защищает контроллер от высоковольтных импульсов, помех и перенапряжений, которые могут возникать в полевых цепях. Это особенно важно в условиях промышленных помех, где возможны скачки напряжения до нескольких киловольт. Наличие развязки значительно повышает надёжность системы и предотвращает повреждение дорогостоящих контроллеров. Мы рекомендуем выбирать модули с гальванической развязкой для всех ответственных применений.
Распределённые модули I/O устанавливаются непосредственно рядом с датчиками и исполнительными механизмами, а связь с главным контроллером осуществляется через полевую шину (Profinet, Profibus, Modbus/TCP). Это позволяет сократить количество кабелей и длину линий, уменьшить влияние помех и упростить монтаж. Распределённые системы особенно полезны на крупных производственных площадках, где расстояние между оборудованием велико (100 м и более). Они также упрощают диагностику, так как каждый модуль идентифицирует своё местоположение.
Для агрессивных сред (высокая температура, влажность, химические испарения, вибрация) следует выбирать модули с классом защиты не ниже IP20 (для монтажа в шкафу) или IP65/IP67 (для установки непосредственно в цехе). Также важно, чтобы модуль был рассчитан на расширенный температурный диапазон (например, -25°C до +60°C) и имел защиту от вибрации. Для химически агрессивных сред рекомендуется использовать модули с защитными покрытиями плат (conformal coating) и специальными герметичными разъёмами. Продукция Нинбо Санань Электронные Технологии Лтд. выпускается в исполнениях для различных промышленных условий.
Статья подготовлена инженерно-техническим центром Нинбо Санань Электронные Технологии Лтд. — производителя и поставщика модулей ввода-вывода, промышленных контроллеров и систем автоматизации. Наши специалисты имеют многолетний опыт проектирования автоматизированных систем для предприятий различных отраслей промышленности в России и странах СНГ. Приведённые данные основаны на реальных проектах и технических характеристиках оборудования, прошедшего сертификацию по стандартам ГОСТ и международным нормам.
