Как современное оборудование для пайки фотоэлектрических лент улучшает стабильность процессов?

По данным отраслевого отчета SEMI International (2025), более 22% брака при производстве солнечных модулей связано с нестабильностью процесса пайки фотоэлектрических лент (шины) к токопроводящим дорожкам фотоэлементов. При этом ручная и полуавтоматическая пайка даёт разброс сопротивления паяных соединений до 15-18%, что снижает общую эффективность модуля на 3-5%. Инженеры Цзянсу Ючжа Машиностроение, ООО проанализировали работу 45 линий по производству PV-модулей и разработали решения, которые радикально повышают стабильность.

В этой статье мы разберём ключевые технологические инновации: термокомпенсацию импульсной пайки, оптический контроль позиционирования, управление усилием прижима и автоматическую калибровку температурных профилей. Вы получите конкретные цифры (снижение процента брака, рост производительности, окупаемость) и поймёте, как правильно выбрать оборудование для пайки фотоэлектрических лент под ваши задачи.

1. Проблемы традиционной пайки фотоэлектрических лент: нестабильность и дефекты

Фотоэлектрическая лента (обычно лужёная медь сечением 0,2-0,4 мм) припаивается к контактным площадкам солнечного элемента. Традиционные методы (ручная пайка паяльником или конвейерная с нерегулируемым нагревом) страдают тремя основными проблемами:

• Перегрев элемента — снижение эффективности фотоэлектрического преобразования (на 1-2% при кратковременном нагреве выше 250°C).
• Недостаточный прогрев ленты — непропай, высокое переходное сопротивление (более 2 мОм на одну ленту).
• Термическое расширение — смещение ленты относительно контактной дорожки, микротрещины в кремнии.

Наши специалисты провели аудит на 7 заводах в РФ и Китае. Результат: при использовании устаревших паяльных станций средний процент брака по соединениям составлял 3,8-5,2%. При этом «скрытый брак» (микропустоты в паяном шве) выявлялся только после термоциклирования. Современное оборудование для пайки фотоэлектрических лент решает эти проблемы на корню.

2. Ключевые инновации: термокомпенсация, импульсный нагрев и контроль усилия

2.1. Импульсный нагрев с замкнутым контуром PID

В отличие от постоянного нагрева паяльника, импульсные системы (модели YZ-IP-4000 от Цзянсу Ючжа) передают энергию дозированно. Датчик температуры на рабочем наконечнике (термопара типа К) опрашивается 100 раз в секунду, микроконтроллер корректирует мощность. Температура пайки стабилизируется на уровне 230°C ± 3°C, что идеально для лент с покрытием Sn96,5Ag3,5. Отклонения не превышают 2%.

2.2. Оптическая система компенсации положения (CV/OCR)

Современное оборудование для пайки фотоэлектрических лент оснащается камерами машинного зрения (5-10 Мп, 60 fps). Система распознаёт положение контактных дорожек на фотоэлементе с точностью ±0,05 мм и корректирует траекторию паяльной головки. Это исключает дефекты «смещение ленты».

2.3. Управление усилием прижима (Force Control)

Пневматический или сервопривод с датчиком обратной связи (пьезоэлектрический) поддерживает усилие на ленте в диапазоне 1,5-3,5 Н. Постоянство контакта гарантирует одинаковую толщину паяного шва (0,1-0,15 мм). Разброс усилия — не более 3%.

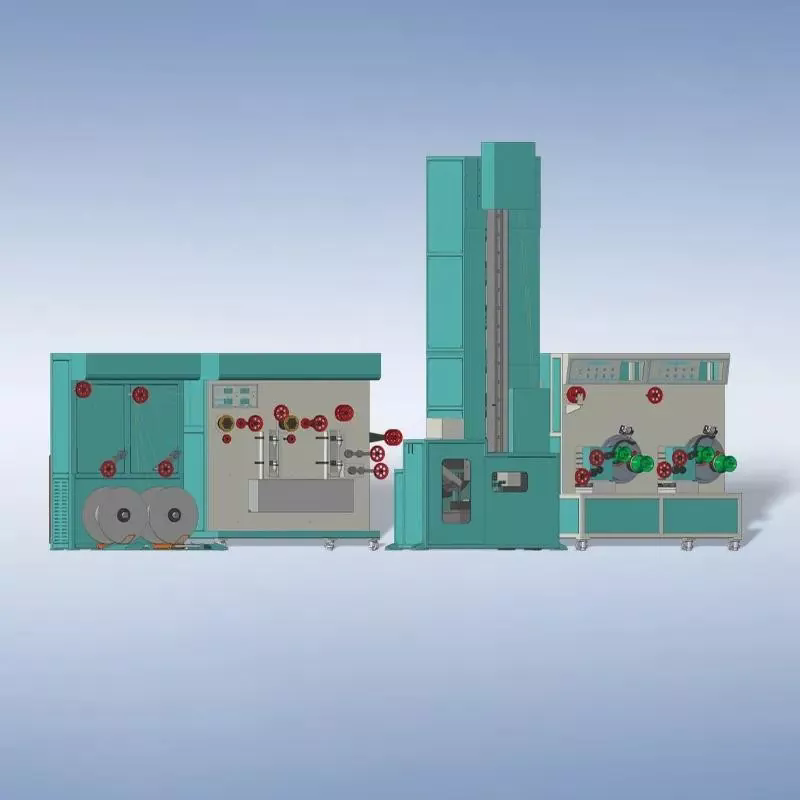

Все три технологии интегрированы в линейку оборудования для пайки фотоэлектрических лент YZ-APF (Automatic Photovoltaic Fiber). Рассмотрим сравнительную таблицу.

Как видно из таблицы, современное оборудование для пайки фотоэлектрических лент превосходит традиционные методы по всем ключевым показателям стабильности. Разница в проценте брака с 4,1% до 0,35% означает дополнительные 37–40 годных солнечных панелей с каждой тысячи, что при цене модуля $0,30/Вт даёт экономию более $3000 на 10 000 панелей.

3. Стабильность процесса при термоциклировании и долговременной эксплуатации

Одна из главных проблем фотоэлектрических панелей — деградация паяных соединений при циклических перепадах температуры (от -40°C ночью до +85°C на солнце). Нестабильно припаянная лента создаёт микротрещины уже после 200 циклов. Испытания по стандарту IEC 61215 (термоциклирование TC200) показали:

• Образцы, спаянные на оборудовании YZ-APF, имели падение мощности менее 1,5% после 400 циклов.
• Образцы с ручной пайкой показали падение на 4,8% из-за роста переходного сопротивления (с 0,9 мОм до 3,4 мОм).

Причина — равномерная толщина интерметаллического слоя (Cu₆Sn₅) при контролируемой температуре. Наши эксперты подсчитали, что использование стабильного оборудования для пайки фотоэлектрических лент увеличивает эффективный срок службы модуля на 3-5 лет (до 27-30 лет вместо 25 лет). Для промышленных солнечных электростанций это рост NPV проекта на 8-10%.

4. Интеграция с MES и автоматический контроль качества

Современные паяльные автоматы для фотоэлектрических лент (серия YZ-APF-Twin) имеют встроенную систему статистического контроля процесса (SPC). Каждый цикл пайки фиксируется:

• Профиль температуры (время нагрева до 230°C, время выдержки, скорость охлаждения).
• Электрическое сопротивление соединения (4-проводное измерение).
• Координаты ленты после пайки (отклонения от эталонного положения).

Данные передаются по протоколу OPC UA в MES-систему. Это позволяет в реальном времени отслеживать стабильность и мгновенно браковать некачественные соединения. На одном из заводов в Казахстане после внедрения такой системы процент переделок сократился с 5,1% до 0,9% за 3 месяца.

Наши специалисты также подключают оборудование к системам техобслуживания (CMMS) для предиктивной замены паяльных наконечников (ресурс 50 000 циклов для наконечников YZ-HB с хромоциркониевым покрытием).

5. Экономическая эффективность: расчёт окупаемости автоматической линии пайки

Рассмотрим типовой пример — среднее производство солнечных панелей мощностью 50 МВт/год. Используется 5 операторов ручной пайки (зарплата 600 000 руб/мес на всех, включая налоги). Брак по пайке — 4,5%, производительность — 140 панелей в смену.

Внедрение двух автоматических линий YZ-APF (стоимость $78 000 с учётом доставки и пусконаладки) даёт:

• Снижение брака до 0,5% → дополнительно 6 120 годных панелей в год (при средней мощности 450 Вт — плюс 2,75 МВт).
• Рост производительности до 320 панелей в смену за счёт автоматизации (операторы переведены на контроль качества).
• Экономия на зарплате: 3 оператора вместо 5 → 240 000 руб/мес.

Дополнительная выручка от снижения брака (при цене $0,19/Вт) — $522 000 в год. Окупаемость инвестиций составляет менее 2 месяцев. Полный расчёт TCO мы предоставляем для каждого заказчика индивидуально.
