Как вертикальный обрабатывающий центр повышает точность обработки?
2026-08-04
Современное машиностроение предъявляет всё более жёсткие требования к точности обработки деталей. Сокращение допусков с десятых долей миллиметра до нескольких микрометров потребовало принципиально нового подхода к металлообработке. По данным аналитических отраслевых исследований, точность обработки деталей напрямую влияет на срок службы механизмов, уровень шума и вибрации, а также на энергоэффективность конечных изделий. Инженеры ООО «Тяньцзинь ХОРИ Тек» провели анализ факторов, влияющих на точность обработки, чтобы показать, как вертикальный обрабатывающий центр позволяет достигать прецизионных результатов.
В этой статье мы разберём ключевые аспекты, обеспечивающие высокую точность при работе на вертикальном обрабатывающем центре: жёсткость конструкции и виброгашение, системы числового программного управления (ЧПУ), термическую стабильность, прецизионные шпиндели и измерительные системы. Вы получите понимание того, почему вертикальный обрабатывающий центр является предпочтительным выбором для операций, требующих высокой точности.

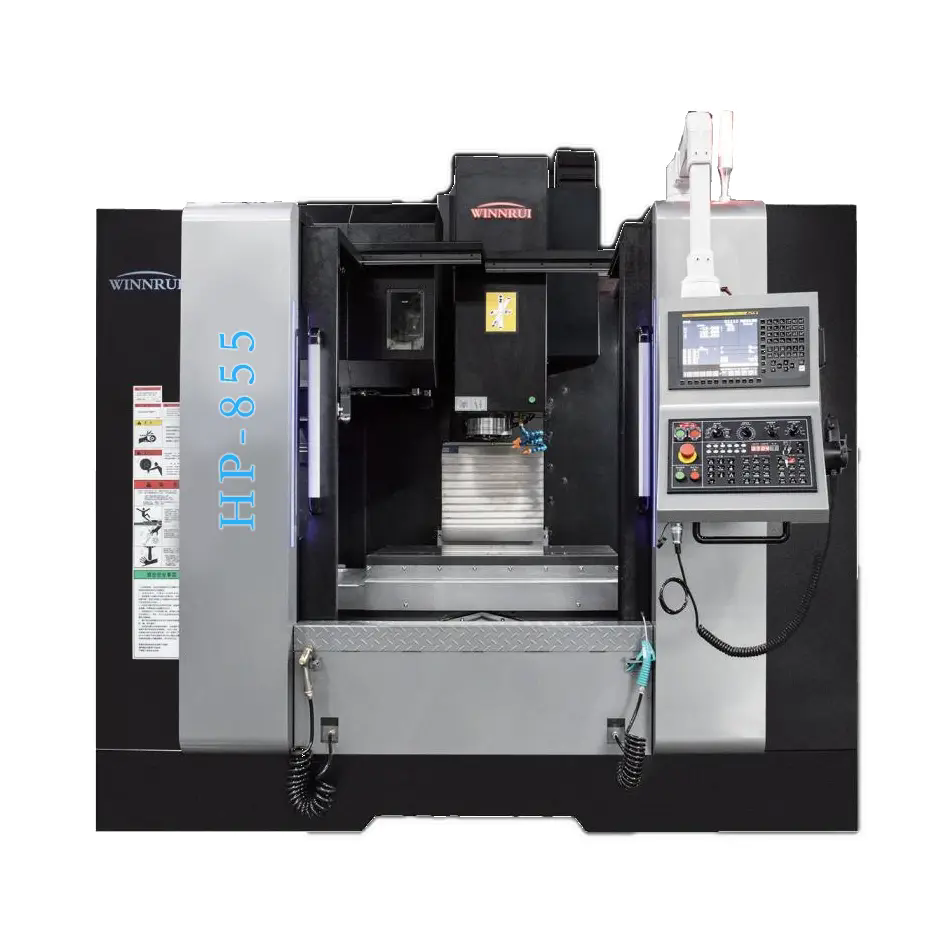

1. Жёсткость конструкции и виброгашение как основа точности
Одним из главных факторов, определяющих точность обработки, является жёсткость станка. Вертикальный обрабатывающий центр имеет массивную литую станину, которая обеспечивает высокую устойчивость к деформациям под нагрузкой. Жёсткость станины определяет, насколько точно инструмент следует заданной траектории при снятии стружки.
Основные конструктивные решения, повышающие жёсткость:
- Литая станина из высокопрочного чугуна — обладает высокой демпфирующей способностью и минимальными температурными расширениями.
- Широкие направляющие с роликовыми или шариковыми каретками, обеспечивающие устойчивость и плавность движения.
- Усиленная конструкция портала и стола — позволяет выдерживать высокие нагрузки при фрезеровании и сверлении.
- Применение конечных элементов на этапе проектирования для оптимизации распределения масс и снижения вибраций.
Вибрации, возникающие при резании, являются одним из главных врагов точности. Даже микроскопические колебания инструмента и заготовки приводят к отклонениям от заданной геометрии. Вертикальные обрабатывающие центры оснащаются системами активного и пассивного виброгашения: заполненные песком или специальными композитами полости станины, а также виброгасящие подушки, размещаемые под станиной.
Исследования показывают, что жёсткость современных вертикальных обрабатывающих центров в 2–3 раза выше, чем у универсальных фрезерных станков аналогичного размера. Это позволяет обрабатывать детали с допусками до ±0,005 мм.
2. Системы ЧПУ и прецизионная кинематика
Точность обработки также определяется качеством системы управления, которая преобразует геометрическую модель детали в перемещения рабочих органов. Современные вертикальные обрабатывающие центры оснащаются высокоточными системами ЧПУ с разрешением перемещения до 0,001 мм.
Ключевые факторы влияния ЧПУ на точность:
- Высокая частота обновления сигнала — позволяет сглаживать траектории и минимизировать погрешности интерполяции.
- Алгоритмы предварительного чтения кадров (look-ahead) — система анализирует программу на несколько шагов вперёд и оптимизирует скорость для плавного движения без рывков.
- Цифровые сервоприводы с обратной связью — обеспечивают точное позиционирование с компенсацией люфтов и упругих деформаций.
- Поддержка датчиков измерения инструмента и заготовки — позволяет автоматически корректировать положение инструмента и контролировать процесс.
Высокое разрешение и быстродействие систем ЧПУ, используемых в оборудовании ООО «Тяньцзинь ХОРИ Тек», позволяют поддерживать точность позиционирования в пределах ±0,003 мм, что соответствует международным стандартам прецизионной обработки.
3. Термическая стабильность — борьба с температурными деформациями
Температурные расширения являются одной из основных причин погрешностей при обработке на станках. В процессе работы происходит нагрев шпинделя, направляющих и других элементов, что вызывает изменения геометрии станка. Современные вертикальные обрабатывающие центры решают эту проблему комплексно.
Меры для обеспечения термической стабильности:
- Термосистемы с жидкостным охлаждением шпинделя — поддерживают постоянную температуру шпиндельного узла.
- Автоматическая компенсация температурных перемещений — датчики температуры на основных узлах передают сигналы в ЧПУ, которое корректирует траекторию инструмента в реальном времени.
- Симметричная конструкция станины — снижает неравномерность нагрева.
- Теплоизоляция критических узлов — защита от внешних тепловых воздействий.
Комплексная система термокомпенсации позволяет поддерживать точность обработки в течение всей рабочей смены, независимо от колебаний температуры в цехе.
4. Прецизионные шпиндели и инструмент
Качество шпинделя напрямую влияет на точность обработки. Шпиндель должен обеспечивать высокую жёсткость, минимальное биение и стабильность вращения на различных скоростях. Современные вертикальные обрабатывающие центры оснащаются шпинделями с характеристиками, недостижимыми на обычных станках.
Особенности прецизионных шпинделей:
- Высокоточные подшипники класса P4 или выше — обеспечивают осевое и радиальное биение не более 0,002 мм.
- Гидростатическая или аэростатическая смазка — снижает трение и вибрации.
- Широкий диапазон частот вращения — позволяет подбирать оптимальные режимы для различных материалов и инструментов.
- Системы балансировки — встроенные датчики для контроля биения инструмента в процессе работы.
| Фактор точности | Вертикальный обрабатывающий центр | Универсальный фрезерный станок |
| Достижимый допуск на линейные размеры, мм | ±0,003 – ±0,005 | ±0,01 – ±0,02 |
| Позиционирование осей | ±0,002 мм (с компенсацией) | ±0,008 мм (без компенсации) |
| Биение шпинделя на вылете 300 мм | менее 0,005 мм | 0,015–0,025 мм |
| Термическая стабильность за 8 часов работы | Изменение ≤0,005 мм | Изменение до 0,02 мм |
| Воспроизводимость результатов | Высокая (Cpk ≥ 1,67) | Средняя (Cpk ~ 1,0) |
5. Измерительные системы и обратная связь
Современные вертикальные обрабатывающие центры оснащаются измерительными системами, которые позволяют контролировать размеры деталей непосредственно в процессе обработки. Системы обратной связи обеспечивают автоматическую корректировку параметров и исключают брак.
Основные измерительные функции:
- Измерение инструмента — система автоматически определяет длину и диаметр инструмента и заносит данные в память ЧПУ.
- Измерение заготовки — определение исходных размеров заготовки и её положения относительно системы координат станка.
- Контроль в процессе обработки — измерение размеров детали после выполнения операций с автоматическим внесением корректив.
- Автоматический пересчёт траектории — при обнаружении отклонений система корректирует управляющую программу.
Применение таких систем позволяет снизить долю брака в серийном производстве до менее чем 0,1% и обеспечивает стабильность качества на протяжении всей партии.
Часто задаваемые вопросы о вертикальных обрабатывающих центрах
Современные вертикальные обрабатывающие центры обеспечивают точность позиционирования осей в пределах ±0,003 мм, а точность обработки деталей — в пределах ±0,005 мм по размерам. При использовании измерительных систем и компенсации погрешностей возможна обработка с точностью до ±0,002 мм на отдельных операциях. Эти показатели достигаются на оборудовании, прошедшем температурную стабилизацию и имеющем высококачественные направляющие и шпиндель. Реальная достижимая точность зависит от материала заготовки, вида инструмента и режимов резания.
Периодичность калибровки зависит от интенсивности использования и требований к точности. В стандартном режиме (одна смена) рекомендуется проводить полную геометрическую калибровку один раз в 3–4 месяца. При трёхсменной работе — ежемесячно. В промежутках между калибровками следует проводить ежедневную проверку нулевых положений и инструмента. Встроенные системы автоматической калибровки сокращают необходимость ручной настройки и позволяют поддерживать точность на протяжении всей смены.
Да, скорость обработки напрямую влияет на точность. С увеличением скорости возрастают динамические нагрузки на механизмы станка, что может привести к вибрациям и снижению точности. Современные системы ЧПУ с предиктивным управлением позволяют поддерживать баланс между скоростью и точностью. Для высокоточных операций рекомендуется использовать пониженные скорости подачи и вращения шпинделя. В оборудовании ООО «Тяньцзинь ХОРИ Тек» предусмотрены режимы работы, оптимизированные для высокоскоростной и высокоточной обработки.
Материал заготовки влияет на точность косвенно — через силы резания, тепловыделение и упругие деформации. Твёрдые материалы (стали, титан) требуют более жёстких режимов резания и создают большие нагрузки на станок. При обработке мягких материалов (алюминий, медь) важна устойчивость от вибраций. Вертикальные обрабатывающие центры с высокой жёсткостью способны эффективно обрабатывать широкий спектр материалов, но для каждого типа материала должны быть выбраны оптимальные параметры резания и система охлаждения.
Статья подготовлена инженерно-техническим центром ООО «Тяньцзинь ХОРИ Тек» — поставщика металлообрабатывающего оборудования, включая вертикальные обрабатывающие центры, токарные станки с ЧПУ и измерительные системы. Наши специалисты имеют многолетний опыт внедрения высокоточного оборудования на предприятиях машиностроения, аэрокосмической и автомобильной промышленности. Приведённые данные основаны на реальных проектах и технических характеристиках оборудования, прошедшего сертификацию по стандартам ISO и ГОСТ.
