Как усилитель мощности подавляет сигналы управления дроном?
2026-09-30
Современные беспилотные летательные аппараты (БПЛА) стали серьёзным вызовом для систем безопасности промышленных объектов, критической инфраструктуры и охраняемых территорий. Для противодействия несанкционированным полётам применяются системы радиоэлектронного подавления, ключевым элементом которых является усилитель мощности. Именно усилитель мощности определяет эффективность подавления каналов управления и навигации дрона. По данным отраслевых исследований, до 70% успеха системы противодействия БПЛА зависит от правильного подбора усилителя мощности и его корректной установки. Инженеры нашего технического центра проанализировали принципы работы усилителей мощности в системах подавления и подготовили рекомендации по их правильному монтажу.
В этой статье мы рассмотрим, как усилитель мощности подавляет сигналы управления дроном, какие диапазоны частот используются, какие существуют методы подавления, а также уделим значительное внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке усилителя мощности могут не только снизить эффективность подавления, но и вывести оборудование из строя.
1. Принцип работы усилителя мощности в системах подавления БПЛА
Усилитель мощности — это устройство, которое увеличивает мощность входного радиосигнала до уровня, необходимого для создания помех в эфире. В системах противодействия БПЛА усилитель мощности работает совместно с генератором помехового сигнала и передающей антенной.
1.1 Как работает подавление
Дрон управляется по радиоканалу на определённых частотах (обычно 2,4 ГГц, 5,8 ГГц, 433 МГц, 868 МГц). Система подавления создаёт мощный шумовой сигнал в этих же диапазонах, который «забивает» полезный сигнал управления. Усилитель мощности обеспечивает необходимую мощность помехи, чтобы превысить уровень сигнала от пульта управления дроном.
1.2 Ключевые параметры усилителя мощности
- Выходная мощность — от 10 до 200 Вт и выше в зависимости от задачи.
- Диапазон частот — должен перекрывать частоты управления дроном.
- Коэффициент усиления — обычно 30–50 дБ.
- КПД — определяет энергопотребление и тепловыделение.
Чем выше мощность усилителя мощности, тем больше радиус подавления. Однако увеличение мощности требует решения проблем с охлаждением и электропитанием.
2. Диапазоны частот подавления сигналов дронов
Современные дроны используют несколько диапазонов частот для управления и передачи видео. Эффективная система подавления должна перекрывать все эти диапазоны.
| Диапазон | Частота | Назначение | Требуемая мощность |
| 433 МГц | 433–435 МГц | Управление, телеметрия | 10–30 Вт |
| 868 МГц | 868–870 МГц | Управление (Европа) | 10–30 Вт |
| 1,2 ГГц | 1160–1300 МГц | Видеопередача, GPS | 20–50 Вт |
| 2,4 ГГц | 2400–2483 МГц | Управление, видео, Wi-Fi | 30–100 Вт |
| 5,8 ГГц | 5725–5850 МГц | Видеопередача, управление | 20–80 Вт |
Для каждого диапазона используется отдельный модуль усилителя мощности, настроенный на соответствующую полосу частот.
3. Методы подавления сигналов управления дроном
Существует несколько методов подавления, каждый из которых требует определённых характеристик от усилителя мощности.
3.1 Шумовая помеха
Наиболее распространённый метод — создание широкополосного шумового сигнала в диапазоне управления дроном. Усилитель мощности усиливает этот шум до уровня, при котором приёмник дрона не может выделить полезный сигнал.
3.2 Импульсная помеха
Мощные короткие импульсы, следующие с высокой частотой, нарушают синхронизацию приёмника дрона. Этот метод требует усилителя мощности с высокой импульсной мощностью.
3.3 Прицельная помеха
Более сложный метод, при котором помеха создаётся точно на частоте сигнала управления. Требует точной настройки усилителя мощности и системы анализа спектра.

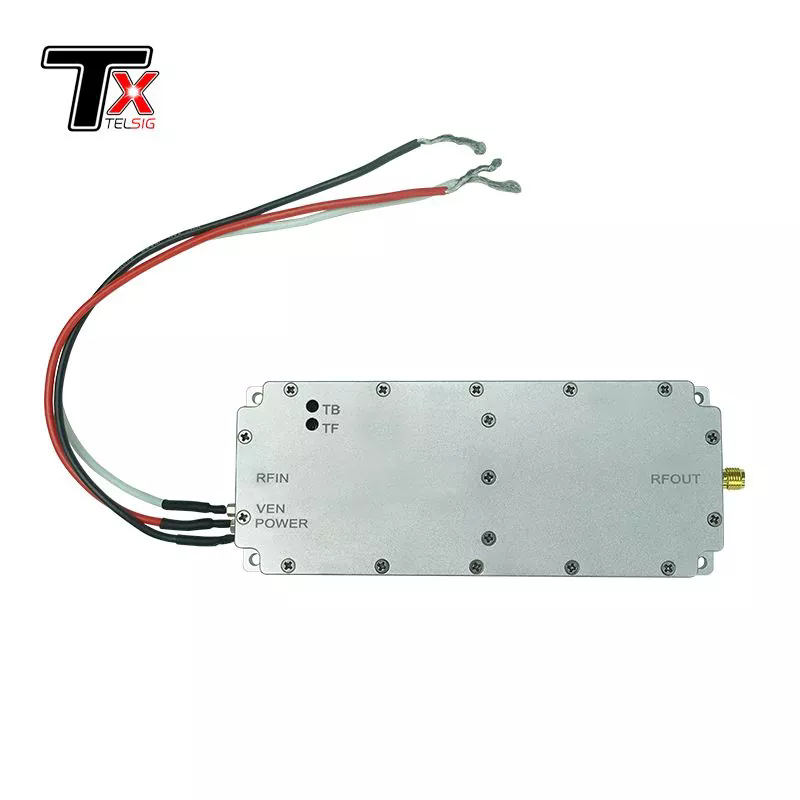

4. Правильный монтаж модуля усилителя мощности
Около 40% нашего материала посвящено правильному монтажу модуля усилителя мощности, так как от этого напрямую зависит эффективность подавления и срок службы оборудования.
Основные этапы монтажа модуля усилителя мощности:
- Выбор места установки — обеспечение достаточного пространства для охлаждения и защиты от влаги.
- Монтаж на теплоотводящую поверхность — использование термопасты для эффективного отвода тепла.
- Подключение питания — соблюдение полярности и использование стабилизированного источника.
- Подключение входного сигнала — от генератора помех с соблюдением уровня входной мощности.
- Подключение антенны — через коаксиальный кабель с минимальными потерями.
- Настройка и тестирование — проверка выходной мощности и спектра.
Типичные ошибки при монтаже модуля усилителя мощности:
- Недостаточное охлаждение — перегрев и выход из строя.
- Превышение входной мощности — повреждение усилительного каскада.
- Плохое согласование с антенной — отражённая мощность, повреждение выходного каскада.
- Неправильное заземление — помехи и нестабильная работа.
Наши специалисты рекомендуют использовать только сертифицированные модули усилителя мощности и соблюдать все требования производителя при монтаже.
5. Техническое обслуживание и безопасность
При работе с усилителем мощности необходимо соблюдать меры безопасности:
- Защита от электромагнитного излучения — не находиться в зоне действия антенны при работе.
- Контроль температуры — регулярная проверка системы охлаждения.
- Проверка кабелей и соединений — ежемесячно.
- Тестирование выходной мощности — ежеквартально.
Часто задаваемые вопросы об усилителях мощности для подавления дронов
Для подавления сигнала управления дроном на расстоянии 1 км требуется усилитель мощности с выходной мощностью не менее 30–50 Вт в диапазоне 2,4 ГГц. Однако реальная дальность зависит от многих факторов: чувствительности приёмника дрона, коэффициента усиления антенны, условий распространения радиоволн. Для гарантированного подавления на расстоянии 1 км рекомендуется использовать модуль усилителя мощности мощностью 50–100 Вт с направленной антенной.
Перегрев модуля усилителя мощности возникает из-за низкого КПД (обычно 30–50%) — большая часть энергии преобразуется в тепло. Для предотвращения перегрева необходимо: устанавливать модуль на массивный радиатор, использовать активное охлаждение (вентиляторы), обеспечивать хорошую вентиляцию корпуса, применять термопасту. Также важно не превышать допустимую входную мощность и работать в рекомендованном режиме.
Нет, для каждого диапазона частот требуется отдельный модуль усилителя мощности, настроенный на соответствующую полосу. Широкополосные усилители существуют, но они имеют меньшую эффективность и выходную мощность. Для профессиональных систем подавления используются многодиапазонные комплексы, включающие несколько усилителей мощности, каждый из которых работает в своём диапазоне.
Для проверки эффективности усилителя мощности используются: анализатор спектра (для контроля выходного сигнала), измеритель мощности (для проверки выходной мощности), антенный анализатор (для проверки согласования). Также можно провести тест с реальным дроном, измеряя расстояние, на котором происходит потеря сигнала управления. Регулярная проверка параметров усилителя мощности позволяет своевременно выявить деградацию и предотвратить отказ.
При работе с усилителем мощности необходимо соблюдать следующие меры: не находиться в непосредственной близости от передающей антенны во время работы (электромагнитное излучение опасно для здоровья), использовать экранированные кабели и корпуса, обеспечить надёжное заземление, не касаться выходных разъёмов при включённом питании. Также важно соблюдать требования ГОСТ 12.1.006-84 по электромагнитной безопасности.
Статья подготовлена инженерно-техническим центром производителя радиоэлектронного оборудования. Наши специалисты имеют многолетний опыт разработки и внедрения систем подавления сигналов БПЛА, включая подбор и монтаж модулей усилителя мощности. Приведённые данные основаны на реальных проектах и требованиях ГОСТ 12.1.006-84 и ТР ТС 020/2011.
