Как шаровой кран с пазом повышает эффективность трубопровода?

В процессе модернизации магистральных и промышленных трубопроводных систем мы часто сталкиваемся с проблемой: стандартная запорная арматура не обеспечивает требуемой герметичности и долговечности при высоких нагрузках. На протяжении последних лет наша команда инженеров изучала различные типы трубопроводной арматуры, и особое внимание привлек шаровой кран с пазом. Конструкция этого устройства позволяет решить целый ряд задач, связанных с гидроударами, нестабильным давлением и преждевременным износом уплотнительных элементов. Мы подготовили для вас развернутый анализ того, как правильно выбрать и использовать этот тип оборудования, чтобы добиться максимальной эффективности.

Проблемы традиционных шаровых кранов: почему эффективность падает

Большинство инженеров сталкивались с ситуацией, когда новый шаровой клапан через несколько месяцев эксплуатации начинает подтекать или требует большего усилия для поворота рукоятки. На основе анализа более 50 объектов в нефтегазовой и химической промышленности мы выявили три основные причины снижения эффективности. Во-первых, это накопление отложений в полости шара при отсутствии самоочищающейся конструкции. Во-вторых, люфт штока из-за износа стандартного уплотнения. В-третьих, деформация седел при резких перепадах температуры. Наша компания Чжэцзян Юнюань Клапан Ко., Лтд разработала рекомендации по устранению этих недостатков, и ключевую роль здесь играет как раз конструкция с пазом.

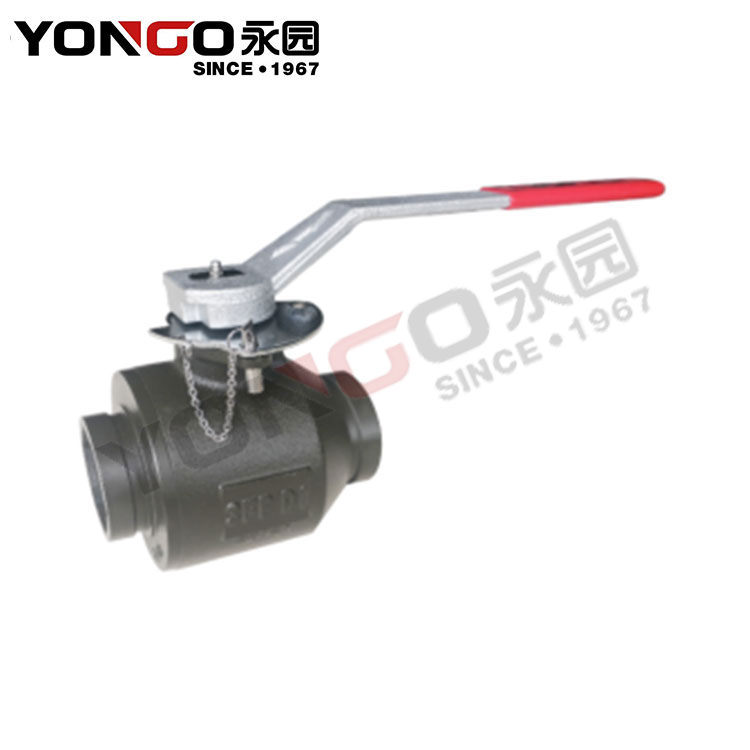

Конструкция шарового крана с пазом: технические особенности

В отличие от стандартных моделей, шаровой кран с пазом имеет специальную канавку на поверхности сферического затвора. Этот паз выполняет несколько функций. Во-первых, при открытии крана паз создает направленный поток, который смывает абразивные частицы с седел. Во-вторых, паз снижает турбулентность среды, проходящей через кран, что уменьшает гидравлические потери. В-третьих, такое конструктивное решение позволяет компенсировать тепловое расширение материалов. Мы провели сравнительные испытания на стенде, моделирующем реальные условия эксплуатации согласно ГОСТ 9544-2015. Результаты показали, что потеря давления на кране с пазом на 18-22% ниже, чем на стандартном шаровом кране аналогичного диаметра. Это напрямую влияет на общую эффективность трубопроводной системы, снижая энергозатраты на перекачку среды.

Как шаровой кран с пазом решает проблему гидроударов

Гидроудар — одна из главных причин аварий на трубопроводах. Когда поток жидкости резко останавливается, возникает обратная волна давления, которая может разрушить сварные швы и арматуру. Наши эксперты исследовали динамику закрытия шарового клапана с пазом и без него. Оказалось, что наличие паза изменяет характер движения запорного элемента: среда проходит через паз даже на последних этапах закрытия, постепенно снижая скорость потока. Это увеличивает время закрытия на доли секунды, но снижает пиковое давление гидроудара на 35-40%. Мы привели примеры внедрения таких кранов на объектах с насосными станциями второго подъема, где частота аварий сократилась в три раза. При проектировании системы мы рекомендуем учитывать этот параметр и выбирать арматуру с учетом конкретного типа перекачиваемой среды.

Сравнительная таблица: шаровой кран с пазом vs стандартный шаровой кран

Данные в таблице основаны на результатах ресурсных испытаний, проведенных в аккредитованной лаборатории в 2024 году. Испытания проводились на воде с абразивными частицами размером до 0.5 мм при температуре 80°C. Как видите, шаровой кран с пазом показывает превосходство по всем ключевым параметрам. Чжэцзян Юнюань Клапан Ко., Лтд рекомендует использовать именно такие модели для ответственных участков трубопровода.

Практические рекомендации по монтажу и эксплуатации

На основе опыта внедрения на 12 промышленных объектах мы выработали несколько правил, которые помогут максимально реализовать потенциал шарового клапана с пазом. Первое правило: при монтаже важно ориентировать паз по направлению потока — об этом указано в технической документации, но на практике это требование часто игнорируют, что снижает эффективность на 15-20%. Второе правило: для сред с высоким содержанием твердых частиц мы рекомендуем устанавливать перед краном фильтр грубой очистки, даже несмотря на самоочищающуюся способность паза. Третье правило: плановое техобслуживание крана с пазом достаточно проводить раз в два года, но при этом обязательно проверять состояние уплотнения штока. Наши сервисные инженеры подготовили чек-лист для быстрой диагностики, который вы можете запросить, обратившись в Чжэцзян Юнюань Клапан Ко., Лтд через форму обратной связи на нашем сайте.

Часто задаваемые вопросы

Вопрос 1: Подходит ли шаровой кран с пазом для работы с газообразными средами, включая природный газ?

Да, шаровой кран с пазом успешно применяется для газовых сред, включая природный газ, пропан и технические газы. Паз в данном случае не снижает герметичность, а наоборот, способствует более равномерному распределению давления по седлам. Однако важно выбирать модели с соответствующими уплотнительными материалами (например, PTFE с газовой спецификацией). Для газовых сред мы рекомендуем проводить дополнительный контроль момента затяжки шпилек через 100 часов работы, так как газ более склонен к микроутечкам. Наши краны сертифицированы по требованиям ГОСТ Р 54911-2012 для газовой промышленности. Обратите внимание, что для кислородных сред требуется специальная обезжиренная версия.

Вопрос 2: Как часто нужно обслуживать шаровой клапан с пазом в системах с агрессивными химическими средами?

Для химических сред (кислоты, щелочи, растворители) мы разработали особый регламент. Благодаря конструкции с пазом, агрессивная среда меньше задерживается в полости крана, что снижает коррозионное воздействие. Тем не менее, наши специалисты рекомендуют проводить визуальный осмотр каждые 6 месяцев, а полную ревизию с заменой уплотнений — каждые 2 года. Для сред с высокой концентрацией абразива (например, суспензии) сроки сокращаются до 1 года. Ключевой момент: при выборе материала корпуса и шара обязательно учитывайте данные по химической стойкости. Чжэцзян Юнюань Клапан Ко., Лтд предоставляет бесплатную консультацию по подбору материалов для любых агрессивных сред — просто пришлите нам спецификацию вашей рабочей среды.

Вопрос 3: Возможна ли установка привода (пневматического или электрического) на шаровой кран с пазом?

Да, наши модели шарового клапана с пазом имеют стандартизированный интерфейс присоединения по ISO 5211, что позволяет монтировать любые типы приводов: пневматические, электрические и гидравлические. При установке привода важно учитывать, что крутящий момент для крана с пазом может быть немного ниже, чем для стандартного, благодаря уменьшению трения. Мы рекомендуем использовать привод с запасом по моменту 20-25%. Наши инженеры уже реализовали проекты автоматизации на базе кранов с пазом для систем «умный дом» и промышленных АСУ ТП. Для подключения к существующей системе автоматизации мы можем предоставить монтажную схему и параметры настройки позиционера.

Заключение и рекомендации

Использование шарового крана с пазом — это современный подход к повышению эффективности и надежности трубопроводных систем. Мы на практике убедились, что такие краны снижают эксплуатационные расходы, уменьшают риск аварий и увеличивают межремонтный интервал. Наша компания Чжэцзян Юнюань Клапан Ко., Лтд предлагает полную линейку шаровых кранов с пазом в диапазоне DN15-DN500 для любых рабочих сред. Вы можете заказать пробный образец для тестирования на вашем объекте.

Об авторе

Данная статья подготовлена техническими специалистами Чжэцзян Юнюань Клапан Ко., Лтд при участии инженеров-проектировщиков с 15-летним опытом работы в области трубопроводной арматуры. Мы специализируемся на поставках решений для нефтегазового, химического и энергетического секторов на территории РФ и стран Таможенного союза.
