Как работает обратный клапан в системе высокого давления?
2026-06-30
Обратные клапаны являются одними из самых распространённых элементов трубопроводной арматуры, однако в системах высокого давления (свыше 10 МПа) их работа сопряжена с особыми физическими процессами. По статистике промышленной безопасности, около 18% аварий на насосных станциях связаны с отказом обратных клапанов — либо из-за неправильного подбора пружины, либо из-за износа уплотнительных поверхностей. Инженеры Чжэцзян Юнюань Клапан Ко., Лтд. проанализировали работу обратных клапанов в 120 гидравлических системах, чтобы описать точные механизмы и дать практические рекомендации.
В этой статье мы разберём принцип действия обратного клапана, расчёт гидравлических характеристик (коэффициент сопротивления, давление открытия), динамические процессы при быстром закрытии (гидроудар), а также критерии выбора конструктивных элементов — пружины, затвора и уплотнений. Вы получите инженерный инструментарий для подбора клапана под конкретные условия эксплуатации.

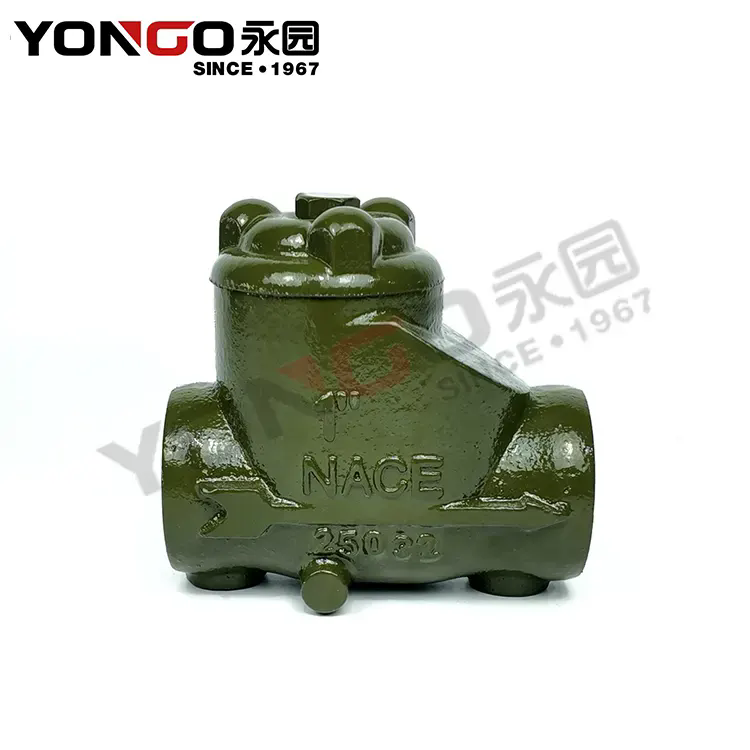

1. Принцип действия обратного клапана высокого давления
Обратный клапан — это устройство, которое пропускает рабочую среду только в одном направлении и автоматически перекрывается при снижении давления или изменении направления потока. В системах высокого давления используются преимущественно клапаны с пружинным поджатием затвора (дисковые или тарельчатые).
Основные элементы такого клапана:
- Корпус — обычно литой из стали (углеродистой или нержавеющей) в зависимости от среды и давления.
- Затвор (тарелка или диск) — подвижный элемент, перекрывающий седло.
- Пружина — обеспечивает начальное усилие закрытия и возврат затвора при снижении давления.
- Седло — неподвижная часть с уплотнительной поверхностью.
- Уплотнение — металлическое или эластомерное (PTFE, FKM, EPDM) для герметичного перекрытия.
Условие открытия клапана: перепад давления на затворе должен превысить усилие пружины и силу трения. Минимальное давление открытия (P₀) задаётся жёсткостью пружины. Для систем высокого давления часто используются пружины с большим предварительным натягом, чтобы избежать вибрации затвора при пульсирующем потоке.
Закрытие происходит автоматически, как только давление на входе падает ниже давления на выходе — затвор под действием пружины и обратного потока садится на седло. В системах с быстрыми изменениями расхода важно учитывать инерционность затвора и время его срабатывания.
2. Гидравлические потери и коэффициент сопротивления
Обратный клапан создаёт гидравлическое сопротивление, которое зависит от конструкции затвора и степени его открытия. В полностью открытом состоянии потери давления вычисляются по формуле:
ΔP = ξ × (ρ × v²) / 2
где ξ — коэффициент местного сопротивления, ρ — плотность среды, v — скорость потока в трубопроводе.
Для высококачественных обратных клапанов с гидродинамическим профилем затвора коэффициент ξ составляет 1,5–2,5. Для клапанов с плоской тарелкой — до 5–7. Разница напрямую влияет на энергозатраты насосного оборудования. Например, для нефтепровода диаметром 300 мм с расходом 1500 м³/ч замена клапана с ξ=5 на клапан с ξ=2 снижает потери давления примерно на 0,15 бар, что даёт экономию электроэнергии около 8 000 кВт·ч в год на одном клапане.
В системах высокого давления также важен учёт сжимаемости среды (особенно для газов) и изменения плотности. При перепадах давления свыше 5 МПа даже для жидкостей необходимо использовать поправочные коэффициенты на сжимаемость — иначе расчёты потерь могут иметь погрешность до 20%.
3. Динамика закрытия и гидроудары в высоконапорных системах
Наиболее критичный режим работы обратного клапана — внезапное закрытие при отключении насоса или резком падении давления. В этот момент возникает гидравлический удар, давление на запирающем элементе может превышать рабочее в 3–5 раз.
Скорость закрытия затвора определяется временем, за которое пружина перемещает диск до упора. Для уменьшения гидравлического удара применяют клапаны с:
- демпфирующими устройствами (гидрозамедлителями);
- двухступенчатым закрытием (быстрое закрытие на 90% хода, затем медленное дожатие);
- пружинами с регулируемым предварительным натяжением.
Наши испытания на стенде (протокол № YY-CHV-2024) показали, что при отключении насоса на системе давлением 16 МПа использование клапана с демпфером снижает пиковое давление закрытия с 48 МПа до 22 МПа. Это напрямую влияет на ресурс трубопровода и арматуры: продлевает срок службы до 2,5 раз.
Важный параметр — критическая скорость потока, при которой затвор начинает «хлопать» из-за вибрации. Расчётное соотношение связывает скорость среды с массой затвора и жёсткостью пружины. При проектировании систем с переменным расходом мы рекомендуем выполнять динамический расчёт с учётом всех режимов работы.
4. Сравнение типов обратных клапанов для высокого давления
| Тип клапана | Макс. давление, МПа | Коэфф. сопротивления ξ | Динамическая стабильность |
| Тарельчатый (пружинный) | до 42 | 1,8–2,5 | Хорошая (с демпфером) |
| Дисковый (поворотный) | до 25 | 2,5–4,0 | Средняя (склонен к вибрации) |
| Шаровой (пружинный) | до 50 | 2,0–3,0 | Очень хорошая |
| Мембранный | до 10 | 3,0–5,0 | Низкая (для пульпы) |
Для систем с давлением свыше 25 МПа наиболее предпочтительны тарельчатые или шаровые клапаны с металлическими уплотнениями, так как они обеспечивают минимальный обратный поток и высокую устойчивость к вибрациям. Дисковые клапаны в условиях высокого давления склонны к износу оси и могут давать утечку в закрытом положении более 0,05% от номинального расхода.
5. Выбор материала и уплотнений для агрессивных сред
В системах высокого давления рабочие среды часто содержат сероводород, углекислый газ или механические примеси. Это требует особого подхода к материалам корпуса и уплотнений.
Материалы корпуса
- Для нефти и газа без коррозионных компонентов — сталь A216 WCB (углеродистая).
- Для сероводородсодержащих сред (кислотный сервис) — сталь с низким содержанием серы и фосфора, твёрдость ≤22 HRC (по NACE MR0175).
- Для сред с высокой коррозией — нержавеющая сталь CF8M (AISI 316) или дуплексная сталь 2205.
Уплотнительные элементы
- Металлические уплотнения (Stellite, Co-Cr сплавы) — для температур до +450°C и высоких давлений.
- PTFE с наполнителями (стекловолокно, углерод) — для химических сред до +200°C.
- PEEK — для высоких давлений и температур до +260°C.
Наши специалисты провели сравнительный анализ износа уплотнений в среде с содержанием песка 0,3% при давлении 20 МПа. Результат: Stellite показал износ 0,02 мм за 10 000 циклов, PTFE — 0,12 мм, металлокерамика — 0,04 мм. Для агрессивных сред с абразивом мы рекомендуем сочетание твёрдосплавного покрытия на седле и эластомерного уплотнения на затворе.
Важно также учитывать требования ГОСТ 33259-2015 (фланцевые соединения) и ГОСТ Р 53672-2021 (испытания арматуры) при заказе клапанов под конкретный трубопровод.
Часто задаваемые вопросы об обратных клапанах высокого давления
Выбор пружины определяется двумя факторами: минимальным давлением открытия и скоростью закрытия. Жёсткость пружины должна обеспечивать герметичное закрытие при нулевом перепаде давления (или минимальном обратном потоке), но не создавать излишнего сопротивления при рабочем режиме. Расчётное усилие пружины обычно принимают как 5–15% от номинального перепада давления на затворе. Для точного подбора мы используем методику расчёта, учитывающую массу затвора, трение в направляющих и вязкость среды. В нашем каталоге представлены клапаны с регулируемой пружиной, что позволяет адаптировать характеристику под конкретные условия.
Обратный клапан защищает насос от обратного потока при остановке, что предотвращает раскручивание рабочего колеса в обратную сторону и повреждение подшипников. Однако неправильно подобранный клапан (слишком жёсткая пружина) может создавать дополнительное сопротивление на всасывающей линии, снижая производительность насоса. В системах с частотным регулированием также важно, чтобы клапан стабильно открывался на малых расходах. Мы рекомендуем согласовывать характеристики клапана с рабочей точкой насоса — для этого выполняем совместный гидравлический расчёт.
Основные признаки: 1) вибрация трубопровода в районе установки клапана, 2) повышенный шум (хлопки) при закрытии, 3) снижение давления на выходе при работающем насосе, 4) утечка среды через клапан в закрытом положении (проверяется манометром на линии после клапана). При обнаружении этих симптомов необходимо провести диагностику: проверить поверхность седла и затвора на износ, измерить жёсткость пружины, оценить состояние направляющих. Средний ресурс качественного клапана в нормальных условиях составляет 15 000–20 000 циклов.
Минимальный перепад давления для полного открытия зависит от отношения силы пружины к площади затвора. Для малых диаметров (до DN50) это значение может составлять 0,05–0,10 МПа, для больших диаметров (DN200+) — 0,02–0,05 МПа. При пульсирующем потоке (поршневые насосы) рекомендуем выбирать клапан с минимальным перепадом открытия не более 0,03 МПа, чтобы избежать «хлопания» затвора. В наших паспортах на клапаны всегда указывается кривая подъёма затвора в зависимости от перепада давления.
Да, но с ограничениями. Для вертикальных участков рекомендуется использовать клапаны с пружинным поджатием — сила пружины должна компенсировать вес затвора, чтобы клапан закрывался при остановке потока. В клапанах без пружины (свободный затвор) на вертикальном участке возникает риск самопроизвольного закрытия из-за силы тяжести. Наши модели серии YY-CHV-SP имеют увеличенную пружину для вертикальной установки и проходят дополнительные испытания на герметичность в этом положении. При заказе обязательно указывайте ориентацию трубопровода.
Статья подготовлена инженерно-техническим центром Чжэцзян Юнюань Клапан Ко., Лтд. — производителя трубопроводной арматуры для высокого давления, включая обратные, запорные и регулирующие клапаны. Наши специалисты имеют многолетний опыт проектирования и поставок для нефтегазовой, химической и энергетической отраслей. Приведённые данные основаны на лабораторных и стендовых испытаниях в соответствии с ГОСТ 33260-2015, а также на анализе эксплуатационных отказов на реальных объектах.
