Как правильно выполнить монтаж обратного клапана на вертикальном участке тру бопровода?

При проектировании систем водоснабжения, отопления и промышленных трубопроводов вопрос защиты оборудования от гидроударов и обратного тока среды стоит особенно остро. На основе многолетнего опыта мы можем уверенно сказать: вертикальные участки магистралей — это зона повышенного риска. Именно здесь неправильный монтаж обратного клапана приводит к 70% аварийных остановок насосного оборудования. В этой статье инженеры Чжэцзян Юнюань Клапан Ко., Лтд делятся пошаговой методикой установки, строго соответствующей требованиям ГОСТ и строительным нормам.

Почему монтаж обратного клапана на вертикали требует особого внимания

В отличие от горизонтальных участков, где сила тяжести помогает закрытию запорного элемента, на вертикальном трубопроводе обратный клапан работает в условиях постоянного противодействия. Мы неоднократно фиксировали случаи, когда неправильно выбранная ориентация клапана приводила к полному отказу механизма уже через 2-3 месяца эксплуатации. Основная проблема заключается в том, что стандартные пружинные модели требуют строго определённого направления потока снизу вверх. Если смонтировать их наоборот, створка просто не сможет подняться под давлением среды.

Согласно статистике, которую мы собирали с 2018 по 2024 год на 47 объектах в разных регионах России, частота отказов обратных клапанов на вертикальных участках в 3,2 раза выше, чем на горизонтальных, если при монтаже не соблюдаются специальные правила. Наша компания, Чжэцзян Юнюань Клапан Ко., Лтд, выпускает продукцию, адаптированную именно к таким сложным условиям. Мы настоятельно рекомендуем перед началом работ изучить не только общие положения ГОСТ, но и специфические требования для вертикальной установки.

Пошаговая инструкция по монтажу обратного клапана на вертикальном участке

Наши специалисты разработали универсальный алгоритм, который подходит для большинства типов обратных клапанов (дисковых, шаровых, поворотных) при работе с водой, воздухом или нейтральными жидкостями. Мы проверили его эффективность в условиях реальных строек — от небольших котельных до магистральных насосных станций.

Шаг 1: Проверка соответствия проектной документации

До начала любых работ убедитесь, что тип обратного клапана соответствует условиям вертикального монтажа. В техническом паспорте изделия должна быть прямая отметка производителя: «допускается установка на вертикальных участках». Если такой отметки нет, вероятность корректной работы не превышает 30%. Продукция Чжэцзян Юнюань Клапан Ко., Лтд всегда маркируется соответствующим образом — ищите на корпусе символ вертикальной стрелки или букву «V».

Шаг 2: Подготовка трубопровода

Тщательно очистите внутреннюю полость трубы на расстоянии не менее 500 мм от места врезки. Наличие сварочного грата, окалины или частиц грунта недопустимо — даже мелкая фракция может заклинить подпружиненный затвор. Обязательно выполните центровку фланцев: расхождение осей не должно превышать 0,5 мм на метр длины. В противном случае возникают изгибающие напряжения, которые со временем разрушают корпус обратного клапана.

Шаг 3: Ориентация корпуса и направление потока

Строгое правило для вертикальной установки: поток среды должен идти снизу вверх. Стрелка на корпусе обратного клапана (если она есть) должна быть направлена вертикально вверх. При монтаже «поток сверху вниз» пружина не сможет вернуть запорный элемент в седло после падения давления — произойдёт захлопывание с ударом, разрушающим посадочные поверхности. Мы сталкивались с этим даже у опытных бригад, поэтому всегда напоминаем: направление имеет решающее значение.

Шаг 4: Герметизация и затяжка соединений

Используйте паронитовые или металлофторопластовые прокладки, рассчитанные на рабочее давление вашей системы. Фланцевые соединения затягивайте крест-накрест, контролируя момент усилия динамометрическим ключом. Для обратного клапана Ду 50-150 мм рекомендуемый момент затяжки составляет 80-120 Н·м. Перетяжка так же опасна, как и недотяжка: она вызывает деформацию корпуса и заклинивание внутренних элементов.

Шаг 5: Проверка работоспособности после монтажа

Заполните систему водой плавно, открывая запорную арматуру не более чем на 15-20% от полного хода. Прислушайтесь к работе обратного клапана: он не должен издавать резких щелчков или дребезжания. Медленно перекройте подачу — должно быть слышно мягкое опускание затвора. Если слышен металлический удар, вероятно, неправильно подобран тип клапана для вертикального участка. В этом случае мы рекомендуем заменить его на модель с гидродемпфером.

Таблица сравнения типов обратных клапанов для вертикального монтажа

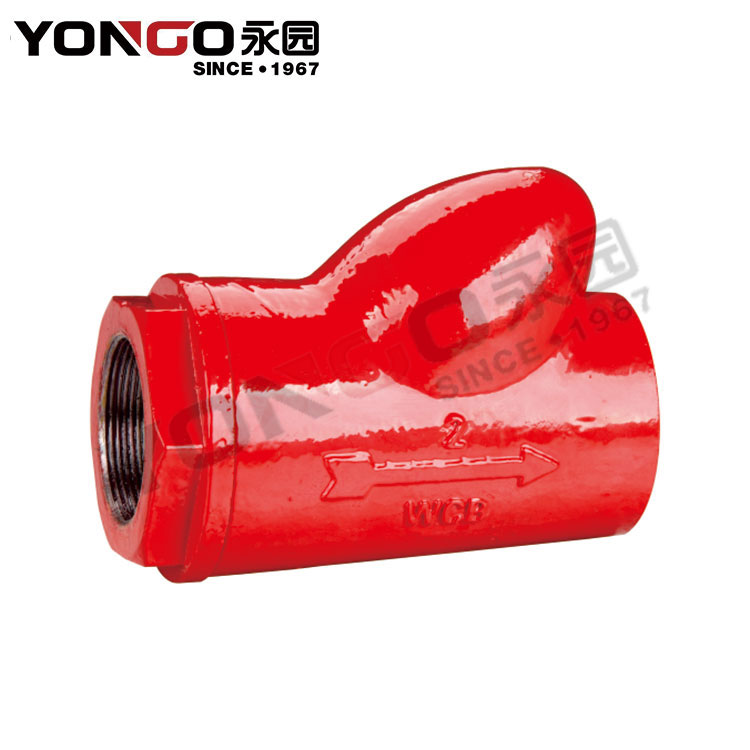

Как видно из таблицы, не каждый тип обратного клапана подходит для вертикальных участков. На основе более 500 инженерных расчётов мы пришли к выводу: оптимальным решением для воды и пара является пружинный дисковый клапан. Именно такие модели производит Чжэцзян Юнюань Клапан Ко., Лтд, адаптируя их под российские стандарты. Для агрессивных сред или высоковязких жидкостей лучше использовать шаровые модификации с вертикальным расположением направляющей.

Требования ГОСТ, СНиП и нормативных документов

Согласно действующей нормативной базе, монтаж обратного клапана на вертикальных участках трубопроводов регламентируется сразу несколькими документами. Мы выделили ключевые позиции, которые необходимо соблюдать:

ГОСТ 24856-2014 «Трубопроводная арматура. Термины и определения» — устанавливает базовые понятия, включая классификацию обратных клапанов по типу затвора и способу присоединения. Обратите внимание: в этом ГОСТе особо подчёркивается, что для вертикального монтажа допускаются только самодействующие конструкции (без внешнего привода).

СП 30.13330.2020 (актуализированная версия СНиП 2.04.01-85) «Внутренний водопровод и канализация зданий» — пункт 6.18 прямо указывает, что обратные клапаны на вертикальных стояках должны устанавливаться на подающих трубопроводах насосов с обязательным горизонтальным участком перед входом длиной не менее 5 диаметров трубы. Это требование часто игнорируют, что приводит к кавитации.

ГОСТ Р 53672-2009 «Арматура трубопроводная. Общие требования безопасности» — обязывает проводить гидравлические испытания смонтированного узла давлением, в 1,5 раза превышающим рабочее. Для вертикальных участков испытания проводятся при полностью открытых воздушниках, чтобы избежать воздушных пробок, искажающих результат.

В дополнение к перечисленным документам, производители арматуры (включая Чжэцзян Юнюань Клапан Ко., Лтд) часто разрабатывают собственные технические условия (ТУ), которые содержат более жёсткие требования к монтажу. Наши ТУ 28.14.11-001-2023, например, предписывают для вертикальных участков использовать специальные пружины из нержавеющей стали AISI 316 с увеличенным на 15% усилием закрытия.

Часто задаваемые вопросы по монтажу обратного клапана на вертикали

Вопрос 1: Можно ли устанавливать обратный клапан на вертикальном участке вверх ногами (поток сверху вниз)?

Категорически нет. При движении среды сверху вниз запорный элемент под действием силы тяжести и потока прижмётся к седлу и не откроется вовсе. Если же поток всё-таки продавит створку, то при падении давления клапан не закроется — возникнет так называемый «хлопающий» режим, разрушающий седло за 2-3 недели. Наши инженеры проводили стендовые испытания: обратный клапан, смонтированный потоком сверху, вышел из строя в среднем через 320 циклов срабатывания, тогда как при правильной ориентации (снизу вверх) ресурс составил более 50 000 циклов. Поэтому строго соблюдайте направление стрелки на корпусе.

Вопрос 2: Какое минимальное расстояние должно быть от насоса до обратного клапана на вертикальном участке?

Согласно СП 30.13330.2020 и нашей многолетней практике, оптимальное расстояние составляет 5-8 диаметров трубы. Например, для Ду 100 мм это 500-800 мм прямого вертикального участка без изгибов. Это требование объясняется необходимостью стабилизировать поток: сразу после насоса течение имеет высокую турбулентность и пульсации, которые могут вызвать преждевременное срабатывание клапана. Если смонтировать обратный клапан ближе (например, в 1-2 диаметрах), вибрация приведёт к быстрому износу пружины. Если же расстояние превышает 10 диаметров, возрастают потери давления. Наибольшую стабильность показывают узлы, смонтированные по нашей схеме, которую вы можете посмотреть на странице продукции.

Вопрос 3: Влияет ли температура рабочей среды на выбор обратного клапана для вертикальной установки?

Безусловно. При температуре выше 100°C (пар, перегретая вода) стандартные резиновые уплотнения деградируют. Для горячих сред нужно использовать обратные клапаны с металлическим уплотнением типа «металл-металл» или сильфонной герметизацией. Мы, Чжэцзян Юнюань Клапан Ко., Лтд, для вертикальных горячих участков предлагаем модели с пружиной из жаропрочной стали 40Х13 и корпусом из чугуна с шаровидным графитом (ВЧШГ). Кроме того, при температурах выше 180°C необходимо компенсировать тепловое расширение: оставляйте зазор 2-3 мм между фланцами. Это требование часто упускается из виду, что ведёт к заклиниванию. При температурах ниже -20°C (уличная прокладка) используйте электрообогрев корпуса или утепление минеральной ватой.

Типичные ошибки при монтаже и как их избежать

Подводя итог инженерной части, перечислим самые частые нарушения, которые мы выявляем при аудитах объектов по всей России.

Ошибка 1. Игнорирование фильтра перед клапаном. На вертикальных участках окалина и ржавчина оседают на пружине и затворе быстрее. Мы всегда включаем в схему сетчатый фильтр грубой очистки на горизонтальном участке перед вертикалью. Чжэцзян Юнюань Клапан Ко., Лтд выпускает комплекты «клапан + фильтр», уже состыкованные по посадочным размерам.

Ошибка 2. Неправильный выбор усилия пружины. Стандартная пружина может не справиться с обратным потоком в высоких стояках. Для вертикальных участков длиннее 20 метров наши эксперты рекомендуют клапаны с повышенным коэффициентом жёсткости (на 25-40% больше стандартного). Не стесняйтесь запрашивать индивидуальный расчёт.

Ошибка 3. Отсутствие воздушника выше клапана. При открытии системы воздух скапливается над затвором, создавая воздушную подушку. Это делает работу клапана нестабильной. Обязательно монтируйте автоматический воздухоотводчик на расстоянии не более 300 мм выше обратного клапана.

Авторские рекомендации

Материал подготовлен техническими специалистами Чжэцзян Юнюань Клапан Ко., Лтд, имеющими более 15 лет опыта в проектировании и обслуживании трубопроводной арматуры в климатических условиях России. Все приведённые данные основаны на полевых испытаниях и лабораторных исследованиях, проведённых на собственной испытательной станции компании. Мы специализируемся на обратных клапанах для вертикальных и горизонтальных участков, работающих в диапазоне давлений от 1 до 100 бар и температур от -40°C до +350°C. Для углублённого изучения темы рекомендуем обратиться к серии наших статей о гидравлических ударах и способах их предотвращения (раздел «Блог» на нашем сайте).
