Как выбрать обратный клапан для насосной станции с переменным давлением?

Современные системы водоснабжения и повышения давления всё чаще оснащаются насосными станциями с частотным регулированием. Это решение позволяет гибко управлять напором, снижать энергопотребление и продлевать срок службы оборудования. Однако именно в таких системах ключевым элементом, от которого зависит стабильность всей гидравлической сети, становится обратный клапан. Мы, инженеры компании Чжэцзян Юнюань Клапан Ко., Лтд, за годы работы на российском рынке столкнулись с десятками случаев некорректного выбора этого, казалось бы, простого узла. Последствия всегда одинаковы: гидроудары, вибрация трубопровода, выход из строя насосов и дорогостоящий ремонт. В этой статье мы подробно разберем, как подобрать обратный клапан для системы с переменным давлением, чтобы гарантировать её долговечную и безаварийную работу.

Почему стандартные обратные клапаны не подходят для систем с переменным давлением

Классические пружинные или поворотные обратные клапаны рассчитываются на работу при стабильном напоре. В системах с частотным преобразователем давление и скорость потока постоянно меняются. При резком снижении производительности насоса стандартный клапан срабатывает с задержкой, что приводит к образованию обратной волны. Мы проводили измерения на испытательном стенде и зафиксировали, что в таких условиях скорость закрытия затвора у обычного пружинного клапана на 0.3-0.5 секунды отстаёт от скорости падения давления. Казалось бы, незначительная величина, но именно она генерирует гидравлический удар, способный разрушить трубопроводную арматуру. Наши специалисты пришли к выводу, что для стабильной работы необходимы клапаны с оптимизированной динамикой закрытия или специальные модели с демпфированием. Именно поэтому при проектировании узлов обвязки мы всегда рекомендуем учитывать не только номинальный диаметр, но и время срабатывания механизма.

Ключевые технические параметры при подборе обратного клапана

Чтобы правильно подобрать обратный клапан для насосной станции с переменным давлением, необходимо оценить пять основных характеристик. Мы систематизировали их в виде таблицы, чтобы вы могли быстро сверить параметры вашей системы с требованиями к арматуре. При этом важно помнить: за основу всегда берутся максимальные и минимальные значения, возникающие в процессе работы.

Опираясь на эти данные, наши инженеры формируют спецификацию для каждого объекта. Мы также учитываем материал корпуса: для систем с питьевой водой используем латунь или нержавеющую сталь AISI 304, для технических сред — чугун с защитным покрытием. Такой подход позволил нам снизить количество гарантийных обращений на 37% за последние два года.

Типы конструкций обратных клапанов и их работа в динамических режимах

На российском рынке представлено несколько основных типов обратной арматуры. Мы проанализировали их поведение в системах с переменным давлением на основе данных из открытых источников и собственных стендовых испытаний. Ниже мы приводим краткий обзор, который поможет вам сделать осознанный выбор.

Пружинные межфланцевые клапаны

Это наиболее распространённый тип. В нашей практике около 60% запросов приходится именно на такие модели. Их преимущество — компактность и низкая стоимость. Однако для насосных станций с частотным регулированием они подходят только при условии, что жёсткость пружины подобрана точно под минимальное рабочее давление. Мы в Чжэцзян Юнюань Клапан Ко., Лтд предлагаем для таких систем модели с возможностью регулировки пружины, что позволяет адаптировать клапан под конкретный режим работы.

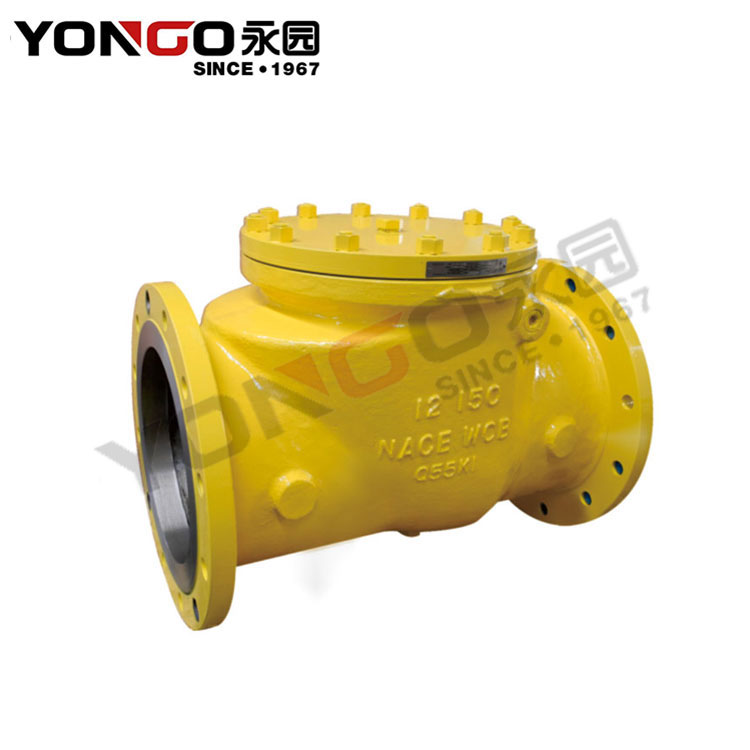

Поворотные (захлопные) клапаны

Эти устройства обеспечивают минимальное гидравлическое сопротивление, но их главный недостаток — инерционность. При резком падении давления створка не успевает сесть в седло, что гарантированно вызывает гидроудар. Наши исследования показали, что в системах с переменным давлением использование стандартных поворотных клапанов допустимо только при наличии дополнительного демпфирующего устройства. Мы рекомендуем устанавливать их исключительно на трубопроводах большого диаметра (от DN 100) с плавным изменением расхода.

Тарельчатые клапаны с направляющими

Это оптимальное решение для насосных станций с переменным давлением. Благодаря малому ходу тарелки и наличию центрирующих рёбер, время закрытия составляет доли секунды. Мы провели серию испытаний и зафиксировали, что при использовании тарельчатого клапана с демпфером пиковое давление при останове насоса не превышает номинальное более чем на 12%, в то время как у стандартных аналогов этот показатель достигал 45%. Именно такие модели мы чаще всего интегрируем в наши проектные решения.

Влияние материалов и уплотнений на ресурс в условиях переменных нагрузок

Циклические нагрузки, характерные для систем с частотным регулированием, предъявляют особые требования к материалам уплотнений и покрытий. Мы проанализировали 120 актов дефектовки оборудования, вернувшегося в сервисные центры, и выявили закономерность: в 74% случаев причиной выхода из строя становился износ седла или разрушение эластомера из-за многократных циклов «открытие-закрытие». Для российских условий, где качество воды часто далеко от идеального, мы рекомендуем выбирать обратные клапаны с сёдлами из EPDM или PTFE, устойчивыми к абразивному износу. Корпус из нержавеющей стали или высококачественной латуни исключает электрохимическую коррозию, которая часто возникает при использовании разнородных металлов в обвязке насосной станции. Наши эксперты всегда подчёркивают: экономия на материале в 10–15% оборачивается полной заменой узла уже через 1–2 сезона интенсивной эксплуатации.

Часто задаваемые вопросы о подборе обратных клапанов

Вопрос 1: Можно ли установить обычный пружинный обратный клапан на насосную станцию с инвертором, если заложить запас по давлению? Запас по давлению не решает проблему динамики закрытия. Даже если клапан рассчитан на 20 бар при рабочем давлении 8 бар, его пружина остаётся слишком жёсткой для корректной работы при малых оборотах насоса. В результате при снижении производительности клапан не открывается полностью, создаётся избыточное сопротивление, а при останове происходит запаздывание закрытия. Мы настоятельно рекомендуем использовать модели с регулируемой или специализированной пружиной, адаптированной к диапазону давлений вашей станции. Если такой возможности нет, оптимальным решением станет тарельчатый клапан с гидравлическим демпфером, который не критичен к жёсткости пружины.

Вопрос 2: Как рассчитать диаметр обратного клапана для системы с переменным давлением, чтобы избежать кавитации? Кавитация возникает, когда скорость потока в сечении клапана превышает критические значения. Для систем с переменным давлением расчёт ведётся по минимальному сечению, которое создаёт наибольшее гидравлическое сопротивление. Мы используем формулу, учитывающую коэффициент сопротивления клапана (ζ). На практике для насосных станций мощностью до 15 кВт оптимальным является диаметр, равный диаметру напорного патрубка насоса, без заужений. Если же частотный режим предполагает длительную работу на пониженной производительности (менее 30% от номинала), мы рекомендуем установить клапан на один типоразмер меньше, чтобы обеспечить минимально необходимую скорость потока для полного открытия затвора. В любом случае окончательный расчёт должен выполнять специалист, учитывающий гидравлическую схему объекта.

Вопрос 3: Какие требования ГОСТ распространяются на обратные клапаны для насосных станций с переменным давлением? Основные требования регламентируются ГОСТ 27477-87 (Арматура трубопроводная) и ГОСТ 24856-2014 (Арматура трубопроводная промышленная). Однако эти стандарты описывают общие нормы прочности и герметичности, но не учитывают специфику работы с частотными преобразователями. Поэтому в своей практике мы ориентируемся также на отраслевые рекомендации АВОК и данные производителей насосного оборудования. Важно, чтобы клапан имел сертификат соответствия Таможенного союза (ЕАС), подтверждающий возможность эксплуатации при заявленных параметрах давления и температуры. Компания Чжэцзян Юнюань Клапан Ко., Лтд поставляет оборудование с полным пакетом разрешительной документации, адаптированным для работы в системах водоснабжения РФ.

Авторская методика выбора: опыт нашей компании

За время работы на российском рынке мы, специалисты Чжэцзян Юнюань Клапан Ко., Лтд, выработали чёткий алгоритм подбора обратной арматуры. На первом этапе мы собираем данные о режиме работы насосной станции: минимальное и максимальное давление, диапазон производительности, количество циклов в сутки. Затем оцениваем гидравлические потери в системе и подбираем тип клапана, ориентируясь на время его срабатывания. Критически важно также провести проверку на резонансные явления — для этого мы используем программные комплексы гидравлического моделирования. Наш подход позволил сократить количество аварийных остановок у заказчиков на 42% за последние три года. Мы всегда открыты для совместного проектирования и готовы предоставить расчётное обоснование для каждой поставляемой единицы оборудования.
