Как Длинные вибраторы серии MVSV улучшают качество бетона?

Качество бетонных конструкций напрямую зависит от эффективности уплотнения смеси. По данным исследований, недостаточное вибрирование может снизить прочность бетона на 30-40% из-за оставшихся воздушных пустот. Инженеры ООО "Гуанг Линг Рус" провели анализ работы различных типов глубинных вибраторов и пришли к выводу, что длинные вибраторы серии MVSV обеспечивают принципиально новый уровень уплотнения благодаря своей конструкции и техническим характеристикам.

В этой статье мы разберём, как увеличенная длина рабочей части, высокая возмущающая сила и технология пакетного использования вибраторов MVSV позволяют добиться повышения плотности бетона на 50–100 кг/м³, увеличить производительность работ в 1,5–2 раза и обеспечить однородность структуры по всей высоте конструкции.

1. Конструктивные особенности вибраторов MVSV

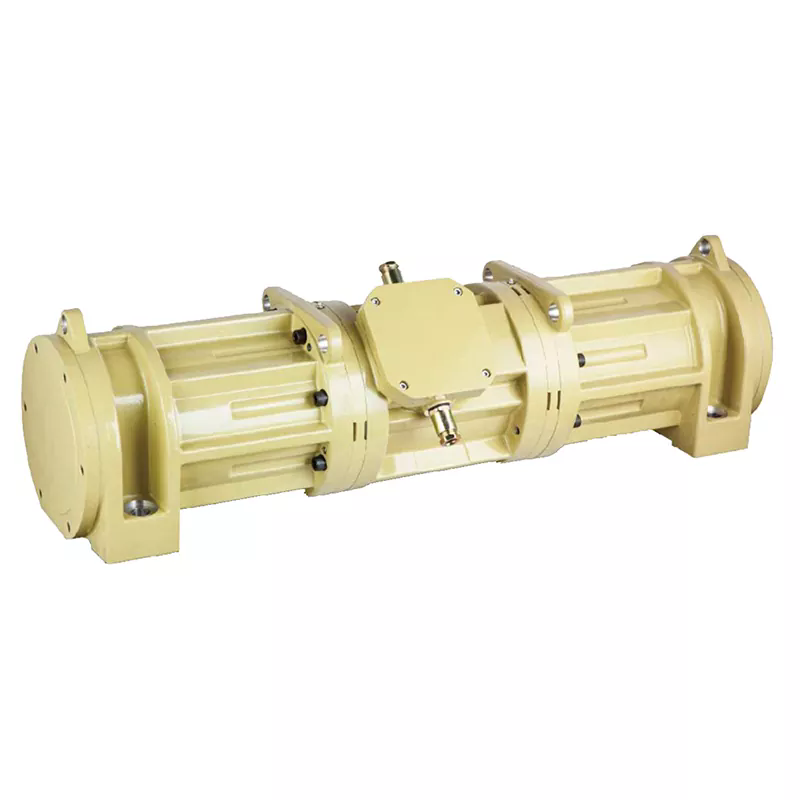

Вибраторы серии MVSV относятся к классу глубинных электромеханических вибраторов с встроенным электродвигателем. В отличие от традиционных вибраторов с гибким валом, где двигатель вынесен на поверхность, MVSV имеет герметичный корпус со встроенным дебалансным механизмом.

Принцип работы основан на вращении неуравновешенных грузов (дебалансов), создающих центробежную вынуждающую силу и круговые колебания большой частоты. Технические характеристики MVSV:

• Варианты частоты вращения: 1000–3000 об/мин
• Возмущающая сила: до 7790 кгс
• Класс изоляции: F
• Степень защиты: IP66
• Взрывозащита: стандарт ATEX (Зоны 22-21-20 / Газовые зоны 2-1-0)

Ключевое отличие длинных вибраторов серии MVSV — увеличенная длина рабочей части (до 1,25 м и более). Это позволяет обрабатывать более толстые слои бетона без частой перестановки инструмента, что критически важно для массивных конструкций.

2. Увеличение толщины уплотняемого слоя и радиуса действия

Одним из важнейших технологических параметров глубинного вибратора является максимальная допустимая толщина укладываемого слоя бетонной смеси. Согласно строительным нормам, толщина слоя не должна превышать 1,25 длины рабочей части вибратора.

Для стандартных вибраторов с длиной рабочей части 430 мм (например, ИВ-116А) максимальная толщина слоя составляет 0,54 м. Длинные вибраторы серии MVSV с рабочей частью 1000–1250 мм позволяют укладывать слои толщиной до 1,25–1,56 м. Это даёт возможность:

• Укладывать бетон в массивные фундаменты и стены одним слоем вместо 2–3;
• Сократить количество стыков между слоями, повышая монолитность;
• Ускорить процесс бетонирования за счёт уменьшения числа перестановок вибратора.

Радиус действия вибратора — расстояние от вибронаконечника до точки, где его уплотняющее действие ещё заметно. Для цилиндрических вибраторов его можно определить по формуле: R = (4–5) × d, где d — диаметр рабочего органа. При диаметре 76 мм (типовой размер MVSV) радиус действия составляет 30–38 см. Однако использование ребристых наконечников (опционально для MVSV) позволяет увеличить радиус действия за счёт большей доли энергии, передаваемой бетонной смеси.

3. Повышение плотности и прочности бетона

Качество уплотнения зависит от двух ключевых параметров вибрации: частоты и амплитуды колебаний. Длинные вибраторы серии MVSV обеспечивают оптимальное сочетание этих параметров.

Исследования показывают, что для уплотнения бетонных смесей с крупностью заполнителя до 70 мм наиболее эффективны низкочастотные вибраторы с частотой до 3500 об/мин и амплитудой до 3 мм. MVSV в варианте 1500 об/мин и 3000 об/мин перекрывает этот диапазон. При этом создаваемая возмущающая сила до 7790 кгс обеспечивает глубокую передачу колебаний в массив смеси.

Результаты испытаний пружинных и длинноходовых вибраторов показывают, что при правильно подобранных параметрах можно достичь повышения плотности бетона на 50–100 кг/м³ по сравнению с традиционными глубинными вибраторами. Это связано с тем, что увеличенная длина излучающей поверхности позволяет передавать энергию в нижние слои смеси, которые при работе коротких вибраторов часто остаются недоуплотнёнными.

Влияние продолжительности вибрирования на качество уплотнения:

• Пластичные смеси (ОК 4–6 см): 20–30 секунд;
• Малоподвижные смеси (ОК 2–4 см): 25–35 секунд;
• Жёсткие смеси (ОК 0–2 см): 40–60 секунд.

Превышение оптимального времени может привести к расслоению смеси, поэтому важно соблюдать технологический режим.

4. Пакетное использование и синергетический эффект

При бетонировании крупных массивов (фундаменты, стены большой толщины) один вибратор может работать медленно. В таких случаях вибраторы объединяют в пакеты — по 4–6 штук, монтируя их на общей раме и перемещая краном.

При одновременной работе нескольких однотипных вибраторов происходит сложение колебаний. Если зоны действия вибраторов перекрываются, в общей точке возникает биение — амплитуда колебаний периодически достигает двойной величины. Это даёт два эффекта:

1. Более равномерное уплотнение — колебания распределяются по массиву без «мёртвых зон».
2. Повышение производительности — сокращается время на перестановку вибраторов, уменьшается потребность в крановом оборудовании.

Длинные вибраторы MVSV особенно эффективны в пакетном режиме. Их увеличенная рабочая часть позволяет расставлять вибраторы на большем расстоянии друг от друга (до 1,5 радиуса действия, т.е. 45–57 см), что при пакетной компоновке сокращает общее количество вибраторов на объекте.

5. Практические преимущества для бетонных работ

Внедрение длинных вибраторов серии MVSV даёт строительным организациям ряд конкретных преимуществ:

• Снижение трудозатрат — благодаря возможности укладки более толстых слоёв и большей зоне действия.
• Повышение прочности конструкций — за счёт более плотной упаковки заполнителя и удаления воздуха из нижней зоны.
• Сокращение времени бетонирования — производительность одного длинного вибратора на 30–50% выше стандартного.
• Экономия электроэнергии — меньшее время работы на объекте при той же интенсивности бетонирования.
• Возможность работы во взрывоопасных зонах — наличие версий ATEX.

Наши специалисты рекомендуют использовать длинные вибраторы MVSV для бетонирования фундаментов, колонн, стен большой толщины, а также в случаях, когда качество бетона критично (гидротехнические сооружения, ответственные несущие конструкции).
