Как работают Фланцевые вибраторы серии MVFL в силосах?
2026-10-22
Силосы и бункеры для хранения сыпучих материалов — неотъемлемая часть промышленных производств, складов и перевалочных комплексов. Однако сыпучие материалы (цемент, зерно, песок, химические порошки, комбикорм) склонны к зависанию, образованию сводов и застойных зон, что приводит к нарушению разгрузки и простоям. По данным отраслевых исследований, до 45% внеплановых остановок на предприятиях, работающих с сыпучими средами, связано именно с проблемами разгрузки силосов. Для решения этой задачи применяются фланцевые вибраторы серии MVFL, которые устанавливаются на стенки силоса и создают направленные колебания, разрушающие своды и обеспечивающие стабильный поток материала. Инженеры ООО «Гуанг Линг Рус» проанализировали принцип работы фланцевых вибраторов серии MVFL в силосах и подготовили рекомендации по их правильному монтажу.
В этой статье мы рассмотрим, как работают фланцевые вибраторы серии MVFL в силосах, какие факторы влияют на эффективность их применения, а также уделим значительное внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке могут не только снизить эффективность вибратора, но и повредить конструкцию силоса.
1. Причины зависания материалов в силосах
Прежде чем рассматривать работу фланцевых вибраторов серии MVFL, необходимо понять, почему сыпучие материалы зависают в силосах.
1.1 Сводообразование
При истечении материала из силоса в его нижней части образуется устойчивый свод, который перекрывает поток. Это происходит из-за сил трения между частицами, влажности и слёживаемости материала.
1.2 Образование застойных зон
В силосах с неудачной геометрией (например, с плоским дном) материал скапливается в углах и не участвует в разгрузке.
1.3 Влияние влажности и температуры
Повышенная влажность приводит к слёживанию цемента, комбикорма и химических порошков. Температурные перепады вызывают конденсацию влаги на стенках силоса, что также способствует зависанию.
1.4 Слеживание при длительном хранении
При длительном хранении материал уплотняется под собственным весом и теряет сыпучесть.
2. Принцип работы фланцевых вибраторов серии MVFL в силосах
Фланцевые вибраторы серии MVFL решают проблему зависания за счёт создания вибрационных колебаний, передаваемых на стенку силоса.
2.1 Конструкция вибратора

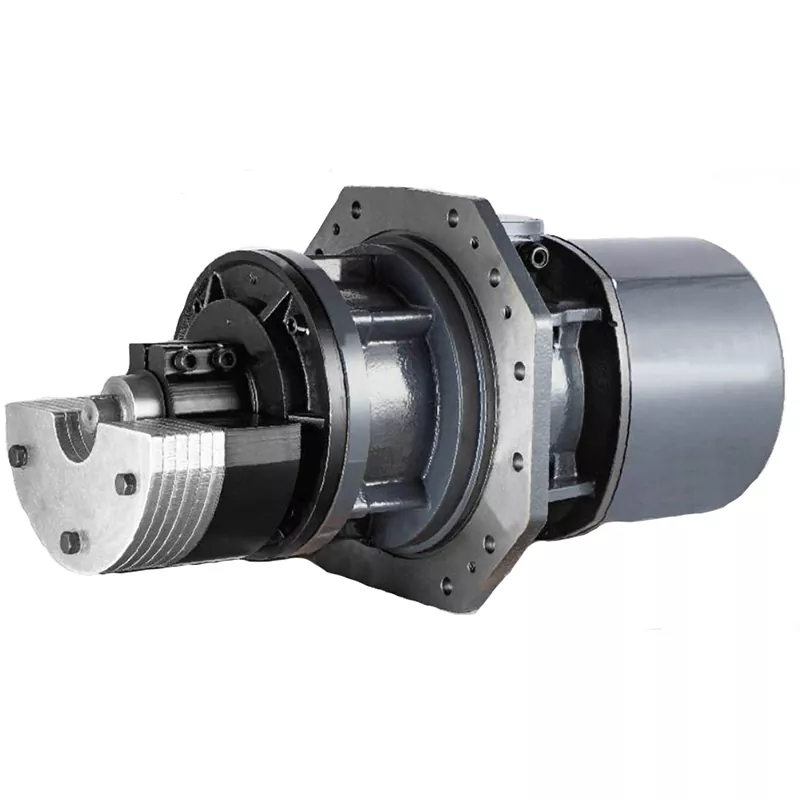

Фланцевый вибратор серии MVFL состоит из электродвигателя с дебалансами на валу, заключённого в герметичный корпус с монтажным фланцем. При вращении вала дебалансы создают центробежную силу, которая передаётся на корпус и далее на стенку силоса.
2.2 Механизм разрушения сводов
Колебания стенки силоса нарушают силы сцепления между частицами материала и разрушают образовавшиеся своды. Вибрация распространяется по стенке, охватывая зону над выпускным отверстием и обеспечивая равномерное истечение материала.
2.3 Регулировка амплитуды и частоты
Фланцевые вибраторы серии MVFL позволяют регулировать амплитуду колебаний путём изменения положения дебалансов. Это позволяет адаптировать вибратор под разные материалы: для тяжёлых и слежавшихся материалов требуется большая амплитуда, для лёгких — меньшая.
2.4 Режим работы
Вибраторы могут работать в непрерывном или импульсном режиме. Для большинства материалов оптимален импульсный режим (например, 10 секунд работы, 30 секунд паузы), так как он предотвращает излишнее уплотнение материала и экономит электроэнергию.
| Модель вибратора MVFL | Вынуждающая сила, кгс | Мощность, кВт | Рекомендуемый объём силоса, м³ |
| MVFL-100 | 100 | 0,15 | до 5 |
| MVFL-500 | 500 | 0,55 | 5–20 |
| MVFL-1500 | 1500 | 1,5 | 20–50 |
| MVFL-5000 | 5000 | 3,5 | 50–100 |
| MVFL-10000 | 10000 | 7,0 | свыше 100 |
3. Области применения фланцевых вибраторов серии MVFL в силосах
Фланцевые вибраторы серии MVFL применяются в силосах для самых разных материалов:
- Цемент и строительные смеси — предотвращение сводообразования и слеживания.
- Зерно и комбикорма — обеспечение равномерной разгрузки без разрушения гранул.
- Химические порошки — предотвращение зависания в реакторах и промежуточных ёмкостях.
- Песок и минеральные наполнители — разрушение сводов в бункерах и силосах.
- Пищевые продукты — мука, сахар, крахмал, соль.
Наши специалисты ООО «Гуанг Линг Рус» помогают подобрать модель фланцевого вибратора серии MVFL под конкретный материал и объём силоса.
4. Правильный монтаж фланцевых вибраторов серии MVFL на силосах
Около 40% нашего материала посвящено правильному монтажу фланцевых вибраторов серии MVFL на силосах, так как от этого напрямую зависит эффективность работы и безопасность конструкции.
Основные этапы монтажа:
- Выбор места установки — вибратор крепится на конической части силоса (или на стенке в зоне выпускного отверстия) на высоте 1/3–1/2 от низа конуса. Для больших силосов рекомендуется устанавливать 2–3 вибратора симметрично.
- Проверка толщины стенки — металл в месте установки должен быть не менее 6–8 мм. При меньшей толщине необходима усиливающая накладка.
- Разметка и сверление отверстий — строго по монтажному чертежу вибратора.
- Установка усиливающей накладки — приваривается к стенке силоса для распределения нагрузки.
- Крепление вибратора — болтами с пружинными шайбами и фиксатором резьбы.
- Подключение питания — согласно схеме, с обязательным заземлением и защитой от влаги.
- Пробный пуск и регулировка — проверка работы, настройка амплитуды и режима (непрерывный/импульсный).
Типичные ошибки при монтаже фланцевых вибраторов серии MVFL:
- Крепление к тонкому металлу без накладки — деформация и разрушение стенки силоса.
- Установка в зоне максимальных напряжений — риск появления трещин.
- Неправильная ориентация — вибрация направлена не в зону сводообразования.
- Отсутствие виброизоляции опор силоса — передача вибрации на несущие конструкции.
- Недостаточная затяжка болтов — отрыв вибратора при работе.
Наши специалисты ООО «Гуанг Линг Рус» рекомендуют использовать усиливающие накладки при монтаже фланцевых вибраторов серии MVFL на силосах с толщиной стенки менее 8 мм.
5. Эксплуатация и обслуживание вибраторов в силосах
Для обеспечения длительной и эффективной работы фланцевых вибраторов серии MVFL в силосах необходимо соблюдать правила эксплуатации:
- Регулярная проверка затяжки крепёжных болтов — ежемесячно, особенно в первые месяцы после монтажа.
- Контроль состояния усиливающих накладок — при появлении трещин требуется ремонт.
- Проверка изоляции и кабелей — ежеквартально.
- Смазка подшипников — согласно регламенту производителя (обычно каждые 2000–3000 часов).
- Очистка вибратора от пыли — для предотвращения перегрева.
Часто задаваемые вопросы о фланцевых вибраторах серии MVFL в силосах
Для силоса объёмом 50 м³ рекомендуется установить 1–2 фланцевых вибратора серии MVFL-1500 или один MVFL-5000. Количество зависит от формы силоса и типа материала. Для конических силосов с углом конуса более 60° достаточно одного вибратора, для плоскодонных — требуется 2–3 вибратора, расположенных симметрично. Наши инженеры проводят расчёт с учётом геометрии силоса и свойств материала.
Для цемента оптимален импульсный режим работы: 10–15 секунд вибрации, затем 30–60 секунд паузы. Непрерывная вибрация приводит к уплотнению цемента и снижению его сыпучести. Импульсный режим разрушает своды, не вызывая слеживания. Кроме того, импульсный режим экономит электроэнергию и продлевает срок службы вибратора. Регулировка режима осуществляется через программируемое реле или контроллер.
Да, но с ограничениями. Пластиковые силосы имеют меньшую жёсткость, поэтому требуется установка усиливающих накладок из металла или использование вибраторов с меньшей вынуждающей силой. Рекомендуется выбирать модели с регулируемой амплитудой и работать в импульсном режиме. Также необходимо проверить, что материал силоса выдерживает вибрационные нагрузки. Наши специалисты помогут подобрать вибратор для пластикового силоса.
Если фланцевый вибратор серии MVFL не разрушает свод, возможные причины: недостаточная вынуждающая сила, неправильное место установки (вибратор слишком высоко или низко), слишком тонкая стенка (вибрация гасится), неправильный режим работы (непрерывный вместо импульсного), материал слишком влажный или слежавшийся. Необходимо проверить каждый из этих факторов. Иногда требуется установка дополнительного вибратора или изменение его положения.
Для предотвращения передачи вибрации на несущие конструкции силоса используются виброизоляторы (резиновые или пружинные), устанавливаемые между опорами силоса и фундаментом. Также рекомендуется применять вибраторы с регулируемой амплитудой и работать в импульсном режиме. Важно правильно выбрать место установки вибратора, чтобы вибрация распространялась локально, а не по всей конструкции. Наши инженеры проводят расчёт виброизоляции для каждого объекта.
Статья подготовлена инженерно-техническим центром ООО «Гуанг Линг Рус» — поставщика промышленного вибрационного оборудования, включая фланцевые вибраторы серии MVFL для силосов и бункеров. Наши специалисты имеют многолетний опыт подбора и монтажа вибраторов на предприятиях строительной, химической, пищевой и горнодобывающей отраслей. Приведённые данные основаны на реальных проектах и требованиях ГОСТ 12.2.007.0-75 и ТР ТС 010/2011.
