Как вибрации станка с ЧПУ влияют на качество поверхности деталей?
2026-09-17

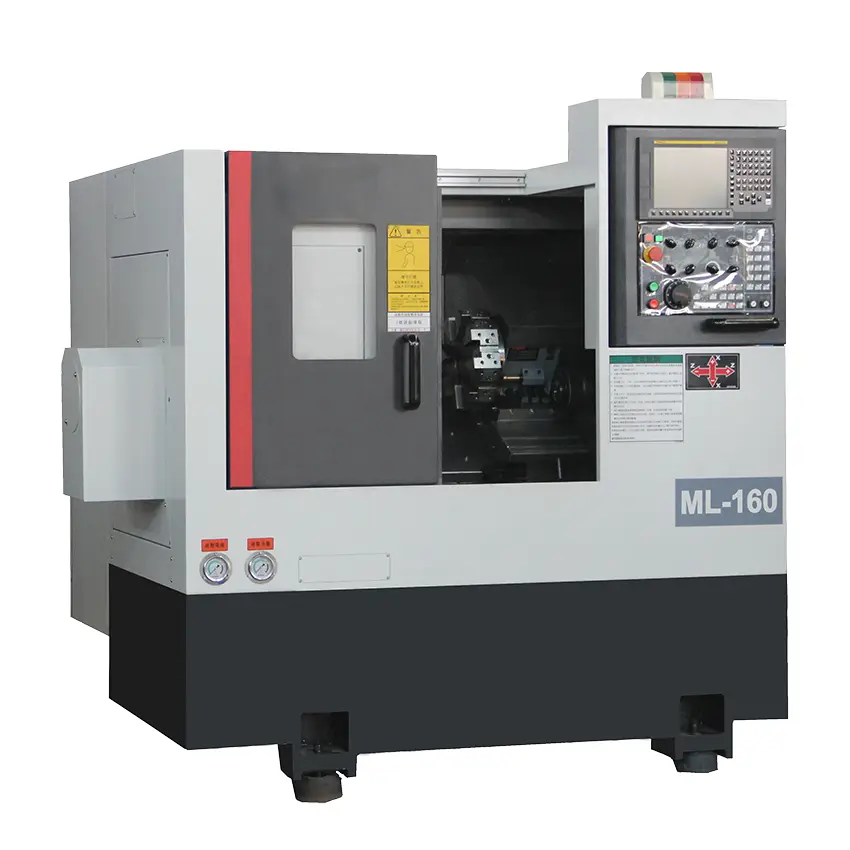

Качество поверхности деталей, обработанных на токарном станке с ЧПУ, напрямую определяет их эксплуатационные свойства: износостойкость, усталостную прочность и точность сопряжения. Именно токарный станок с ЧПУ задаёт конечную геометрию и микропрофиль поверхности, поэтому любые колебания в его работе немедленно отражаются на качестве продукции. Одним из главных факторов, ухудшающих шероховатость поверхности, являются вибрации. По данным отраслевых исследований, до 60% случаев повышенной шероховатости и волнистости при токарной обработке связаны именно с вибрациями токарного станка с ЧПУ. Инженеры ООО «Тяньцзинь ХОРИ Тек» проанализировали причины возникновения вибраций и подготовили рекомендации по их устранению, включая правильный монтаж оборудования.
В этой статье мы рассмотрим виды вибраций токарного станка с ЧПУ, их влияние на качество поверхности, методы диагностики и способы устранения. Около 40% материала посвящено правильному монтажу токарного станка с ЧПУ, так как именно ошибки установки часто становятся первопричиной вибраций, снижающих качество деталей.
1. Виды вибраций токарного станка с ЧПУ и их источники
Вибрации токарного станка с ЧПУ классифицируются по происхождению и характеру воздействия на процесс обработки. Понимание природы вибраций необходимо для выбора правильных методов их устранения.
1.1 Вынужденные вибрации
Вынужденные вибрации токарного станка с ЧПУ возникают из-за периодических возмущающих сил: дисбаланса шпинделя, биения патрона, погрешностей приводных ремней или зубчатых передач. Частота таких вибраций кратна частоте вращения шпинделя. Они передаются на заготовку и инструмент, создавая регулярный рельеф на обработанной поверхности.
1.2 Автоколебания (регенеративные вибрации)
Автоколебания — наиболее опасный тип вибраций токарного станка с ЧПУ. Они возникают в системе «станок–приспособление–инструмент–деталь» из-за запаздывания сил резания по отношению к деформациям. Регенеративный эффект заключается в том, что инструмент оставляет след на поверхности, который при следующем обороте вызывает дополнительную силу резания. Это приводит к самовозбуждающимся колебаниям, которые могут быстро нарастать и полностью разрушить качество поверхности.
1.3 Резонансные вибрации
Если частота вынужденных вибраций токарного станка с ЧПУ совпадает с собственной частотой какого-либо элемента системы, возникает резонанс — резкое возрастание амплитуды колебаний. Резонанс может приводить к появлению глубоких следов и даже поломке инструмента.
2. Влияние вибраций токарного станка с ЧПУ на качество поверхности деталей
Вибрации токарного станка с ЧПУ оказывают негативное влияние на несколько параметров качества поверхности одновременно.
| Параметр качества | Влияние вибраций токарного станка с ЧПУ | Последствия для детали |
| Шероховатость Ra | Увеличение с 0,8 до 3,2–6,3 мкм | Повышенное трение, износ |
| Волнистость | Появление регулярного рельефа | Нарушение герметичности соединений |
| Точность размеров | Отклонение до 0,05–0,15 мм | Брак при сборке |
| Микротвёрдость | Снижение на 10–15% | Ускоренный износ поверхности |
| Остаточные напряжения | Увеличение в 2–3 раза | Коробление после мехобработки |
Особенно критичны вибрации токарного станка с ЧПУ при чистовой и отделочной обработке, где требования к шероховатости составляют Ra 0,4–0,8 мкм. Даже незначительные колебания могут вывести деталь за пределы допуска.
3. Ошибки монтажа токарного станка с ЧПУ, вызывающие вибрации
Неправильный монтаж токарного станка с ЧПУ — одна из главных причин возникновения вибраций. Рассмотрим типичные ошибки, которые мы фиксируем на предприятиях.
- Недостаточная жёсткость фундамента — токарный станок с ЧПУ «играет» под нагрузкой.
- Отсутствие виброизоляции — передача вибраций от соседнего оборудования.
- Неправильная выверка геометрии — перекос станины вызывает дополнительные напряжения.
- Плохое крепление станины к фундаменту — ослабление болтов со временем.
- Несоосность шпинделя и задней бабки — биение заготовки.
Наши специалисты ООО «Тяньцзинь ХОРИ Тек» неоднократно фиксировали случаи, когда устранение ошибок монтажа токарного станка с ЧПУ снижало шероховатость поверхности с Ra 3,2 до Ra 0,8 мкм без изменения режимов резания.
4. Правильный монтаж токарного станка с ЧПУ для минимизации вибраций
Около 40% нашего материала посвящено правильному монтажу токарного станка с ЧПУ, так как от этого напрямую зависит уровень вибраций и качество поверхности деталей.
Основные этапы монтажа токарного станка с ЧПУ:
- Подготовка фундамента — бетонная плита толщиной не менее 300 мм, с армированием и виброизоляционными прокладками. Отклонение от горизонтали — не более 0,02 мм на метр.
- Установка станины — с использованием прецизионных уровней и клиньев. Проверка прямолинейности направляющих лазерным интерферометром.
- Монтаж шпиндельной бабки и задней бабки — контроль соосности с точностью до 0,005 мм. Биение шпинделя — не более 0,003 мм.
- Установка виброопор — для гашения высокочастотных колебаний. Рекомендуются пружинные или резинометаллические опоры с регулировкой высоты.
- Крепление токарного станка с ЧПУ к фундаменту — через виброизолирующие прокладки, с использованием динамометрического ключа для равномерной затяжки.
- Пуско-наладка и калибровка — проверка точности позиционирования, тестовая обработка контрольных деталей.
Типичные ошибки при монтаже токарного станка с ЧПУ:
- Установка на недостаточно жёсткое основание — приводит к резонансам.
- Отсутствие выверки геометрии — перекос направляющих.
- Неправильная затяжка креплений — неравномерная деформация станины.
- Игнорирование виброизоляции — передача вибраций от соседних станков.
Наши специалисты ООО «Тяньцзинь ХОРИ Тек» выполняют профессиональный монтаж токарного станка с ЧПУ с гарантией уровня вибраций, не превышающего допустимые нормы.
5. Методы диагностики и устранения вибраций токарного станка с ЧПУ
Помимо правильного монтажа, для минимизации вибраций токарного станка с ЧПУ применяются следующие методы.
5.1 Диагностика вибраций
- Виброметрия — измерение виброускорения на шпинделе, суппорте и задней бабке токарного станка с ЧПУ.
- Анализ спектра — выявление источников вибраций по частотам.
- Тепловизионный контроль — выявление зон перегрева, связанных с трением.
5.2 Технологические методы
- Изменение режимов резания — снижение скорости и подачи для выхода из зоны резонанса.
- Использование демпфирующих оправок — для гашения колебаний инструмента.
- Применение СОЖ высокого давления — снижение сил резания и температуры.
5.3 Конструктивные методы
- Увеличение жёсткости системы — за счёт усиления креплений.
- Балансировка шпинделя и патрона — устранение дисбаланса.
- Замена изношенных подшипников — снижение биения.
Часто задаваемые вопросы о вибрациях токарного станка с ЧПУ
Ошибки монтажа токарного станка с ЧПУ проявляются характерными признаками: вибрация возникает сразу после установки, усиливается при увеличении нагрузки и не устраняется изменением режимов резания. Также можно проверить геометрию станка (горизонтальность, прямолинейность направляющих) и уровень вибрации на станине при вращении шпинделя без нагрузки. Если вибрация на станине превышает 0,5 мм/с, это указывает на проблемы с монтажом токарного станка с ЧПУ.
Для токарного станка с ЧПУ рекомендуются пружинные виброопоры с регулировкой высоты, обеспечивающие собственную частоту системы ниже 10 Гц. Резинометаллические опоры подходят для станков малой и средней мощности. Важно, чтобы виброопоры имели достаточную несущую способность и не вызывали перекосов станины. Наши специалисты подбирают виброопоры индивидуально для каждой модели токарного станка с ЧПУ.
Частично — да. Можно изменить режимы резания, использовать демпфирующие оправки, провести балансировку патрона. Однако полное устранение вибраций токарного станка с ЧПУ, вызванных ошибками монтажа, требует остановки станка для выверки геометрии и переустановки виброопор. Рекомендуем планировать такие работы на время планового обслуживания. ООО «Тяньцзинь ХОРИ Тек» выполняет диагностику и настройку токарного станка с ЧПУ в удобное для заказчика время.
Вибрации токарного станка с ЧПУ приводят к знакопеременным нагрузкам на режущую кромку инструмента, что вызывает ускоренное образование микротрещин и выкрашивание. В зависимости от амплитуды вибраций стойкость инструмента может снижаться в 2–5 раз. Особенно сильно страдают твёрдосплавные пластины при прерывистом резании. Устранение вибраций токарного станка с ЧПУ — это не только улучшение качества поверхности, но и значительная экономия на инструменте.
Согласно ГОСТ ИСО 10816-3-2002, допустимый уровень вибраций для токарного станка с ЧПУ составляет: виброскорость на станине — не более 1,8 мм/с (для класса точности Н), не более 1,1 мм/с (для класса точности П). Для высокоточных токарных станков с ЧПУ — не более 0,7 мм/с. Превышение этих значений приводит к заметному ухудшению качества поверхности. Контроль вибраций токарного станка с ЧПУ рекомендуется проводить регулярно, особенно после монтажа и ремонтов.
Статья подготовлена инженерно-техническим центром ООО «Тяньцзинь ХОРИ Тек» — поставщика токарного станка с ЧПУ, обрабатывающих центров и услуг по их монтажу и обслуживанию. Наши специалисты имеют многолетний опыт диагностики и устранения вибраций токарного станка с ЧПУ на предприятиях России и СНГ. Приведённые данные основаны на реальных проектах и требованиях ГОСТ ИСО 10816-3-2002 и ТР ТС 010/2011.
