Как износостойкие рукава большого диаметра выдерживают шлам с кварцем?
2026-09-30
Транспортировка шлама с кварцевым песком — одна из самых агрессивных задач в горнодобывающей, строительной и обогатительной промышленности. Кварц обладает твёрдостью 7 по шкале Мооса, и его частицы действуют как абразив, разрушающий обычные резиновые рукава за считанные недели. Именно поэтому износостойкие рукава большого диаметра стали критически важным элементом технологических линий. По данным отраслевых исследований, до 60% простоев на обогатительных фабриках связано с заменой быстроизнашивающихся элементов трубопроводов. Инженеры Hengshui Dongda Rubber & Plastic Products Co., Ltd. проанализировали конструкцию и опыт эксплуатации износостойких рукавов большого диаметра в средах с кварцевым шламом и подготовили рекомендации по их правильному монтажу.
В этой статье мы рассмотрим, какие материалы и конструктивные решения позволяют износостойким рукавам большого диаметра выдерживать абразивное воздействие кварца, как правильно подобрать рукав для конкретных условий, а также уделим значительное внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке могут свести на нет все преимущества качественного рукава.
1. Почему кварцевый шлам разрушает обычные рукава
Кварцевый шлам представляет собой суспензию, содержащую частицы кварца размером от 0,1 до 5 мм. При движении по трубопроводу эти частицы воздействуют на внутреннюю поверхность рукава по нескольким механизмам.
1.1 Абразивное истирание
Частицы кварца, ударяясь о стенку рукава под углом, срезают микрочастицы материала. Этот процесс особенно интенсивен на поворотах и в местах изменения направления потока.
1.2 Гидроабразивная эрозия
Высокая скорость потока (до 5–8 м/с) усиливает воздействие частиц. По данным исследований, увеличение скорости потока с 3 до 6 м/с увеличивает скорость износа в 4–6 раз.
1.3 Ударные нагрузки
Крупные частицы кварца при высоких скоростях создают ударные нагрузки, приводящие к образованию трещин и расслоений.
Именно поэтому обычные резиновые рукава не подходят для работы с кварцевым шламом — требуется специальная конструкция и материалы.

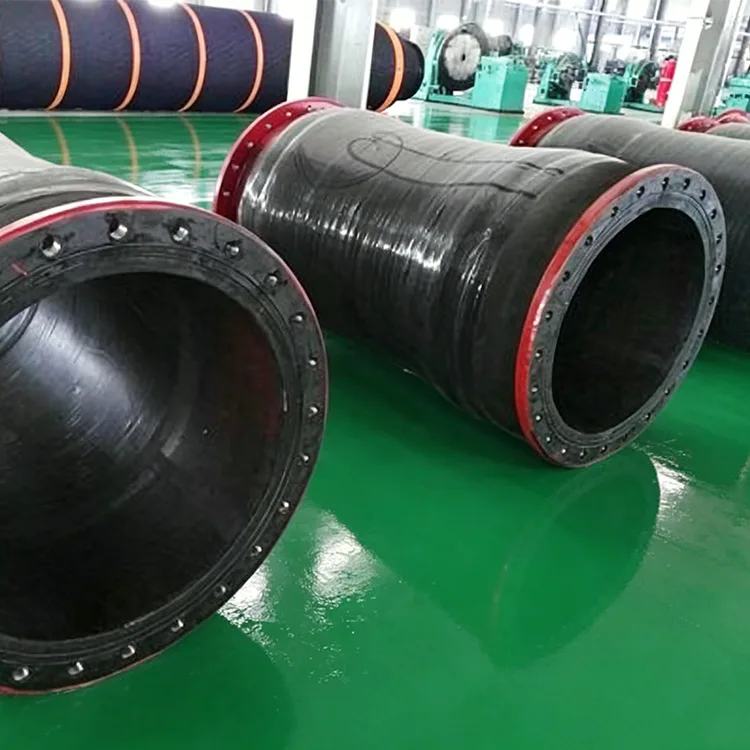

2. Конструкция износостойких рукавов большого диаметра
Износостойкие рукава большого диаметра от Hengshui Dongda Rubber & Plastic Products Co., Ltd. имеют многослойную конструкцию, обеспечивающую высокую стойкость к абразивному износу.
2.1 Внутренний слой
Внутренний слой изготавливается из специальной резиновой смеси на основе натурального каучука (NR) или бутадиен-нитрильного каучука (NBR) с добавлением технического углерода и антиабразивных наполнителей. Твёрдость внутреннего слоя составляет 60–70 Shore A, что обеспечивает оптимальный баланс между износостойкостью и эластичностью.
2.2 Армирующий каркас
Каркас состоит из нескольких слоёв высокопрочной синтетической ткани (полиэстер, нейлон) или стальной проволоки. Армирование обеспечивает устойчивость к разрыву под давлением и сохраняет геометрию рукава при изгибах.
2.3 Наружный слой
Наружный слой защищает каркас от внешних воздействий — истирания, ультрафиолета, атмосферных осадков. Он изготавливается из атмосферостойкой резины.
| Параметр | Износостойкий рукав большого диаметра | Обычный резиновый рукав |
| Материал внутреннего слоя | NR/NBR с антиабразивными добавками | Обычная резина |
| Твёрдость, Shore A | 60–70 | 50–60 |
| Сопротивление истиранию (мм³ по DIN 53516) | 80–120 | 200–300 |
| Рабочее давление, МПа | 1,0–2,5 | 0,5–1,0 |
| Срок службы при кварцевом шламе | 12–24 месяца | 1–3 месяца |
3. Ключевые факторы, определяющие стойкость рукава
Долговечность износостойких рукавов большого диаметра зависит от нескольких факторов.
3.1 Скорость потока
Рекомендуемая скорость потока шлама с кварцем — 2,5–4,0 м/с. При превышении этого диапазона износ резко возрастает.
3.2 Размер и концентрация частиц
Чем крупнее частицы кварца и выше их концентрация, тем интенсивнее износ. Для таких сред рекомендуется выбирать рукава с увеличенной толщиной внутреннего слоя.
3.3 Температура среды
Большинство износостойких рукавов рассчитаны на температуру до +80°C. При более высоких температурах требуется специальное исполнение.
3.4 Радиус изгиба
Минимальный радиус изгиба рукава должен соответствовать рекомендациям производителя. Слишком крутые изгибы создают зоны повышенного износа.
4. Правильный монтаж износостойких рукавов большого диаметра
Около 40% нашего материала посвящено правильному монтажу износостойких рукавов большого диаметра, так как от этого напрямую зависит их срок службы и безопасность эксплуатации.
Основные этапы монтажа износостойких рукавов большого диаметра:
- Проверка рукава перед установкой — осмотр на наличие повреждений, проверка маркировки и сертификатов.
- Подготовка соединительных элементов — проверка фланцев, хомутов, штуцеров на соответствие диаметру рукава.
- Установка рукава без натяжения — рукав должен лежать свободно, без растяжения и перекручивания.
- Соблюдение минимального радиуса изгиба — не менее 3–5 диаметров рукава.
- Затяжка хомутов — равномерная, с использованием динамометрического ключа.
- Проверка герметичности — тестовый пуск с контролем протечек.
Типичные ошибки при монтаже износостойких рукавов большого диаметра:
- Перекручивание рукава — ведёт к неравномерному износу и разрыву.
- Чрезмерное натяжение — сокращает срок службы и создаёт нагрузку на соединения.
- Неправильный радиус изгиба — ускоряет износ в месте изгиба.
- Неравномерная затяжка хомутов — протечки и смещение рукава.
- Использование неподходящих хомутов — повреждение наружного слоя.
Наши специалисты Hengshui Dongda Rubber & Plastic Products Co., Ltd. рекомендуют использовать только оригинальные соединительные элементы и соблюдать все требования инструкции по монтажу.
5. Эксплуатация и обслуживание износостойких рукавов
Для обеспечения длительного срока службы износостойких рукавов большого диаметра необходимо выполнять регулярное обслуживание:
- Визуальный осмотр — ежемесячно на предмет повреждений, трещин, расслоений.
- Проверка герметичности соединений — при каждой остановке оборудования.
- Контроль износа внутреннего слоя — с помощью толщиномера при плановых ремонтах.
- Замена рукава — при износе внутреннего слоя более чем на 50%.
Своевременное обслуживание позволяет продлить срок службы износостойких рукавов большого диаметра и избежать аварийных остановок.
Часто задаваемые вопросы об износостойких рукавах большого диаметра
Диаметр рукава подбирается исходя из требуемой производительности и скорости потока. Для шлама с кварцем рекомендуется поддерживать скорость 2,5–4,0 м/с. Например, при расходе 100 м³/ч оптимальный диаметр составит 100–150 мм. Слишком малый диаметр приведёт к высокой скорости и ускоренному износу, слишком большой — к осаждению твёрдых частиц. Наши инженеры выполняют расчёт оптимального диаметра для конкретных условий.
Срок службы износостойкого рукава большого диаметра при работе с кварцевым шламом составляет 12–24 месяца в зависимости от условий эксплуатации. При повышенной скорости потока, высокой концентрации и крупности частиц срок может сокращаться до 6–12 месяцев. Рекомендуется проводить плановый контроль износа каждые 3 месяца с помощью толщиномера. Замена производится при износе внутреннего слоя более 50% или при появлении расслоений.
Мелкие повреждения наружного слоя можно отремонтировать с помощью специальных ремонтных составов на основе резины. Однако повреждения внутреннего слоя или армирующего каркаса не подлежат ремонту — рукав необходимо заменить. Эксплуатация повреждённого рукава под давлением опасна и может привести к разрыву и травмам. Мы рекомендуем всегда иметь запасной рукав для быстрой замены.
Для крепления износостойких рукавов большого диаметра рекомендуется использовать червячные хомуты из нержавеющей стали с широкой лентой (не менее 12 мм). Узкие хомуты создают концентрацию напряжений и могут повредить наружный слой. Для особо ответственных соединений применяются фланцевые соединения или специальные быстроразъёмные муфты. Важно обеспечить равномерную затяжку по всей окружности.
Для наружной установки рекомендуется использовать рукава с атмосферостойким наружным слоем, содержащим технический углерод и антиозонанты. Дополнительно можно применять защитные кожухи или чехлы из УФ-стойких материалов. При длительной эксплуатации на открытом солнце срок службы наружного слоя сокращается, поэтому рекомендуется периодически осматривать рукав на предмет трещин и выцветания.
Статья подготовлена инженерно-техническим центром Hengshui Dongda Rubber & Plastic Products Co., Ltd. — производителя износостойких рукавов большого диаметра, резинотехнических изделий и промышленных рукавов для горнодобывающей, строительной и химической отраслей. Наши специалисты имеют многолетний опыт разработки и поставки рукавов для работы с абразивными средами. Приведённые данные основаны на реальных проектах и требованиях ГОСТ 18698-79 и ТУ 38.105.1176-88.
