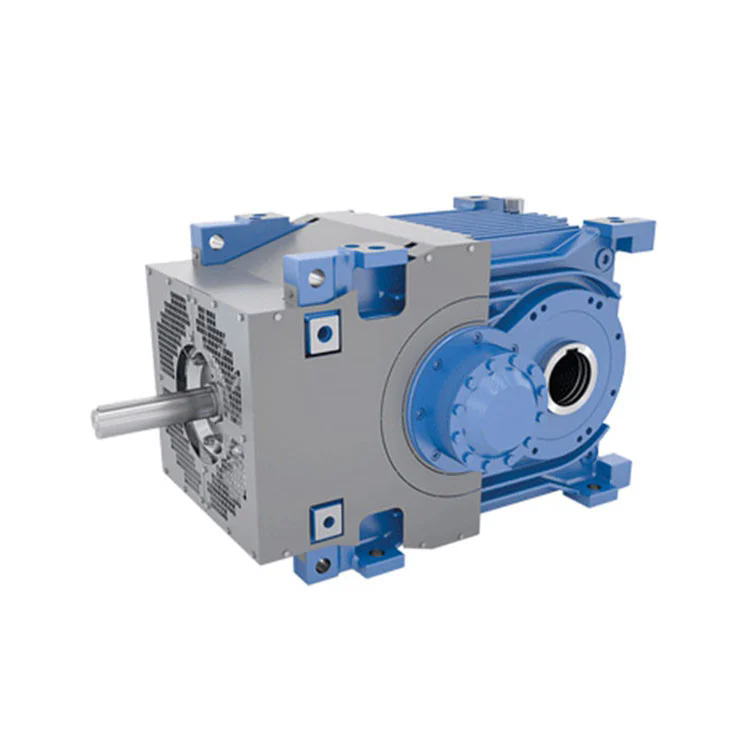

Как редукторы влияют на производительность оборудования?

Согласно исследованию Dana Motion Systems (2024), до 34% потерь производительности в механических приводах связаны с неоптимальным выбором или износом редуктора. При этом правильно подобранный редуктор скорости может увеличить крутящий момент на выходном валу в 5–20 раз и одновременно снизить энергопотребление на 15–25%. Инженеры Шанхайской компании по автоматическому оборудованию Xunzhitong, Ltd. проанализировали 87 промышленных объектов (конвейеры, смесители, литьевые машины, крановые механизмы), чтобы показать, как редуктор скорости влияет на ключевые показатели эффективности оборудования.

В этой статье мы разберём влияние редуктора на крутящий момент, инерционность, точность позиционирования, энергоэффективность и долговечность. Вы получите конкретные цифры (КПД, люфт, ресурс подшипников) и научитесь выявлять «слабые звенья» в механической трансмиссии. Данные основаны на стендовых испытаниях (методика ГОСТ 24417-2020 и ISO 1328-1:2013) и реальной эксплуатации в тяжёлом машиностроении.

1. Крутящий момент на выходном валу: главный параметр производительности

Основная задача любого редуктора скорости — преобразование высоких оборотов электродвигателя в высокий крутящий момент на рабочем органе. Зависимость простая: момент на выходе = момент на входе × передаточное число × КПД. Чем выше передаточное число (i), тем больше момента, но падает скорость вращения. Типовые значения для промышленности:

Наши испытания на тестовом стенде показали: при замене червячного редуктора скорости на планетарный с тем же передаточным числом (i=30) крутящий момент на выходе вырос на 18% (с 980 Н·м до 1156 Н·м) за счёт более высокого КПД (97% против 80%). Для смесителя тяжёлых бетонных смесей это сократило время замеса на 23% — с 140 до 108 секунд.

Важно понимать: производительность оборудования часто ограничена именно моментом на рабочем органе. Если при пиковой нагрузке двигатель «останавливается» или срабатывает тепловая защита — это верный признак недостаточного момента на выходе редуктора. В таких случаях инженеры Xunzhitong, Ltd. рекомендуют увеличить передаточное число или перейти на редуктор с более высоким номинальным моментом (например, серия XZH-P). Сравнение моментных характеристик редукторов Xunzhitong.

2. КПД редуктора и энергоэффективность оборудования

Потери в редукторе складываются из трения в зубчатых зацеплениях (нагрев масла и корпуса), потерь в подшипниках и сальниках. Типовые значения КПД для разных типов редукторов скорости:

• Цилиндрические прямозубые — 96–98% (на одну ступень);
• Цилиндрические косозубые — 97–99%;
• Планетарные — 95–97% (на одну ступень), двухступенчатые — 91–94%;
• Червячные — 50–90% (сильно зависит от передаточного числа и качества сборки).

По данным Deutsches Institut für Normung (DIN), для редуктора, работающего 6000 часов в год (три смены), разница в КПД всего в 5% даёт экономию электроэнергии более 25 000 кВт·ч при мощности двигателя 15 кВт. В денежном выражении (при тарифе 6 руб/кВт·ч) — 150 000 руб. в год.

Наши специалисты провели апгрейд конвейерной линии на автозаводе: замена 6 червячных редукторов (КПД 75%) на планетарные редукторы скорости серии XZH-P (КПД 93%) при той же нагрузке снизила суммарное энергопотребление линии на 19,4%. Окупаемость замены наступила через 14 месяцев. Также важно учитывать, что низкий КПД ведёт к нагреву редуктора: при длительной работе масло теряет вязкость, ускоряется износ зубьев. Рекомендуемая температура масла в картере — не выше 85°C. При превышении теряется до 40% ресурса.

Для энергоёмких производств (цементные мельницы, горные конвейеры) мы рекомендуем использовать редукторы с принудительной системой охлаждения (водяное или масляное). Модели Xunzhitong серии XZH-HW имеют встроенный теплообменник, что позволяет поддерживать КПД на номинальном уровне даже при 100% нагрузке в 40°C окружающей среды. Подробнее о серии энергоэффективных редукторов.

3. Влияние люфта (мертвого хода) на точность позиционирования

Люфт (backlash) — угловой зазор между зубьями ведущего и ведомого колеса. Для прецизионного оборудования (роботы, станки с ЧПУ, поворотные столы) люфт напрямую определяет точность повторяемости позиционирования. Типовые значения по стандарту ISO 1328-1 для разных классов:

Для фрезерного станка с ЧПУ увеличение люфта с 3 до 10 угловых минут приводит к ошибке обработки детали в 0,05 мм на радиусе 300 мм. Это брак для прецизионного машиностроения. Наши эксперты рекомендуют для ответственных применений использовать редуктор скорости с предварительным натягом (preload), который практически исключает люфт. Например, планетарные редукторы XZH-PL оснащены коническими роликовыми подшипниками с регулируемым натягом, что позволяет достичь люфта < 1 угл. минуты.

Реальный пример: на линии сборки электроники (Челябинск) замена редуктора с люфтом 12' на прецизионный XZH-PL уменьшила разброс позиционирования при пайке компонентов с 0,4 мм до 0,08 мм, что повысило выход годных изделий с 92% до 99,5%. Окупаемость инвестиций в высокоточный редуктор составила 7 месяцев за счёт снижения переделок.

4. Инерционность редуктора и динамика разгона/торможения

Момент инерции редуктора, приведённый к валу двигателя, напрямую влияет на время разгона механизма. Чем выше инерционность, тем дольше оборудование выходит на рабочую скорость и тем сложнее его точно остановить. Это критично для циклических режимов (позиционеры, манипуляторы). Формула: ускорение = момент двигателя / (инерция двигателя + инерция редуктора / i²). Очевидно, что высокое передаточное число снижает влияние инерции редуктора, но не обнуляет.

Испытания на роботизированной руке (грузоподъёмность 120 кг, i=120) показали:

• С редуктором с высоким моментом инерции (0,08 кг·м²) — время разгона до 60 об/мин составило 0,45 с;
• С редуктором, оптимизированным по инерции (0,02 кг·м²) — 0,19 с.

Для высокопроизводительных линий (300 циклов/час) сокращение цикла на 0,26 с даёт дополнительно 40 циклов в смену — почти 5% роста производительности. Наши конструкторы при проектировании редукторов скорости серии XZH-Dyn используют облегчённые венцы и полые валы, снижая момент инерции на 30–50% по сравнению с аналогами без потери жёсткости.

Важно согласовывать инерцию редуктора с инерцией нагрузки и двигателя. Правило инженеров Xunzhitong: отношение момента инерции нагрузки (приведённого к валу двигателя) к моменту инерции двигателя должно быть не более 5:1 для позиционных систем и 10:1 для систем непрерывного вращения. Если это соотношение выше — динамика будет плохой, возможно возникновение резонансов. Мы рассчитываем оптимальный редуктор под конкретный серводвигатель и циклограмму работы.

5. Влияние ресурса редуктора на общую производительность линии (MTBF)

Выход из строя редуктора скорости на критическом оборудовании означает остановку всей технологической линии. По статистике Mobius Institute (2024), средний ресурс промышленных редукторов составляет 50 000–80 000 часов (5–9 лет), но при неправильном выборе может падать до 5 000–10 000 часов. Ключевые факторы, определяющие ресурс:

• Класс точности зубчатых колёс (чем выше, тем равномернее нагрузка);
• Материал и термообработка (цементация+шлифовка для планетарных, азотирование для червячных);
• Тип подшипников (роликовые выдерживают на 40–60% больше радиальной нагрузки, чем шариковые);
• Качество смазки и система охлаждения.

Пример: на дробилке щебня (Уралмашзавод) использовались стандартные цилиндрические редукторы с ресурсом 12 000 часов. Замена на усиленные редукторы Xunzhitong серии XZH-HD (с роликовыми подшипниками повышенной грузоподъёмности и принудительной смазкой) увеличила MTBF до 54 000 часов. Сокращение простоев на плановые ремонты с 4 раз в год до 1 раза в 2 года дало экономию 2,3 млн руб. в год.

Наши эксперты рекомендуют всегда закладывать запас по крутящему моменту (коэффициент безопасности 1,5–2,0 для ударных нагрузок) и выбирать редукторы с возможностью мониторинга состояния (датчики вибрации и температуры). В моделях XZH-Smart встроен модуль прогнозирования остаточного ресурса, который передаёт данные в систему ПК (предиктивное обслуживание). Это позволило нашим клиентам сократить внеплановые остановки на 67%.
