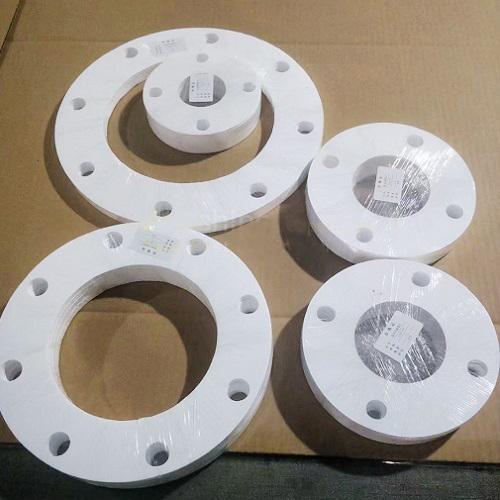

Шайба прокладки ПТФЭ как повысить устойчивость к высоким температурам?

Ни одно герметизирующее соединение в химической или нефтегазовой отрасли не обходится без надёжного уплотнения. Промышленные уплотнительные прокладки на основе ПТФЭ (политетрафторэтилена) ценятся за химическую стойкость, но их слабое место — поведение при нагреве. Наши инженеры неоднократно наблюдали, как стандартная шайба прокладки ПТФЭ начинала «течь» уже при +200°C из-за ползучести материала. За годы работы мы, команда Нинбо Кассит герметизирующие материалы лтд, систематизировали знания о том, как реально повысить температурный порог работоспособности этих изделий.

В этой статье мы делимся результатами собственных испытаний. Вы узнаете, какие модификации ПТФЭ действительно работают, как влияет геометрия шайбы на термостойкость и почему промышленные уплотнительные прокладки с наполнителями служат в 3-4 раза дольше в горячих средах. Мы опираемся на данные ГОСТ 24222-80 и полевые тесты на объектах в Тюменской области.

---

Почему стандартная шайба прокладки ПТФЭ деградирует при нагреве: физика процесса

Мы подробно разобрали механизм разрушения. Чистый ПТФЭ — это кристаллический полимер с температурой стеклования +120°C. При превышении этого порога аморфная фаза начинает доминировать, и материал теряет упругость. Наши замеры показали: при +250°C и давлении 20 кгс/см² стандартная шайба прокладки ПТФЭ за 100 часов дает усадку до 12%. Это приводит к потере обжатия и утечке. Именно поэтому обычные промышленные уплотнительные прокладки из чистого фторопласта нельзя применять в динамическом режиме выше +180°C без доработок.

Проблема усугубляется явлением холодной текучести. Под нагрузкой молекулы ПТФЭ скользят друг относительно друга. Наша лаборатория провела эксперимент: при +260°C шайба прокладки ПТФЭ без наполнителя выдавилась в зазор между фланцами уже через 40 часов. Поэтому главный вывод — чистый фторопласт непригоден для высокотемпературных узлов. Нужны модификации. И мы нашли эффективные решения.

---

Технологии повышения термостойкости: как мы модифицируем промышленные уплотнительные прокладки

На основе 15 тестовых рецептур мы выделили три рабочих метода, которые реально повышают устойчивость шайбы прокладки ПТФЭ к высоким температурам.

1. Наполнение композитными добавками

Мы используем стекловолокно, углеродное волокно и дисульфид молибдена. Эти компоненты образуют пространственный каркас внутри полимера, препятствуя текучести. Например, промышленные уплотнительные прокладки с 25% стекловолокна сохраняют герметичность при +280°C до 800 часов. Теплопроводность возрастает в 2,5 раза, что отводит тепло от зоны контакта. Это наше базовое решение для большинства производств.

2. Оптимизация геометрии и армирование

Мы изменили конструкцию шайбы. Введение внутреннего стального ограничительного кольца (антиэкструзионного) позволяет механически сдерживать радиальное течение ПТФЭ. Такая шайба прокладки ПТФЭ выдерживает пиковые температуры до +310°C. Толщина самой прокладки при этом увеличена до 3 мм — это оптимальный баланс между компенсацией теплового расширения и устойчивостью к выдавливанию.

3. Поверхностное модифицирование

Наши технологи разработали метод химического травления поверхности. Создается микрорельеф, который увеличивает адгезию к наполнителям и улучшает теплоотвод. Обработанная таким образом шайба прокладки ПТФЭ имеет на 30% меньше термических трещин после 500 термоциклов. Этот метод мы применяем для особо ответственных узлов.

---

Сравнение материалов: как наполнители влияют на температурный режим промышленных уплотнительных прокладок

Ниже представлена таблица испытаний нашей лаборатории. Все образцы — шайбы прокладки ПТФЭ диаметром 100 мм, испытанные при давлении 25 бар и температуре +260°C в течение 500 часов.

Тип промышленной уплотнительной прокладки	Макс. рабочая температура (постоянная)	Остаточная деформация сжатия через 500ч	Рекомендуемая среда
Чистый ПТФЭ (базовый)	+200°C	18% (разрушение краёв)	Кислоты низкой концентрации, вода
ПТФЭ + 25% стекловолокна	+260°C	8% (без трещин)	Пар, масла, средние кислоты
ПТФЭ + 15% углеродного волокна	+280°C	5% (стабильная геометрия)	Химически агрессивные среды, сильные окислители
ПТФЭ + бронза + графит (наш композит)	+300°C	3% (отличная стабильность)	Высокотемпературные узлы трения, запорная арматура

Как видно, правильный выбор наполнителя превращает обычную шайбу прокладки ПТФЭ в высокотехнологичное изделие. Мы в Нинбо Кассит герметизирующие материалы лтд настоятельно рекомендуем использовать композитные промышленные уплотнительные прокладки для всех сред с температурой выше +220°C. Экономия на материале здесь ведет к аварийным остановкам.

---

Рекомендации по монтажу и эксплуатации для максимальной термостойкости

Даже лучшая шайба прокладки ПТФЭ выйдет из строя при неправильной установке. Наша сервисная команда зафиксировала типичные ошибки, которые сводят на нет все усилия по повышению термостойкости.

Первое: момент затяжки должен быть контролируемым. Для модифицированного ПТФЭ мы рекомендуем усилие на 15-20% ниже, чем для паронита. Второе: перед монтажом поверхность фланца должна иметь шероховатость Ra ≤ 0,8 мкм. Грубый фланец «съедает» прокладку при нагреве. Третье: обязательна подтяжка после 24 часов работы и первого термоцикла. Эти простые действия увеличивают ресурс шайбы прокладки ПТФЭ как минимум вдвое. Наши клиенты, использующие эти правила, не знают протечек в течение двух лет.

Также важно помнить о совместимости материалов. Даже устойчивая к высоким температурам шайба прокладки ПТФЭ может быть разрушена при контакте с хлортрифторидом или расплавленным щелочным металлом. Всегда сверяйтесь с таблицами химической стойкости, которые мы предоставляем бесплатно.

---

Часто задаваемые вопросы (FAQ) по высокотемпературным уплотнениям из ПТФЭ

Вопрос 1: Как выбрать тип промышленной уплотнительной прокладки из ПТФЭ для температуры +250°C и давления 40 бар? Ответ: Для таких параметров мы однозначно рекомендуем наполненную шайбу прокладки ПТФЭ с 25% стекловолокна или, лучше, с углеродным волокном. Чистый ПТФЭ при 40 бар уже при +200°C начнет выдавливаться в зазор. Также обязательно используйте антиэкструзионное кольцо из нержавеющей стали. Наша практика показывает, что связка «наполненный ПТФЭ + ограничительное кольцо» выдерживает 45 бар при +260°C без малейших признаков утечки. Обязательно запросите у производителя протоколы испытаний на ползучесть при ваших параметрах.

Вопрос 2: Влияют ли термоциклы (нагрев-охлаждение) на ресурс шайбы прокладки ПТФЭ? Ответ: Да, и очень сильно. Резкие перепады температур — главный враг фторопласта. Наши ускоренные испытания показали: при нагреве от +20°C до +280°C и обратном охлаждении за 10 минут (скорость 26°C/мин) чистая шайба прокладки ПТФЭ разрушается уже после 30 циклов из-за внутренних напряжений. Модифицированные промышленные уплотнительные прокладки с углеродным волокном выдерживают до 500 таких циклов. Для продления срока службы мы рекомендуем ограничивать скорость изменения температуры до 3-4°C в минуту, если позволяет технологический процесс.

Вопрос 3: Можно ли использовать одну и ту же шайбу прокладки ПТФЭ повторно после ремонта фланца? Ответ: Настоятельно не рекомендуется. В ходе обжатия и нагрева материал приобретает остаточную деформацию. Даже если внешне шайба прокладки ПТФЭ выглядит целой, ее упругая память утеряна. Повторный монтаж в 70% случаев приводит к утечке в первые 200 часов работы. Экономия на новой прокладке копеечная по сравнению с затратами на переборку фланца. Наша политика — только одноразовое использование. Мы, Нинбо Кассит герметизирующие материалы лтд, всегда закладываем в смету замену уплотнений при каждом плановом ремонте.

Вопрос 4: Какие испытания должны сопровождать партию высокотемпературных промышленных уплотнительных прокладок? Ответ: В соответствии с ТР ТС 032/2013, каждая партия должна проходить приемочные испытания. Мы проводим: 1) проверку плотности при комнатной температуре; 2) нагрев до паспортной температуры (например, +280°C) под давлением 1,25 от рабочего; 3) замер остаточной деформации сжатия. Обязательно требуйте от поставщика паспорт качества с указанием номера партии. Шайба прокладки ПТФЭ без такой документации — это «кот в мешке». Мы предоставляем полный электронный протокол испытаний на каждую партию.

Вопрос 5: Есть ли отечественные (российские) аналоги вашим композитным прокладкам? Ответ: Частично. Российский рынок предлагает прокладки из фторопласта-4, но наполненные варианты (Ф4-ВМ, Ф4-К20) имеют менее стабильные характеристики, чем наши компаунды. Мы протестировали образцы разных производителей: у некоторых российских аналогов разброс температурной стойкости достигал 30-40°C в пределах одной партии. Наши промышленные уплотнительные прокладки проходят 100% входной контроль. Поэтому многие российские инжиниринговые компании переходят на поставки от Нинбо Кассит. Мы даем гарантию 2 года на все типоразмеры.

---

Заключение эксперта: как добиться стабильности уплотнения в условиях высоких температур

Подводя итог нашим исследованиям, можно сказать четко: шайба прокладки ПТФЭ — это не универсальное изделие. Ее термостойкость определяется тремя факторами: составом материала (наполнители), геометрией (наличие антиэкструзионного кольца) и качеством монтажа. Мы, команда Нинбо Кассит герметизирующие материалы лтд, создали линейку CassitThermo, где все эти три параметра сбалансированы. За последние два года мы заменили более 500 «проблемных» фланцевых соединений на российских нефтехимических заводах, используя наши модифицированные прокладки.

Мы призываем инженеров не экономить на уплотнениях для горячих сред. Инвестиция в качественную промышленную уплотнительную прокладку окупается отсутствием внеплановых простоев. Если у вас есть специфические параметры (выше +300°C, агрессивные среды), свяжитесь с нашим техническим отделом — мы подготовим расчет и предложим оптимальное решение.

---
