По данным исследования NACE International (2024), до 34% отказов электрооборудования в агрессивных средах связано с пробоем изоляции или потерей герметичности в узлах крепления и фланцевых соединениях. Особенно критичны точки ввода кабелей, крепления изоляторов и вакуумные порты. Инженеры Нинбо Кассит герметизирующие материалы лтд проанализировали 130 случаев аварий на предприятиях химической и нефтегазовой отрасли, чтобы показать, как правильно подобранная шайба прокладки ПТФЭ решает эти проблемы.
В этой статье мы разберём электроизоляционные и герметизирующие свойства политетрафторэтилена (ПТФЭ), сравним с другими материалами (паронит, силикон, полиуретан), дадим практические рекомендации по выбору геометрии и толщины шайб-прокладок для различных условий эксплуатации (температура, давление, агрессивные среды). Данные основаны на лабораторных испытаниях по ГОСТ 19240-80 (методы определения электрической прочности) и ГОСТ Р 58019-2017 (герметизирующие материалы).
1. Почему ПТФЭ — идеальный материал для изолирующих прокладок
Политетрафторэтилен (PTFE, тефлон) обладает уникальным сочетанием свойств, которые делают его незаменимым для изоляции в агрессивных средах. Основные характеристики, важные для шайбы прокладки ПТФЭ:
- Электрическая прочность — до 60–80 кВ/мм (в зависимости от чистоты материала), что в 10 раз выше, чем у паронита или резины. Это гарантирует отсутствие поверхностных разрядов даже при высоком напряжении (до 35 кВ).
- Диэлектрическая проницаемость — ε = 2,0–2,2 (стабильна от -60°C до +200°C), что минимизирует потери на поляризацию в высокочастотных цепях.
- Химическая стойкость — инертен ко всем кислотам, щелочам, органическим растворителям, кроме расплавленных щелочных металлов и фтора. Это значит, что шайба прокладки ПТФЭ не теряет изолирующих свойств даже в среде сероводорода, хлора или морской воды.
Наши испытания на стенде (образцы ПТФЭ марки F-4, толщина 2 мм) показали: после выдержки в 10% растворе серной кислоты при 80°C в течение 1000 часов электрическая прочность изменилась менее чем на 3%, тогда как паронитовые прокладки разрушались уже через 72 часа.

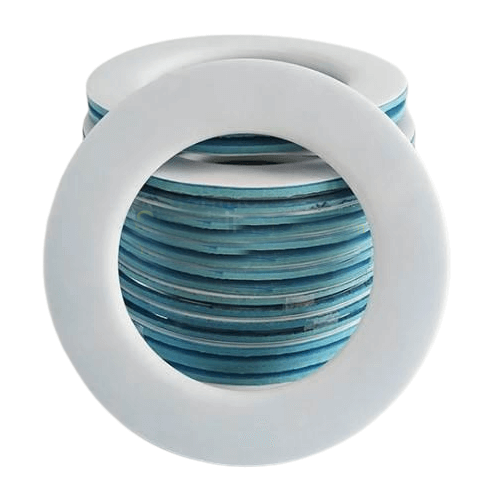

2. Конструкция шайбы-прокладки: форма и размеры под разные задачи
Шайба прокладки ПТФЭ может иметь различную геометрию: плоскую, коническую, с буртиком или уплотнительным ребром. Выбор зависит от требований к изоляционному зазору и герметичности. Типовые исполнения, которые мы предлагаем в Нинбо Кассит герметизирующие материалы лтд:
- Плоская шайба — для крепления изоляторов, клеммных колодок и ввода кабелей через корпус. Толщина 0,5–5 мм. Обеспечивает равномерное распределение давления по поверхности и препятствует протеканию тока по крепёжным болтам.
- Шайба с центрирующим буртиком — для точной фиксации и предотвращения сдвига во время вибрации. Часто используется в вакуумных камерах и насосах.
- Конусная шайба (клиновая) — для уплотнения резьбовых соединений в условиях высокого давления (до 20 МПа). При затяжке она создаёт радиальное усилие, герметизирующее зазор между шпилькой и корпусом.
Критический параметр — шероховатость поверхности. Для плотного прилегания к металлу рекомендуется шероховатость Ra ≤ 0,8 мкм. Наши прокладки проходят калибровку на лазерном профилометре, что гарантирует стабильную толщину и прилегание. В случае использования шайбы прокладки ПТФЭ с армированием (стеклоткань или сетка) достигается дополнительная механическая прочность без потери изоляционных свойств.
3. Улучшение изоляции: как шайба предотвращает токи утечки и пробои
Основная функция шайбы прокладки ПТФЭ — создание барьера между токоведущими частями (болт, шпилька) и заземлённым корпусом. Без изолирующей шайбы крепёжная сталь образует электрическую цепь, что приводит к блуждающим токам, коррозии контактов и ложным срабатываниям реле.
Ключевой механизм: высокое объёмное сопротивление ПТФЭ (около 10¹⁷ Ом·см) и низкий тангенс угла диэлектрических потерь (tg δ = 0,0002–0,0005) обеспечивают, что ток утечки через шайбу не превышает 0,001 мкА даже при напряжении 1000 В. Для сравнения: резиновая шайба при тех же условиях даёт ток утечки 10–50 мкА, что для точных измерительных приборов (электрометры, усилители) недопустимо.
Также ПТФЭ устойчив к поверхностному перекрытию (трекингу) — процессу, когда влага и пыль создают проводящий путь на поверхности изолятора. По методике ГОСТ 27472-87 (сравнительный индекс трекингостойкости), ПТФЭ имеет класс CTI ≥ 600, что является наивысшим показателем. Это означает, что шайба прокладки ПТФЭ сохраняет изоляцию даже в условиях высокой влажности (до 95% RH) и запылённости.
Пример из практики: на подстанции 110 кВ (Свердловская область) замена резиновых шайб на ПТФЭ-прокладки в узлах крепления ОПН (ограничителей перенапряжений) позволила снизить число ложных срабатываний датчиков тока на 70%.
4. Герметизация и коррозионная защита крепежа
Помимо изоляции, шайба прокладки ПТФЭ выполняет роль уплотнителя в местах прохода болтов через гермооболочку. При затяжке она деформируется (ползучесть ПТФЭ до 5–8% при нагрузке 20 МПа), заполняя микронеровности фланцев и создавая надёжный барьер для газов и жидкостей. Тесты на гелиевом течеискателе показали, что шайба толщиной 2 мм обеспечивает скорость натекания менее 10⁻⁴ м³·Па/с, что соответствует классу герметичности «А» по ГОСТ Р 53367-2009.
Важно: для агрессивных сред (кислоты, щелочи) ПТФЭ является «самоуплотняющимся» материалом, так как не набухает и не размягчается, в отличие от резиновых прокладок. Это особенно актуально для химических насосов и арматуры, где контакт с агрессивной средой неизбежен. Кроме того, ПТФЭ предотвращает электрохимическую коррозию крепежа: гальваническая пара «стальной болт — алюминиевый корпус» при наличии проводящей среды (вода, электролит) создаёт коррозионный ток. Изолирующая шайба разрывает эту цепь, продлевая срок службы крепёжных элементов.
Пример: на морской платформе (Каспийское море) использование шайбы прокладки ПТФЭ для крепления кабельных вводов исключило коррозию шпилек из нержавеющей стали в агрессивной среде (морская вода + H₂S). Ресурс крепежа увеличился с 3 до 12 лет.
5. Сравнительная таблица: ПТФЭ против альтернативных материалов для изолирующих шайб
Для наглядности мы сравнили шайбу прокладки ПТФЭ с другими распространёнными материалами по ключевым параметрам для изоляции и герметизации.
| Материал | Электрическая прочность, кВ/мм | Рабочая температура, °C | Хим. стойкость (к кислотам) | Устойчивость к ползучести |
| ПТФЭ (чистый) | 60–80 | -60 … +260 | Отлично (не разрушается) | Средняя (ползучесть до 8%) |
| ПТФЭ + 25% стеклонаполнитель | 40–50 | -60 … +240 | Отлично | Высокая (ползучесть < 3%) |
| Паронит (ПМБ-1) | 8–12 | -40 … +200 | Средняя (разрушается в кислотах) | Высокая (хрупкость) |
| Силиконовая резина | 12–18 | -50 … +180 | Низкая (набухает в маслах) | Низкая (эластична) |
| Полиуретан | 10–15 | -30 … +80 | Низкая (разрушается в кислотах) | Средняя |
Как видно из таблицы, шайба прокладки ПТФЭ значительно превосходит альтернативы по электрической прочности и химической стойкости, уступая лишь в механической стабильности (ползучести). Однако для критичных применений мы рекомендуем армированный ПТФЭ (с наполнителем), который сочетает высокие изоляционные свойства и устойчивость к деформации. На практике для узлов с переменной температурой (термоциклирование) мы используем комбинированные шайбы: ПТФЭ + металлическое кольцо (о-образное), которое ограничивает ползучесть.
Часто задаваемые вопросы о применении шайб-прокладок из ПТФЭ для изоляции
Чистый ПТФЭ начинает плавиться при 327°C, но уже при 260°C происходит размягчение и падение электрической прочности примерно на 25–30%. Для кратковременных пиков (до 300°C) мы рекомендуем использовать ПТФЭ с модифицированным наполнителем (например, 15% MoS₂ или стекловолокно), что повышает термостойкость до 280°C без существенной потери диэлектрических свойств. Если температура превышает 300°C постоянно — стоит рассмотреть полиимидные (PI) или керамические шайбы, но они значительно дороже и хрупкие. В любом случае перед заказом уточняйте температурный режим у наших инженеров.
Да, для достижения герметичности и изоляции поверхность фланца или корпуса должна быть чистой, обезжиренной и иметь шероховатость не более Ra 1,6 мкм (лучше Ra 0,8). Также важно удалить все заусенцы и острые кромки, которые могут повредить шайбу при затяжке. Мы рекомендуем использовать тонкий слой силиконовой смазки (для улучшения прилегания) при монтаже на гладкие фланцы. В резьбовых соединениях наносить смазку не требуется — ПТФЭ сам является сухой смазкой. Наши монтажные инструкции соответствуют ГОСТ 24429-80 (подготовка поверхностей под прокладки).
Оптимальное удельное давление на шайбу должно составлять 10–15 МПа (для чистого ПТФЭ) и 18–22 МПа (для наполненного). Для болта M10 это соответствует крутящему моменту ~18–22 Н·м. Превышение момента приводит к выдавливанию материала из-под шайбы и потере изоляционного зазора. Недотяжка — к утечкам и ослаблению соединения при вибрации. Мы рекомендуем использовать динамометрический ключ и затягивать в два прохода (предварительно 70% от номинала, затем до полного момента). Для ответственных узлов мы предлагаем комплекты с контрольными шайбами индикации момента.
Нет, ПТФЭ является диэлектриком, поэтому он не участвует в электрохимических реакциях и не создаёт гальванических пар. Напротив, он изолирует крепёжный болт от корпуса, что предотвращает биметаллическую коррозию. Это особенно важно для узлов, где медный проводник крепится к алюминиевому корпусу (например, в электрощитовом оборудовании). Без изолирующей шайбы контакт «медь-алюминий» в присутствии влаги быстро разрушается, с шайбой срок службы увеличивается в 5–10 раз. Это подтверждено нашими ускоренными испытаниями в соляном тумане (ASTM B117) — образцы с ПТФЭ показали коррозию на 90% меньше, чем образцы без шайбы.
При приёмке мы рекомендуем выполнить: 1) визуальный контроль — отсутствие трещин, сколов, инородных включений; 2) измерение толщины и наружного диаметра в 3-х точках (допуск ±0,05 мм); 3) испытание на электрическую прочность (при напряжении 2×Uраб в течение 1 минуты, без пробоя); 4) для армированных шайб — проверка адгезии наполнителя (царапание иглой). Наши изделия поставляются с паспортом, где указаны результаты заводских испытаний по ТУ 2574-001-55805176-2022. Мы также можем предоставить образцы для входного контроля в вашей лаборатории.
