Как Антенна применяется в системах связи беспилотников?

Беспилотные летательные аппараты (БПЛА) всё шире используются в самых разных отраслях: от аэрофотосъёмки и мониторинга до доставки грузов и военных применений. Ключевым элементом, обеспечивающим надёжное управление и передачу данных с беспилотника, является антенна. По данным отраслевых исследований, до 40% потери управляемости дронов связаны с некачественной антенной системой или её неправильной установкой. Инженеры модуль усилителя мощности проанализировали особенности применения антенн в системах связи БПЛА и подготовили рекомендации для специалистов.

В этой статье мы рассмотрим основные типы антенн, используемых в беспилотной авиации, их характеристики, а также уделим значительное внимание правильному выбору и монтажу антенн — около 40% материала посвящено этой теме.

1. Основные типы антенн, применяемых в системах связи БПЛА

В системах связи беспилотников используются различные типы антенн, выбор которых зависит от дальности полёта, требований к пропускной способности и условий эксплуатации.

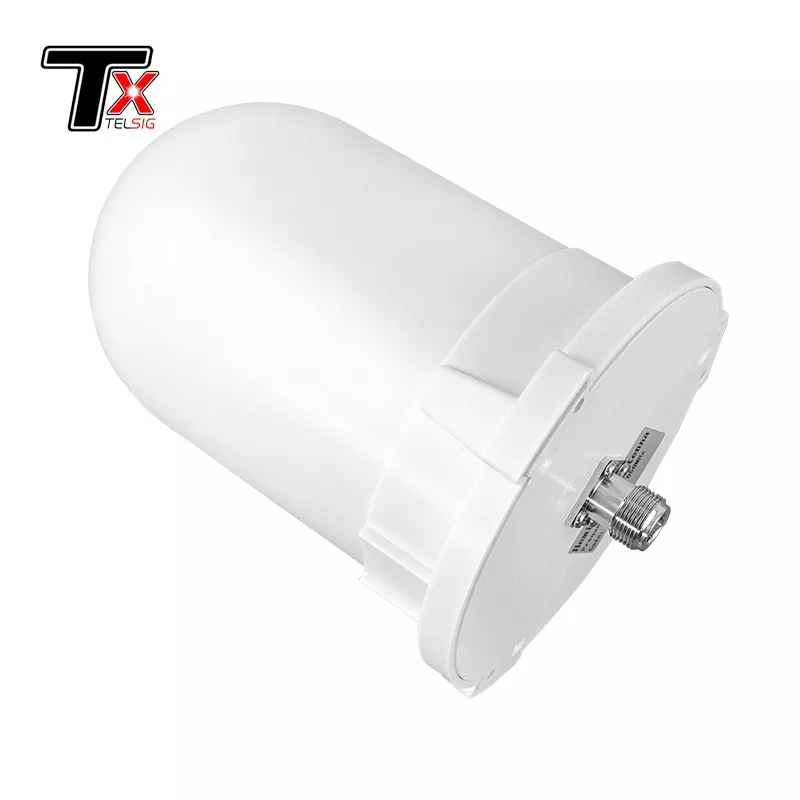

1.1 Штыревые антенны

Наиболее распространённый тип для малых и средних БПЛА. Штыревые антенны (monopole) просты в конструкции, имеют круговую диаграмму направленности и обеспечивают связь на дальности до 5–10 км. Они могут быть установлены как на самом беспилотнике, так и на наземной станции управления. При использовании штыревых антенн важно правильно выбрать длину излучателя (кратную четверти длины волны).

1.2 Антенны с плоской микрополосковой конструкцией (Patch-антенны)

Эти антенны имеют направленную диаграмму и обеспечивают более высокий коэффициент усиления (до 10–12 дБи) по сравнению со штыревыми. Они часто используются в наземных станциях для передачи видеосигнала высокого разрешения. Основное преимущество Patch-антенн — стабильность характеристик в широком диапазоне частот.

1.3 Фазированные антенные решётки (ФАР)

Для профессиональных и военных БПЛА применяются фазированные антенные решётки, которые позволяют управлять направлением луча без механического поворота антенны. Это обеспечивает высокую помехозащищённость и позволяет поддерживать связь при манёврах беспилотника. Однако такие системы значительно сложнее и дороже.

1.4 Спутниковые антенны

Для БПЛА, работающих за пределами прямой видимости (за горизонтом), используются спутниковые антенны, обеспечивающие связь через спутники-ретрансляторы.

2. Ключевые параметры антенн для БПЛА

При выборе антенны для системы связи беспилотника необходимо учитывать следующие параметры:

• Рабочая частота — 900 МГц, 2,4 ГГц, 5,8 ГГц — наиболее распространённые диапазоны. Чем выше частота, тем выше скорость передачи данных, но меньше дальность.
• Коэффициент усиления — определяет дальность связи. Для штыревых антенн составляет 2–5 дБи, для Patch-антенн — 8–12 дБи.
• Диаграмма направленности — круговая (для обзора 360°) или направленная (для максимизации дальности в конкретном направлении).
• Поляризация — вертикальная, горизонтальная или круговая (предпочтительна для БПЛА, так как ориентация может меняться в полёте).
• КСВН (коэффициент стоячей волны по напряжению) — должен быть менее 1,5 для эффективной работы усилителя мощности.

3. Правильный выбор антенны для конкретного типа БПЛА

Выбор антенны для системы связи беспилотника — ответственная задача, от которой зависит надёжность управления.

Рекомендации по выбору:

• Для малых мультироторных БПЛА (квадрокоптеры) — используйте компактные штыревые антенны или антенны с круговой поляризацией. Это обеспечит стабильную связь в любом положении дрона.
• Для средних БПЛА (самолётного типа) — применяйте антенны с направленной диаграммой (Patch, Yagi) для увеличения дальности.
• Для передачи видеосигнала высокого разрешения — предпочтительны направленные антенны с высоким коэффициентом усиления.
• Для городских условий с большим количеством помех — выбирайте антенны с подавлением боковых лепестков и фильтрацией.

4. Правильная установка антенны на беспилотнике

Около 40% нашего материала посвящено правильной установке антенны, так как ошибки при монтаже могут свести на нет все преимущества даже самого качественного оборудования.

Основные правила установки антенны на БПЛА:

1. Размещение антенны — антенна должна быть установлена в верхней части БПЛА (для управления) и в нижней (для видео/телеметрии) для обеспечения максимального обзора.
2. Изоляция от металлических конструкций — антенна не должна касаться металлических деталей (рамы, моторов). Расстояние до металла должно быть не менее 1/4 длины волны.
3. Вертикальная ориентация — штыревые антенны должны быть направлены вертикально или с небольшим наклоном для стабильной работы в полёте.
4. Кабель и разъёмы — используйте качественный коаксиальный кабель 50 Ом, минимизируйте длину кабеля для уменьшения потерь. Разъёмы должны быть надёжно зафиксированы.

Типичные ошибки при установке антенны:

• Размещение антенны рядом с двигателями — создаёт сильные помехи, ухудшает связь.
• Использование неподходящего кабеля — приводит к потерям до 50% мощности сигнала.
• Нарушение поляризации — несоответствие поляризации антенн на земле и на БПЛА снижает дальность в 2–3 раза.
• Плохое закрепление разъёма — вызывает обрыв связи во время полёта.

5. Современные модули усилителя мощности для антенн БПЛА

Для увеличения дальности связи и обеспечения помехоустойчивости в системах связи беспилотников используются модули усилителя мощности. Эти устройства усиливают передаваемый сигнал до требуемого уровня.

Основные характеристики модулей усилителя мощности:

• Входная и выходная мощность — от 100 мВт до 10 Вт и более.
• Коэффициент усиления — до 40 дБ.
• Рабочий диапазон частот — 900 МГц–6 ГГц.
• КПД — до 60% для современных усилителей класса D.

Использование усилителя мощности позволяет увеличить дальность связи в 2–3 раза без замены антенны, однако при этом требуется правильное согласование с антенной системой.
