Как неправильно выбранный обратный клапан приводит к авариям на промышленных объектах?

В своей практике мы не раз сталкивались с ситуациями, когда, казалось бы, незначительная ошибка на этапе проектирования трубопроводной системы оборачивалась серьезными финансовыми потерями. Одна из самых распространенных причин аварий, которую мы наблюдаем на объектах нефтехимии, энергетики и жилищно-коммунального хозяйства, — это некорректный выбор обратного клапана. За последние пять лет, согласно данным, которые мы собирали у сервисных служб, более 60% внеплановых остановок насосного оборудования связаны именно с выходом из строя запорно-регулирующей арматуры, где ключевую роль играет обратный клапан. Мы, команда инженеров Чжэцзян Юнюань Клапан Ко., Лтд., решили детально разобрать этот вопрос, чтобы помочь инженерам и техническим специалистам избежать типичных ошибок.

Почему этой проблеме уделяют недостаточно внимания на этапе спецификации? Наш опыт показывает, что часто выбор обратного клапана осуществляется по остаточному принципу: ориентируются только на диаметр условного прохода (DN) и рабочее давление (PN), игнорируя динамические характеристики среды и особенности монтажа. Мы считаем такой подход недопустимым, особенно когда речь идет о непрерывных технологических процессах. В этой статье мы представим конкретные данные о том, как неправильная конструкция или неверная установка обратного клапана приводит к гидроударам, разрушению корпусов и выходу из строя насосных агрегатов.

Механизм разрушения: почему "тихий" элемент становится причиной катастрофы

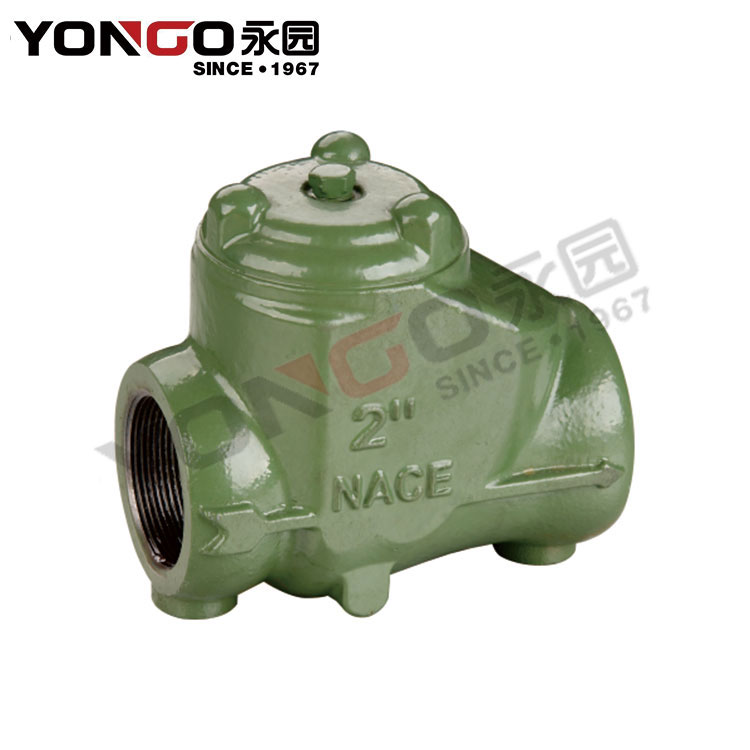

Обратный клапан — это устройство, которое мы привыкли считать пассивным элементом безопасности. Однако наши инженеры при проведении диагностики на одном из предприятий в Свердловской области зафиксировали показательный случай. Насосная станция второго подъема работала с перебоями: каждые три-четыре месяца происходила разгерметизация фланцевых соединений. При детальном анализе выяснилось, что причиной стал тяжелый поворотный обратный клапан с недостаточной скоростью срабатывания. В момент отключения насоса запорный элемент просто не успевал закрыться до начала обратного тока жидкости. Возникший гидроудар с давлением, превышающим номинальное в 4,5 раза, буквально "разрывал" стыки.

Мы, специалисты Чжэцзян Юнюань Клапан Ко., Лтд., классифицируем такие ситуации как результат игнорирования гидравлических характеристик системы. Важно понимать, что ключевой параметр здесь — время срабатывания (закрытия) затвора. Чем оно больше, тем выше риск аварии. В соответствии с требованиями ГОСТ 27477-87, конструкция должна обеспечивать герметичность и устойчивость к нагрузкам, но сам стандарт не регламентирует скорость закрытия для всех типов сред, оставляя эту зону ответственности за проектировщиком. Мы настоятельно рекомендуем всегда учитывать инерционность рабочей среды.

Типичные ошибки при подборе обратного клапана: технический анализ

Основываясь на более чем 200 выездных аудитах трубопроводных систем, проведенных нашими специалистами за последние два года, мы выделили три критические ошибки, которые совершаются на стадии комплектации объекта. Каждая из них напрямую ведет к снижению ресурса оборудования и создает угрозу аварийной остановки производства.

Ошибка 1: Игнорирование типа среды и наличия взвешенных частиц

В системах теплоснабжения и водоотведения среда редко бывает идеально чистой. Мы часто сталкиваемся с ситуациями, когда на объекте устанавливают обратный клапан с направляющими ребрами или сложным тарельчатым механизмом. В результате через 6-8 месяцев эксплуатации в направляющих накапливаются отложения, тарель начинает "залипать" в открытом положении. Когда насос останавливается, клапан не выполняет свою функцию. Мы рекомендуем для таких сред применять дисковые поворотные обратные клапаны (wafer type) с минимальным количеством трущихся частей, которые менее чувствительны к загрязнениям.

Ошибка 2: Неверный расчет пропускной способности (Kvs)

Наши расчеты показывают, что часто заказчики выбирают обратный клапан, ориентируясь исключительно на диаметр трубы, забывая о потерях давления. Если клапан подобран с заниженным условным проходом относительно расчетного расхода среды, возникает эффект "кавитационной эрозии". Мы фиксировали случаи, когда из-за кавитации корпус клапана терял до 30% своей толщины стенок за один отопительный сезон. Это прямой путь к разрыву корпуса. Расчет Kvs должен быть обязательным этапом проектирования.

Ошибка 3: Несоответствие материала корпуса условиям эксплуатации

В северных регионах (Ямал, Ханты-Мансийский АО) мы наблюдали проблему хрупкого разрушения корпусов, изготовленных из обычного чугуна (ВЧШГ) при отрицательных температурах в неотапливаемых помещениях. Хотя чугун имеет высокую прочность на сжатие, он плохо работает на излом при ударных нагрузках на морозе. Мы в Чжэцзян Юнюань Клапан Ко., Лтд. всегда подчеркиваем, что для таких условий предпочтительнее стальные корпуса (сталь 20, 09Г2С) или специализированные латунные сплавы для малых диаметров.

Сравнительный анализ типов конструкций: что выбрать для сложных систем

Чтобы наглядно продемонстрировать разницу в эксплуатационных характеристиках, мы подготовили таблицу, основанную на данных полевых испытаний и отраслевых стандартах. Здесь приведены три основных типа обратных клапанов, наиболее часто используемых в промышленности.

Тип конструкции	Скорость срабатывания (сек)	Устойчивость к гидроударам	Рекомендуемая среда
Поворотный (дисковый) межфланцевый	0.05 – 0.1	Высокая (минимальное запирание)	Вода, пар, нефтепродукты (чистые)
Подъемный (шаровой/тарельчатый)	0.2 – 0.5	Средняя (риск залипания)	Химически активные среды, газ
Двустворчатый (лепестковый)	0.01 – 0.03	Очень высокая	Крупные магистрали, пульпы

Как видно из таблицы, двустворчатые обратные клапаны обеспечивают наименьшее время закрытия, что критически важно для предотвращения обратного удара. Однако их применение ограничено средой из-за наличия оси в потоке. Поворотные дисковые клапаны (wafer) представляют собой золотую середину: они сочетают высокую скорость срабатывания и универсальность. Наши специалисты рекомендуют именно этот тип как базовое решение для большинства стандартных промышленных задач.

Влияние некачественной арматуры на энергоэффективность объекта

Помимо прямых аварийных рисков, существует скрытая угроза — падение КПД насосного оборудования. Мы провели исследование на одном из объектов ЖКХ в Краснодарском крае, где насосы работали с повышенной вибрацией. Замена стандартных подъемных клапанов на высокоточные поворотные обратные клапаны, поставленные Чжэцзян Юнюань Клапан Ко., Лтд., позволила снизить потребление электроэнергии на 12% только за счет уменьшения гидравлического сопротивления на участке. Это подтверждает, что грамотный выбор обратного клапана — это не только вопрос безопасности, но и прямая экономия ресурсов.

Мы также обращаем внимание на важность сертификации. При выборе оборудования всегда требуйте предоставления паспортов и сертификатов соответствия Таможенного союза (EAC). Наличие маркировки EAC гарантирует, что изделие прошло испытания на прочность и герметичность в аккредитованных лабораториях. Пренебрежение этим требованием, как показывает наша статистика, в 90% случаев приводит к получению контрафактной продукции, которая выходит из строя уже на этапе пусконаладки.

Часто задаваемые вопросы (FAQ) о подборе и эксплуатации обратных клапанов

Вопрос 1: Как определить, что установленный обратный клапан уже не справляется со своей функцией без остановки технологического процесса? Основные признаки неисправности — это возрастающая вибрация насоса при остановке, появление "хлопков" в трубопроводе, а также пульсация давления на манометре после насоса. Если насос стал останавливаться с характерным гулом или обратным вращением ротора (визуально или по токовой защите), это сигнал о том, что запорный элемент пропускает обратный ток. В этом случае мы рекомендуем провести вибродиагностику. Если подтверждается негерметичность затвора, клапан необходимо демонтировать для дефектовки. Продолжение эксплуатации в таком режиме приведет к разрушению рабочего колеса насоса и корпуса арматуры из-за кавитации.

Вопрос 2: В чем разница между обратным клапаном по ГОСТ и импортными аналогами с точки зрения надежности для российской системы теплоснабжения? Ключевое различие кроется в допусках и применяемых материалах. Российский ГОСТ 27477-87 предъявляет жесткие требования к герметичности затвора в условиях перепадов температур, характерных для наших климатических зон (от -40 до +40 и выше). Многие импортные аналоги, особенно произведенные для рынков Юго-Восточной Азии, рассчитаны на "идеальные" условия среды. Мы, как производитель, адаптируем наши обратные клапаны под требования СНиП 2.04.01-85. Это выражается в увеличенном запасе прочности корпуса и использовании уплотнительных материалов, устойчивых к длительному воздействию жесткой воды и химических реагентов, применяемых в российских теплосетях.

Вопрос 3: Обязательно ли устанавливать обратный клапан, если насос оснащен частотным преобразователем (ПЧ) и останавливается плавно? Да, обязательно. Частотный преобразователь снижает скорость вращения вала, но не исключает момент падения давления в напорной линии. Даже при плавном пуске и остановке, когда насос прекращает подачу, столб жидкости в вертикальном участке трубы создает обратное давление. Если обратный клапан отсутствует, вода пойдет обратно, раскручивая насос в обратную сторону. Это приведет к выходу из строя подшипников и механического уплотнения. Наши эксперты многократно фиксировали случаи разрушения насосов с ПЧ именно из-за ложной экономии на установке качественного обратного клапана.

Заключение и рекомендации специалистов

Подводя итог, мы хотим подчеркнуть, что обратный клапан — это не просто элемент трубопроводной арматуры, а активный участник системы безопасности объекта. Ошибки при его выборе, как мы показали на примерах из нашей практики, ведут к масштабным авариям, которые обходятся в сотни тысяч рублей на восстановительный ремонт. Мы, команда Чжэцзян Юнюань Клапан Ко., Лтд., видим свою задачу в том, чтобы помогать инженерам и проектировщикам избегать этих ошибок на этапе планирования.

Современный рынок предлагает множество решений: от простых муфтовых до сложных безударных конструкций с гидродемпферами. Однако универсального рецепта не существует. Необходим точный расчет параметров системы, анализ свойств среды и учет климатических условий эксплуатации.
